Локализация производства автогазовых выключателей нагрузки ВНА для ячеек 10 кВ

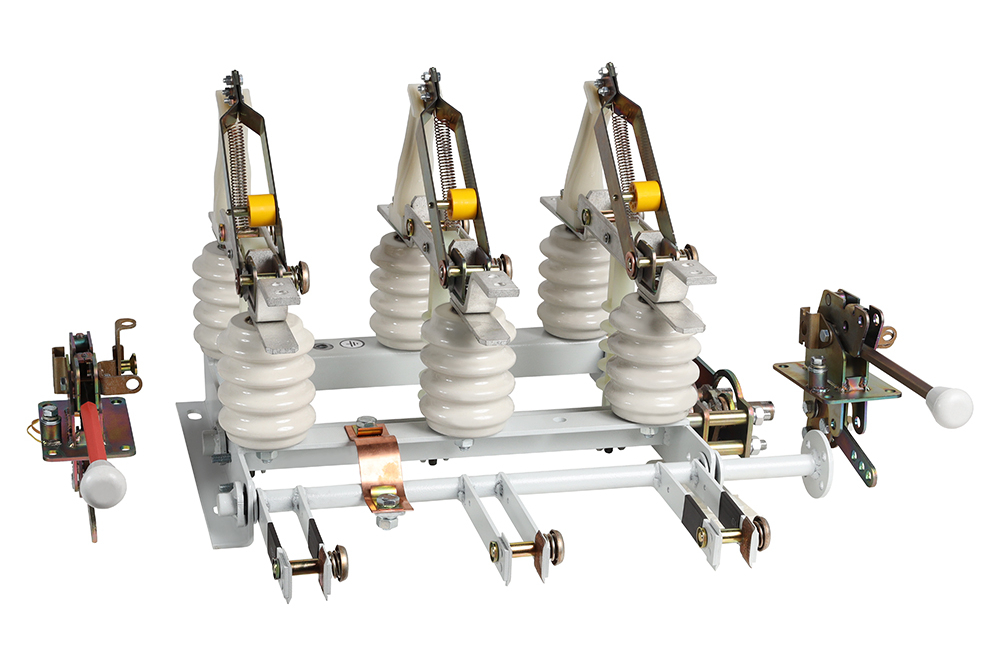

КЭАЗ запустил производство автогазовых выключателей нагрузки ВНА на предприятии в Курске. Продукция применяется в ячейках КРУ и КСО для создания видимого разрыва в обесточенной цепи на 10 кВ для безопасного обслуживания оборудования и выполнение вспомогательных коммутаций. Основное назначение ВНА – коммутация (включение и отключение) электрических цепей под нагрузкой, в отличие от разъединителей, которые работают только при снятой нагрузке.

Выключатели нагрузки ВНА закрывают потребность в надежных и безопасных устройствах для плановых отключений линий, трансформаторов и секций шин в распределительных пунктах, трансформаторных подстанциях, внутризаводских сетях и объектах коммунальной инфраструктуры.

В отличие от разъединителей, работающих только при снятой нагрузке, ВНА позволяет оперативно обесточивать линии и оборудование в рабочем режиме. Это дает возможность проводить плановые переключения и ремонтные работы без риска возникновения аварийной ситуации.

Применение ВНА исключает необходимость последовательной установки разъединителя — аппарат выполняет обе функции: и отключение нагрузки, и обеспечение видимого разрыва для безопасности персонала.

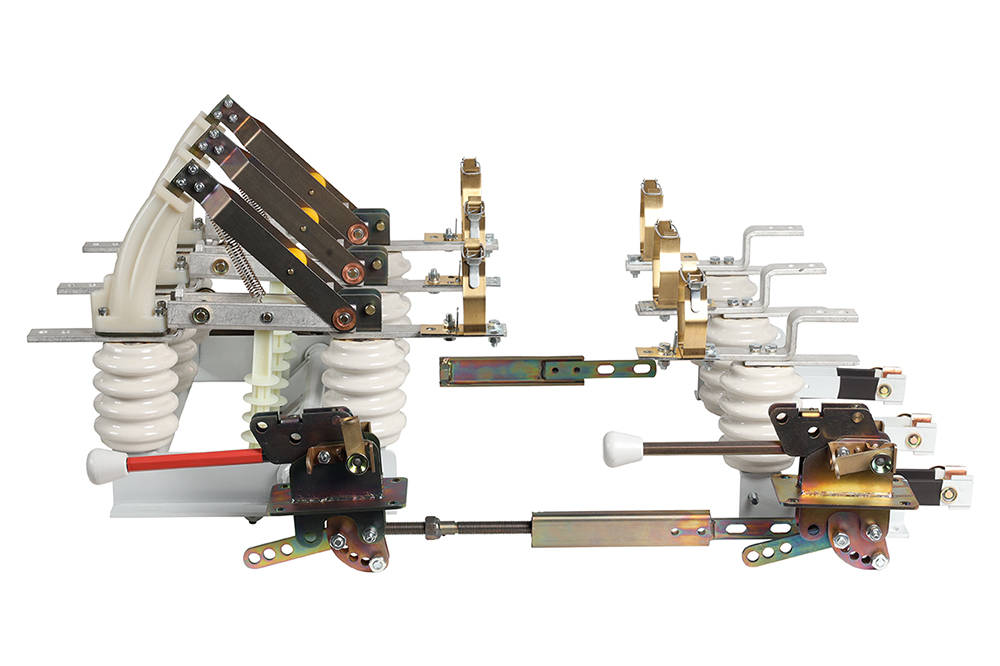

Исполнения с предохранителями ПКТ объединяют в одном компактном узле коммутационный аппарат и защиту от токов короткого замыкания. Выключатель нагрузки отключает рабочие токи, а предохранители защищают линию от КЗ, обеспечивая экономию места в ячейке и снижение бюджета проекта.

Области применения:

• Энергетика (генерация и распределение: распределительные пункты предприятий, трансформаторные подстанции, распределительные устройства собственных нужд, выводные линии.
• Промышленность: внутризаводские подстанции, цеховые КТП, распределительные пункты тяжелой, металлургической и машиностроительной отраслей.
• Коммунальная инфраструктура и транспорт: кабельные сети городской застройки, насосные станции водоканалов и очистные сооружения, тяговые подстанции метро, трамвая и троллейбуса, электродепо, а также системы энергоснабжения вокзалов, аэропортов и портов.
• Строительство и инфраструктурные проекты: временные распределительные устройства на крупных стройплощадках для распределения электроэнергии на этапе строительства.

При разработке устройства особое внимание мы уделили эксплуатационным характеристикам и удобству монтажа:

1.  Минимальное время монтажа и настройки.
Конструкция выключателя позволяет выполнить установку и настройку не более чем за 30 минут, сокращая время пусконаладочных работ.

2.  Защита при транспортировке и хранении.
Индивидуальная деревянная упаковка с гидро-пароизоляцией надежно защищает аппарат от влаги и пыли до момента монтажа у потребителя.

3.  Коррозионная стойкость.
Гальваническое покрытие металлических частей предотвращает окисление и коррозию, обеспечивая стабильность переходного сопротивления контактных соединений. Конструкция выводов позволяет подключать алюминиевые шины без применения переходников.

4.  Стабильность контактной системы заземления.
Ножи заземления имеют увеличенную площадь медных накладок, соединенных с пластинами сварным швом, и усиленную пружину. Это гарантирует стабильный контакт с шиной заземления.

5.  Оптимизация логистики.
Пластина механической блокировки при транспортировке не предустанавливается (входит в комплект монтажных частей), что позволяет уменьшить габариты груза за счет одновременного включения главных и заземляющих ножей.

6. Комплект приводов ПРБД-10.
Ручные приводы поставляются в комплекте с 18 дополнительными единицами присоединения. Приводы имеют гальваническое покрытие для защиты от коррозии, а замок оснащен фиксатором с дополнительным усилением для удобства хвата.

7.  Возможность установки блок-контактов МП-3
Предусмотрены для сигнализации положений выключателя («включено», «отключено», «заземлено»).

Выключатели нагрузки автогазовые ВНА производства КЭАЗ уже поступили в продажу. Техническая документация, сертификаты и полный перечень исполнений представлены на сайте компании.
