Ретрофит от КЭАЗ позволяет заменить изношенные выключатели, произвести модернизацию существующего НКУ. Решение разработано на замену старых автоматических выключателей типа АВМ и Электрон.

Применяя Ретрофит КЭАЗ вы получаете аппараты с расширенными функциональными возможностями и высокими техническими характеристиками.

В продаже доступны решения до 690 В AC на токи от 250 до 4000 А с ПКС до 100 кА.

Преимущества:

Высокие эксплуатационные характеристики, по сравнению с аналогами.
Простой монтаж оборудования. Конструкция не требует дополнительных доработок, в комплект входит весь необходимый крепеж, инструкция по монтажу, паспорт. Изделия поставляются со стандартными разъемами для подключения вторичных цепей управления, благодаря чему монтаж оборудования возможно произвести силами эксплуатирующего персонала в удобное время и без помощи специализированной монтажной организации.
Экономическая выгода — монтаж блоков замены автоматических выключателей требует намного меньше капитальных вложений, чем полная замена оборудования.
Минимальное время отключения технологического оборудования. Время проведения работ по замене занимает менее трех часов, что в несколько раз быстрее, чем установка нового автоматического выключателя с подгонкой «по месту», и в десятки раз, чем установка нового НКУ.
Широкий ряд аксессуаров, для большой вариативности модернизации и реализации АВР. Заказать исполнение можно как без аксессуаров, так и с дополнительным функционалом.
Оптимальная цена в сочетании с высоким качеством оборудования.

Гарантия на изделие 5 лет с момента ввода в эксплуатацию (но не более 6-ти лет с момента производства).

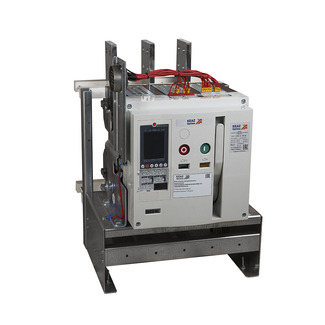

Ретрофит на основе воздушных автоматических выключателей OptiMat A

БЗАВ-Х₀₀-OptiMat A-X₀-SX₁-X₂P-X₃-X₄-MRX₅-X₆-СХ₇X₈X₉X₁₀-MХ₁₁-PX₁₂-SX₁₃-X₁₄

БЗАВ

Блок замены автоматического выключателя

Х₀₀

Тип заменяемого оборудования

АВМ10СВ/НВ, АВМ15СВ/НВ, АВМ20СВ/НВ, Электрон Э06В, Электрон Э16В, Электрон Э25В, Электрон Э40В, Электрон Э25С

Серия

Optimat

Типоисполнение

А - воздушные автоматические выключатели

X₀

Номинальный ток In, А

630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000; 6300

SX₁

Типоразмер

S1 - первый габаритный размер (ширина до 280 мм., на номинальные токи 630А; 800А; 1000А; 1250А; 1600А)

S2 - второй габаритный размер In 630А; 800А; 1000А; 1250А; 1600А; 2000А

S4 - четвертый габаритный размер In 2500А; 3200А; 4000А

S5 - пятый габаритный размер In 5000А

S6 - шестой габаритный размер In 6300А

X₂P

Количества полюсов выключателя

3P - трехполюсный автомат

4P - четырехполюсный автомат

X₃

Предельная отключающая способность, кА при Uном=400В

50; 85; 100; 120

X₄

Исполнение по способу установки

F - стационарное исполнение ¹⁾

D - выдвижное исполнение.

MRX₅

Вид микропроцессорного расцепителя

MR0 - микропроцессорный расцепитель отсутствует

MR5.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю, измерение тока. для выключателей габаритного исполнения S1, S5, S6

MR7.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. для выключателей габаритного исполнения S2, S4

MR8.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. для выключателей габаритного исполнения S2, S4

MR8.1 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. меню на русском языке. для выключателей габаритного исполнения S2, S4

X₆

Варианты присоединения

B - заднее присоединение (горизонтальное или вертикальное) ²⁾

F - переднее присоединение. Для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А

C - комбинированное присоединение (верхние - переднее, нижние - заднее). для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А

СХ₇X₈X₉X₁₀

Вид катушек управления

СХ₇X₈X₉X₁₀- обозначение блока катушек управления

Х₇ - Катушка включения	0 - Не установлена	2 - Установлена 230В AC/220В DC	3 - Установлена 24В DC
X₈ - Независимый расцепитель	0 - Не установлен	2 - Установлен 230В AC/220В DC	3 - Установлен 24В DC
X₉ - Второй независимый расцепитель	0 - Не установлен	2 - Установлен 230В AC/220В DC	3 - Установлен 24В DC
X₁₀ - Расцепитель минимального напряжения	0 - Не установлен	2 - Установлен 230В AC/220В DC

MХ₁₁

Вид двигательного привода

M0 - двигательный привод отсутствует

M2 - двигательный привод 230В AC/220В DC

PX₁₂

Вид систем защиты

P00 - системы защиты отсутствуют

P01 - установлены изолирующие шторки

P02 - установлен встраиваемый замок блокировки кнопки включения

P03 - установлены изолирующие шторки и встраиваемый замок блокировки кнопки включения.

SX₁₃

Вид вспомогательных контактов сигнализации

S0 - контакты сигнализации не установлены

S1 - контакты сигнализации 6a+6b. для выключателей габаритного исполнения S2, S4, S5, S6

S2 - контакты сигнализации 6c. для выключателей габаритного исполнения S1

X₁₄

Вид систем дополнительной сигнализации

00 - системы сигнализации не установлены

01 - установлена индикация положения выключателя в корзине

02 - установлен контакт сигнализации готовности выключателя к замыканию главных контактов

03 - установлен механический счетчик циклов

04 - установлена индикация положения выключателя в корзине и контакт сигнализации готовности выключателя к замыканию главных контактов

05 - установлена индикация положения выключателя в корзине и механический счетчик циклов

06 - установлен контакт сигнализации готовности выключателя к замыканию главных контактов и механический счетчик циклов

07 - установлена индикация положения выключателя в корзине, контакт сигнализации готовности выключателя к замыканию главных контактов и механический счетчик циклов

¹⁾ - Стационарное исполнение доступно во всех габаритах кроме S5, S6.

²⁾ - Для выключателей S2 2000А стационарного и выкатного исполнения доступно только заднее вертикальное, переднее и комбинированное присоединение.
Для выключателей S4 4000А стационарного и выкатного исполнения доступно только заднее вертикальное присоединнеие шин.
Для выключателей на S5 5000А и S6 6300А доступно только заднее горизонтальное расположение шин.

Ретрофит на основе автоматических выключателей в литом корпусе OptiMat D

БЗАВ-Х₀₀-OptiMat DХХХX₁-MRX₂-X₃-X₄-X₅-X₆-Х₇-X₈-X₉

	БЗАВ	Блок замены автоматического выключателя
Х₀₀	Тип заменяемого оборудования	АВМ4СВ/НВ, АВМ10СВ/НВ, Электрон Э06В
	Серия	OptiMat
	Типоисполнение	D - автоматические выключатели в литом корпусе
XXX	Обозначение номинального тока выключателя	100 - от 40 до 100 А
		160 - от 64 до 160 А
		250 - от 100 до 250 А
		400 - от 160 до 400 А
		630 - от 250 до 630 А
		1000 - от 400 до 1000 А
		1600 - от 630 до 1600 А
X₁	Обозначение исполнения по предельной отключающей способности	N – нормальная; Н – повышенная
МRХ₂	МRХ2 - Обозначение микропроцессорного расцепителя	MR1 – Обеспечивает защиту электрических цепей от перегрузок и коротких замыканий с фиксированными выдержками времени, с предустановленной функцией тепловой памяти и индикацией настраиваемых параметров;
МRХ₂	МRХ2 - Обозначение микропроцессорного расцепителя	MR2 – Обеспечивает защиту электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий с регулируемой выдержкой времени в зоне перегрузки и с регулируемой кратковременной выдержкой времени в зоне короткого замыкания с настраиваемой функцией тепловой памяти и индикацией настраиваемых параметров;
X₃	Исполнение по способу установки	ВИ - выдвижное исполнение
X4	Наличие вспомогательного контакта	ВК - установлен вспомогательный контакт
X₅	Тип независимого расцепителя	НР110DC/230AC
X₆	Тип привода	ПД230AC - установлен двигательный привод; ПРД - установлен привод ручной дистанционный
X₇	Аксессуар только для исполнения Э06В	КК - в комплекте клеммная крышка
X₈	Дополнительный аксессуар	ВВЦ - в комплекте вилка вспомогательных цепей
X₉	Дополнительный аксессуар	РВЦ - в комплекте розетка вспомогательных цепей

Ретрофит на основе ВА52, ВА53, ВА55, ВА56 Автоматические выключатели в литом корпусе на токи от 250А до 2000А

БЗАВ-Х00-ВА55 (ВА53)-Х₁-Х₂Х₃Х₄Х₅Х₆- Х₇…А-690АС-Х₈-Х₉-Х₁₀-Х₁₁-КЭАЗ

БЗАВ

Блок замены автоматического выключателя

X00

Тип заменяемого оборудования

АВМ10СВ/НВ, АВМ15СВ/НВ, АВМ20СВ/НВ, Электрон Э06В, Электрон Э16В, Электрон Э25В, Электрон Э40В, Электрон Э25С

ВА55 (ВА53)

ВА53 – токоограничивающий (категория А); ВА55 – селективный (категория В)

X₁

Условное обозначение номинального тока: 41 – 250 А, 400 А, 630 А, 1000А; 43 – 1600А, 2000А

X₂

3 – число полюсов

X₃

3 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий, однофазных короткихзамыканий и тока включения
4 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий и тока включения

X₄

Двухзначное число.
Условное обозначение дополнительных сборочных единиц:

Условное обозначение	Количество вспомогательных контактов (свободных)			Количество дополнительных вспомогательных контактов (свободных)		Независимый расцепитель	Сигнальный контакт
	замыкающих	размыкающих		замыкающих	размыкающих
	замыкающих	с ручным приводом	с электромагнитным приводом	замыкающих	размыкающих
0	–	–	–	–	–	–	–
11	2	2	1	2	2	–	–
18	1	2	1	2	2	+	–
45	–	–	–	–	–	–	+
46	2	2	1	2	2	–	+
47	1	2	1	2	2	+	+
51	2	2	1	–	–	–	–
52	1	2	1	–	–	+	–

X₅

Вид привода в сочетании со способом установки:
1 – ручной привод, стационарное исполнение;
3 – электромагнитный привод, стационарное исполнение;
5 – ручной дистанционный привод, выдвижное исполнение;
7 – электромагнитный привод, выдвижное исполнение.

X₆

Дополнительные механизмы: 0 – отсутствуют;
6 – скоба для блокировки выключателя стационарного исполнения с ручным приводом вположении «отключено»

X₇...A

Номинальный ток в амперах: 250 А; 400 А; 630 А; 1000А; 1600А; 2000А

690АС

Номинальное напряжениевыключателя переменного тока

Х₈...

Параметры независимого расцепителя (при его наличии): номинальное напряжение и род тока независимого расцепителя (НР230АС/220DC; НР400АС)

Х₉...

Параметры привода электромагнитного (при его наличии): номинальное напряжение и род тока электромагнитного привода (ПЭ230АС; ПЭ400АС)

X₁₀...

Климатическое исполнение:
УХЛЗ;
