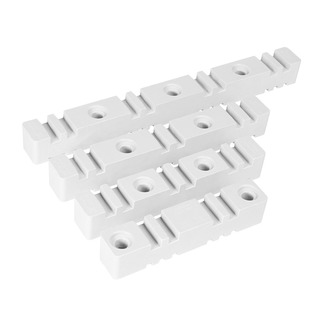

Изоляторы шинные плоские серии OptiIsol ИШП предназначены для установки, фиксации и изоляции плоских медных и алюминиевых токоведущих шин в электрических шкафах, щитах и других электротехнических устройствах различного назначения. Изоляторы имеют одно-, двух-, трех- и четырехполюсное исполнение с размещёнными с обеих сторон пазами для установки шин толщиной 5, 8 или 10 мм.

OptiIsol ИШП применяются на номинальные токи от 250 до 6300 А и на напряжение до 1000 В переменного тока частотой 50 (60) Гц.

Изоляторы поставляются по две штуки без крепежа. Для изоляции металлических шпилек (болтов) применяются изоляционные втулки.

Преимущества:

Широкий ассортимент исполнений изоляторов с различным количеством шин на полюс.
Универсальность конструкции позволяет применять шины толщиной 5 или 10 мм, а также 5 или 8 мм.
Высокая прочность материала. Повышенная устойчивость к динамическим нагрузкам при токах короткого замыкания.
Простота конструкции изоляторов обеспечивает высокую скорость сборки шинных систем.
Использование материалов не поддерживающих горение.
Сделано в России. Подходит для импортозамещения.

Параметр	Значение
Материал	Полиэфирный стеклонаполненный компаунд КЭАЗит
Номинальное напряжение, В	1000
Номинальная частота, Гц	50 (60)
Номинальное импульсное выдерживаемое напряжение, В	8000
Номинальный рабочий ток, А	до 6300
Сопротивление изоляции, МОм	100
Значение нормированной механической разрушающей силы на сдвиг, не менее, кН	20
Прочность на изгиб, не менее, МПа	120
Количество полюсов	1, 2, 3 или 4
Толщина устанавливаемых шин, мм	5 или 10, 5 или 8
Диапазон рабочих температур изолятора, °С	от -60 до +150
Температура эксплуатации, °С	от -40 до +60
Допустимый кратковременный нагрев шин, °С	250
Категория горючести по ГОСТ 28157	ПВ-0
Срок службы, лет	12

Изолятор шинный плоский OptiIsol ИШП-Х₁-Х₂-Х₃-Х₄

OptiIsol	Серия
ИШП	Типоисполнение
Х₁	Длина изолятора, мм: 155, 180, 220, 270, 300, 370
Х₂	Количество полюсов: 1, 2, 3, 4
Х₃	Толщина устанавливаемой токоведущей шины, мм: 5/10, 5/8
Х₄	Диаметр отверстия под крепежные элементы, мм: (пусто) - стандартный диаметр отверстия 21, d24,5 - специальное исполнение
