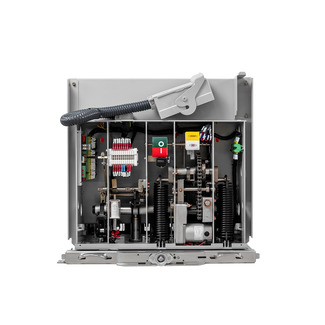

Дополнительные компоненты и аксессуары к Вакуумным выключателям OptiMat BB, которые позволяют КРУ-Строителям наиболее полно комплектовать Коммутационный отсек КРУ/КСО 6-10, 35кВ.
1. Блоки управления:
- Блоки управления к выкатными тележками и разъединителями заземляющими.
2. Разъединители заземляющие:
- Разъединитель заземляющий предназначен для работы в составе шкафов КРУ в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10, 20 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью. Доступны также в исполнении с ёмкостным делителем и моторизованным приводом.
3. Тележки выкатные:
Тележка выкатная – металлическая конструкция для перемещения коммутационного аппарата внутри отсека выкатного элемента шкафа КРУ.
Тележка аппаратная моторизированная – конструкция для перемещения выкатного элемента из контрольного положения в рабочее (операция вкатывания) и обратно (операция выкатывания) в шкафах КРУ.
Управление тележкой:
- дистанционное (тележка перемещается при помощи электродвигателя через установленные в ней редуктор, муфту и цепную передачу);
- ручное (тележка перемещается при помощи рукоятки оперирования выкатным элементом).
Электродвигатель тележки рассчитан на номинальное напряжение = 220 В и номинальную мощность 180 Вт. Режим работы: не более одного цикла вкатывания-выкатывания в течение 5 мин. В комплекте с тележкой поставляется блок управления, который устанавливается в отсеке релейной защиты и автоматики шкафа КРУ. В алгоритме работы блока реализованы блокировки, предотвращающие:
- вкатывание тележки при открытой двери отсека выкатного элемента;
- вкатывание тележки при включенном заземлителе;
- вкатывание тележки при включенном заземлителе сборных шин;
- вкатывание и выкатывание тележки при включенном выключателе.
4. Изоляторы:
Изоляторы опорные предназначены для жесткого крепления и изоляции токоведущих шин от металлоконструкций КРУ 6-10, 35 кВ
Изоляторы проходные предназначены для обеспечения изоляции токоведущих шин от металлического корпуса и устанавливается между отсеками КРУ 6-10, 35 кВ
5. Механизмы шторочные:
Механизмы шторочные предназначены для обеспечения защиты обслуживающего персонала от соприкосновения с токоведущими частями неподвижных контактов главной цепи КРУ 6-10, 35 кВ.
6. Блоки контактов и индикации:
Блок вспомогательных контактов предназначены для переключения цепей управления или сигнализации.
Блок индикации напряжения предназначен для работы в паре с опорным изолятором со встроенным емкостным делителем и является устройством контроля наличия или отсутствия напряжения между шиной и корпусом устройства. На передней панели блока выведены три светодиода, сигнализирующих о наличии напряжения на каждой из фаз соответственно.

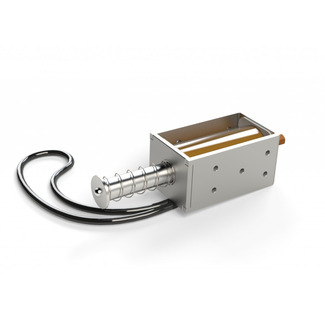

Встроенное в корпус блока реле, позволяет при наличии или отсутствии напряжения между шиной и корпусом устройства реализовать логику работы электромагнитной блокировки или другого устройства
7. Контактные группы:
Контактные группы предназначены для установки в главных цепях выкатных элементов в шкафах КРУ внутренней установки на классы напряжений 6, 10, 35 кВ. Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки

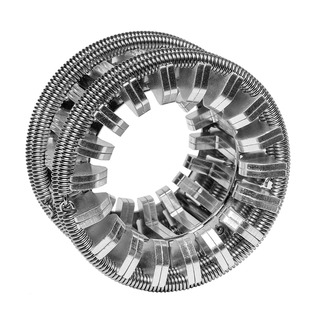

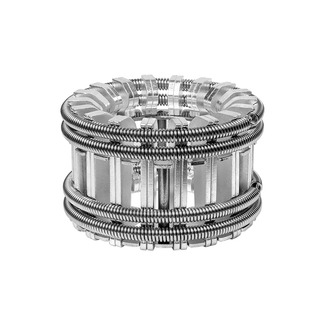

Контакты ламельные типа «тюльпан» - контакты розеточного типа, предназначенные для использования в ячейках и камерах КРУ с установкой в высоковольтный отсек КРУ.
Размеры Контактов ламельных:
| Номинальный ток, А | Диаметр, мм | Длина, мм |
| 630 | 74 | 59 |
| 1250 | 88 | 59 |
| 1600 | 94 | 59 |
| 2000 | 127 | 59 |
| 3150 | 57 | 59 |
| 4000 | 157 | 59 |
Контакты подвижные/неподвижные – токоведущие стержни, предназначенные для использования в ячейках КРУ с установкой в высоковольтный отсек КРУ.
