ИБП — что это, как работает и как правильно выбрать источник бесперебойного питания

В статье разберем, как работает источник бесперебойного питания, на какие типы делятся устройства и как выбрать ИБП.

Источник бесперебойного питания: что это

ИБП — это вторичный источник питания на аккумуляторных батареях. При пропадании или недопустимых отклонениях входного напряжения он переключает нагрузку на АКБ, а в штатном режиме фильтрует высокочастотные помехи и импульсные выбросы.

Главное, зачем нужен источник бесперебойного питания — обеспечить непрерывность работы оборудования в условиях нестабильного или пропадающего электроснабжения. Это важно для серверов, медтехники, котельных, ПК, охранных систем. ИБП обеспечивает работу оборудования с момента пропадания сети до запуска генератора при его наличии, а также дает оператору время на корректное завершение процессов и сохранение данных.

В отличие от стабилизатора, ИБП имеет собственный запас энергии, а в отличие от генератора — переключается без прерывания питания (в случае с Online ИБП).

Варианты источников бесперебойного питания представлены в каталоге КЭАЗ.

Как работает ИБП

Работа источника бесперебойного питания строится на непрерывном контроле параметров входной сети. Если они находятся в норме, питание проходит через фильтры и/или через двойное преобразование к подключенному оборудованию, а попутно заряжается аккумуляторная батарея. Как только параметры выходят за установленные пределы, ИБП переключает нагрузку на питание от АКБ.

Из чего состоит ИБП

Схема подключения ИБП

Способ, как подключить источник бесперебойного питания, зависит от типа объекта. В быту однофазные модели включают в обычную розетку, а подключаемое оборудование подсоединяют к выходным разъемам источника бесперебойного питания.

Как подключить трехфазный ИБП на промышленных, медицинских и офисных объектах: ввод → входной автомат — источник бесперебойного питания — выходной автомат — щит нагрузки. Подключение по такой схеме ИБП выполняется клеммным способом на отдельную выделенную линию, с установкой автоматов защиты как на входе, так и на выходе.

Заземление и схему подключения источника бесперебойного питания в обязательном порядке закрепляют в проекте.

Типы ИБП

Источники бесперебойного питания делят на несколько типов, которые различаются принципом работы, областью применения и другими параметрами.

Резервные

Простейшая топология, ее также называют off-line или standby. Нагрузка питается от сети через фильтр, инвертор не задействован, а при выходе напряжения за границы диапазона реле переводит питание на батарею за 4–12 мс.

Стабилизации нет: пока сеть в допуске, потребитель получает напряжение со всеми просадками. Такие модели дешевле остальных, их берут для компьютера, роутера или видеорегистратора.

Линейно-интерактивные

Отличие от резервной схемы — автотрансформатор с автоматической регулировкой напряжения (AVR). Аппарат ступенчато повышает или понижает входное напряжение, не переходя на батарею, поэтому ее ресурс расходуется только при реальном отключении электропитания. Типовой диапазон стабилизации составляет 160–280 В, время переключения на инвертор — 4–10 мс.

Это хороший вариант защиты для офисного оборудования, серверной, котла. Но есть минус: у бюджетных моделей на выходе аппроксимированная синусоида, не подходящая для техники с электродвигателем.

Онлайн с двойным преобразованием

Здесь нагрузка всегда питается от инвертора: входное напряжение выпрямляется в постоянное, а из него формируется чистая синусоида заданной амплитуды и частоты. Вход и выход развязаны, помехи и перекосы фаз до нагрузки не доходят.

Время переключения при пропадании сети — 0 мс, так как инвертор берет энергию от батареи вместо выпрямителя. Схема обязательна там, где недопустим даже миллисекундный провал. Недостатки: высокая цена по сравнению с линейно-интерактивным вариантом.

Сравнение типов ИБП

Классификация ИБП по мощности и типу корпуса

Виды источников бесперебойного питания разделяют по выходной мощности и исполнению. От этого зависят условия монтажа.

По мощности

Мощность учитывают полную — она больше активной. Устройства разделяют на следующие группы:

• до 3 кВА — однофазные бытовые и офисные модели для одного рабочего места;
• от 3 до 20 кВА — офисные и серверные: стойка с оборудованием, видеонаблюдение;
• свыше 20 кВА — промышленные и для дата-центров, трехфазные.

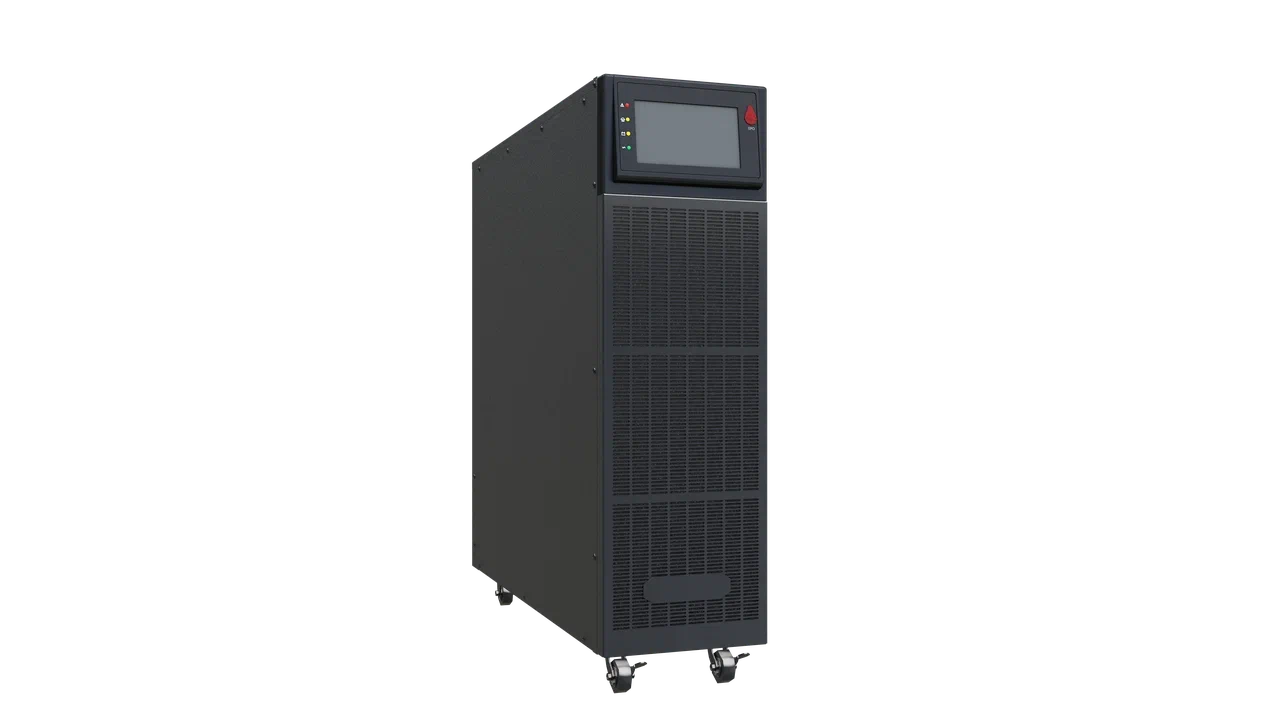

В линейке OptiEnergy производства КЭАЗ моноблоки выпускаются мощностью 10–200 кВА, модульные системы — 30–1200 кВА.

По типу корпуса

В зависимости от исполнения корпуса выделяют следующие типы источников бесперебойного питания: настольные и настенные рассчитаны на малую мощность и ставятся рядом с техникой, стоечные монтируют в 19-дюймовый шкаф с серверным оборудованием, напольные применяют для мощных систем.

Как рассчитать мощность и время автономной работы

Выбор модели устройства определяют два расчета: какую мощность выдержит аппарат и сколько продержит нагрузку.

Формула расчета мощности нагрузки

Полная мощность считается по формуле S = P / cos φ, где P — суммарная активная мощность потребителей в ваттах, cos φ — коэффициент мощности: 0,6–0,8 без корректора и 0,95–0,99 у блоков с активным PFC.

Пример: рабочая станция 400 Вт, монитор 50 Вт и сетевое оборудование 20 Вт дают 470 Вт. При cos φ = 0,7 полная мощность равна 470 / 0,7 ≈ 671 ВА, а с запасом 20–30 % требуемая мощность источника бесперебойного питания составит 800–870 ВА — подойдет модель на 1000 ВА. Для насосов и компрессоров дополнительно учитывают пусковой ток.

Формула расчета времени автономной работы

Время автономии считают по формуле T = (C · U · η) / P, где C — емкость батареи в ампер-часах, U — напряжение батарейной линейки в вольтах, η — КПД инвертора (0,8–0,9), P — мощность нагрузки в ваттах.

Пример для нагрузки 470 Вт и двух батарей 9 А·ч по 12 В: последовательная линейка дает 24 В, запас энергии 216 Вт·ч, с учетом КПД 0,85 — 184 Вт·ч. Делим на 470 Вт и получаем около 23 минут — хватит на корректное выключение, но не на продолжение работы.

Для ИБП, применяемых не в домашних сетях, расчет времени автономной работы выполняется с учетом разрядных характеристик конкретных типов и производителей аккумуляторов. За помощью в подборе системы, включая АКБ, вы можете обратиться к сотрудникам КЭАЗ.

Как выбрать источник бесперебойного питания

Ключевые критерии выбора:

• Полная мощность с запасом 20–30 % и учетом пусковых токов.
• Топология: резервная, линейно-интерактивная или онлайн — по критичности нагрузки.
• Время автономии.

Также учитываются форма выходного сигнала и интерфейсы мониторинга: RS-232, SNMP, сухие контакты.

Для дома и малого офиса

В быту и малом офисе достаточно линейно-интерактивной модели. Она стабилизирует напряжение, не расходуя ресурс батарей, и стоит дешевле онлайн-схемы. Для газового котла выбирайте чистую синусоиду — циркуляционный насос и плата управления к форме сигнала чувствительны.

Для серверного, промышленного и медицинского оборудования

Здесь обоснован только онлайн ИБП с двойным преобразованием — он дает нулевое время переключения и стабильную синусоиду независимо от качества сети. Там, где мощность будет расти, разумнее модульная архитектура. Систему наращивают блоками и резервируют по схеме N+1 — запасной модуль подстраховывает основные.

Часто задаваемые вопросы

Чем ИБП отличается от стабилизатора напряжения?

Стабилизатор приводит напряжение к номиналу, пока сеть есть, но запаса энергии не имеет. В ИБП стоят аккумуляторы, поэтому питание сохраняется и после пропадания сети.

В чем разница между модульными и моноблочными ИБП OptiEnergy?

Моноблок — единый аппарат заданной мощности. Модели из каталога КЭАЗ охватывают 10–200 кВА. Модульное исполнение собирается из силовых блоков в общей раме. Мощность наращивают модулями, а отказавший меняют, пока остальные держат питание.

Сколько служит аккумулятор ИБП?

Батареи VRLA служат от 3 до 15 лет, литий-ионные — до 10 лет. На срок влияют температура окружающей среды, глубина и частота разрядов: при постоянных 30 °C вместо 20 °C ресурс сокращается вдвое у свинцово-кислотных аккумуляторов.

Как пусковые токи влияют на выбор мощности ИБП?

Номинальную мощность подбирают по броску тока в момент старта, а не по паспортной цифре двигателя. ИБП, рассчитанный только на номинал, при запуске насоса отработает защиту по перегрузке.

Какой тип ИБП нужен для серверной или производственного объекта?

Онлайн с двойным преобразованием.

Итак, выбор типа ИБП зависит от критичности нагрузки. Расчет при этом нужно делать по полной мощности с запасом и поправкой на пусковые токи.

В каталоге КЭАЗ большой выбор моноблочных и модульных источников бесперебойного питания для разных условий использования. Задать вопросы об устройствах можно нашим экспертам по телефону 8-800-777-94-62.
