Электрический предохранитель: предназначение, принцип работы, виды и маркировка

От автоматического выключателя предохранитель отличается прежде всего способом срабатывания. В большинстве случаев он отключает цепь за счет разрушения плавкого элемента и после этого требует замены, тогда как автомат можно включить повторно. При этом предохранители и автоматические выключатели не всегда заменяют друг друга: в электроустановках они могут работать вместе, дополняя общую систему защиты.

В статье разберем, что такое электрический предохранитель, для чего нужен, как он работает, какие виды применяются в разных цепях и как читать его маркировку.

Для чего нужны электрические предохранители

Назначение электрического предохранителя — защитить цепь от сверхтоков, которые могут повредить оборудование или привести к аварии. Речь идет о двух основных режимах:

• перегрузке — когда ток в цепи длительное время превышает допустимое значение;
• коротком замыкании — резком скачке тока до значений, многократно превышающих рабочие.

Даже относительно небольшое, но продолжительное превышение тока вызывает нагрев проводов и контактов. Если защита отсутствует или подобрана неправильно, изоляция начинает разрушаться, соединения перегреваются, а оборудование работает в нештатном режиме. При коротком замыкании последствия могут быть еще серьезнее: оплавление проводки, повреждение электрооборудования, возникновение электрической дуги и пожар.

Получается, элемент работает как «слабое звено». Назначение предохранителя в электрической цепи — отключить питание раньше, чем успеют пострадать кабели, приборы или элементы электроустановки.

Как работает предохранитель в электрической цепи

Принцип работы электрического предохранителя проще всего рассмотреть на примере плавкого предохранителя — самого распространенного типа. Внутри такого устройства находится металлическая плавкая вставка, рассчитанная на определенный ток. Пока параметры цепи находятся в норме, ток свободно проходит через нее. Но если значение становится выше допустимого, вставка начинает нагреваться.

Когда температура достигает критического уровня, металл расплавляется и цепь размыкается. Подача питания прекращается, а аварийный участок отключается от сети. Это и защищает проводку и оборудование от дальнейшего перегрева и повреждения. После срабатывания большинство таких предохранителей восстановить нельзя — требуется установка нового элемента с подходящими характеристиками.

Отдельно стоит сказать о так называемых «жучках» — проволочных перемычках, которые иногда устанавливают вместо штатного предохранителя. Это недопустимо. Такая перемычка фактически отключает защиту цепи: при перегрузке или коротком замыкании ток продолжит расти, что может привести к перегреву проводки, повреждению оборудования и пожару.

Виды электрических предохранителей и устройств на их основе

Для защиты цепей от сверхтоков применяют несколько типов устройств, различающихся принципом действия, скоростью срабатывания и способом восстановления после аварии. Выбор зависит от характера нагрузки и условий эксплуатации.

Плавкие

Самый распространенный тип электрических предохранителей. Внутри находится металлическая вставка, которая расплавляется при превышении допустимого тока и разрывает цепь.
Плавкие вставки применяются в бытовой технике, щитах, промышленном оборудовании и автомобильной электронике.

Самовосстанавливающиеся (PPTC / PolySwitch)

Вместо плавкой вставки здесь используется полимерный элемент, который при превышении допустимого тока и связанном с этим нагреве резко увеличивает сопротивление и ограничивает ток. После снижения тока и остывания элемент постепенно возвращается в исходное состояние.

Главное преимущество — многократное использование без замены. Недостаток — более медленное и менее точное срабатывание по сравнению с плавкими вставками.
PPTC-элементы применяются в USB-портах, зарядных устройствах, телекоммуникационном оборудовании и ИБП.

Многоразовые тепловые

Такие устройства используют биметаллический или термочувствительный механизм, который размыкает цепь при перегреве или перегрузке. После остывания предохранитель может автоматически вернуться в рабочее состояние или потребовать ручного сброса.

Чаще всего их используют для защиты двигателей, компрессоров, ТЭНов и бытовой техники. Для защиты от мгновенных коротких замыканий они подходят хуже, чем плавкие вставки.

Электронные (eFuse)

В электронных предохранителях ток контролирует электронная схема с полупроводниковым ключом. При превышении порога устройство быстро отключает питание, а затем может автоматически восстановить работу.

Преимущества eFuse — высокая скорость срабатывания, точная настройка и дополнительные функции защиты. Недостаток — более высокая стоимость.

Такие решения применяются в серверном оборудовании, промышленной автоматике, современных блоках питания и системах хранения энергии.

Как читать маркировку устройства

На корпусе производители обычно указывают основные рабочие параметры:

• номинальный ток;
• номинальное напряжение;
• класс применения;
• времятоковую характеристику;
• отключающую способность.

Например, маркировка «gG 32A 500V» означает, что устройство относится к классу общего назначения gG, рассчитан на ток 32 А и напряжение до 500 В.

Некоторые классы предохранителей встречаются особенно часто:

В электронных устройствах также используются обозначения:

• F — быстродействующий;
• T — инерционный (slow-blow).

Маркировка может различаться в зависимости от стандарта и типа устройства, поэтому при подборе важно изучить техническую документацию оборудования.

Как выбрать электрический предохранитель

При выборе необходимо учитывать не только номинальный ток, но и особенности самой цепи. Базовый алгоритм подбора выглядит так:

1. Определите рабочий ток нагрузки — по паспорту оборудования или расчетом по мощности и напряжению.
2. Подберите номинал. Обычно он должен быть немного выше рабочего тока. Для стабильной нагрузки запас часто составляет 10–25%, но для двигателей, трансформаторов и импульсных блоков питания нужно учитывать пусковые токи.
3. Выберите подходящий класс: gG — универсальная защита, aM — для электродвигателей, aR/gR — для полупроводниковой техники.
4. Проверьте номинальное напряжение и отключающую способность. Предохранитель должен безопасно отключать предполагаемый ток короткого замыкания.

Также важно учитывать условия эксплуатации: температуру, влажность и способ установки.

Заключение

Теперь вы знаете, какую роль играет предохранитель в электрической цепи — он помогает предотвратить перегрев проводки, повреждение оборудования и последствия коротких замыканий. Эффективность такой защиты напрямую зависит от правильного выбора предохранителя: его типа, номинала и характеристик срабатывания. Поэтому при подборе важно учитывать параметры нагрузки и условия эксплуатации.

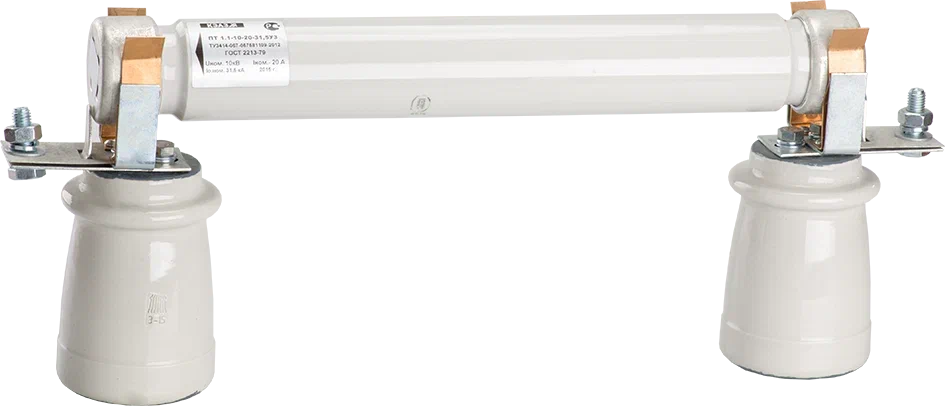

В ассортименте КЭАЗ вы найдете надежные высоковольтные и низковольтные предохранители, а также другие защитные решения для бытовых, коммерческих и промышленных электроустановок.

Часто задаваемые вопросы (FAQ)

Почему перегорает предохранитель?

Потому что через него проходит ток выше допустимого номинала. Это может происходить при коротком замыкании, длительной перегрузке или из-за неправильно выбранного номинала вставки. Перед заменой важно найти причину аварийного режима, иначе новый предохранитель так же быстро перегорит.

Что будет, если поставить предохранитель «побольше»?

Использование завышенного номинала опасно. Аппарат может не разорвать цепь при аварийном токе, и тогда проводники или оборудование примут удар на себя: возможен перегрев, повреждение изоляции и пожар.

Можно ли отремонтировать перегоревший предохранитель?

Нет. Плавкий предохранитель — одноразовое устройство. Попытка заменить вставку проволокой нарушает его характеристику и может привести к разрушению корпуса или возгоранию.

Как проверить предохранитель мультиметром?

Переключите прибор в режим прозвона или измерения сопротивления и коснитесь щупами выводов. Исправный аппарат показывает малое сопротивление (или подает звуковой сигнал). Если сопротивление бесконечно — цепь разорвана, предохранитель перегорел.
