Дифференциальный автомат: принцип работы, как выбрать, устройство, назначение

Вместо автоматического выключателя и УЗО можно установить дифференциальный автомат. В этой статье расскажем подробнее, что такое дифавтомат, для чего он нужен, как его подобрать, установить, эксплуатировать.

Дифференциальный автомат в электрике: что это такое

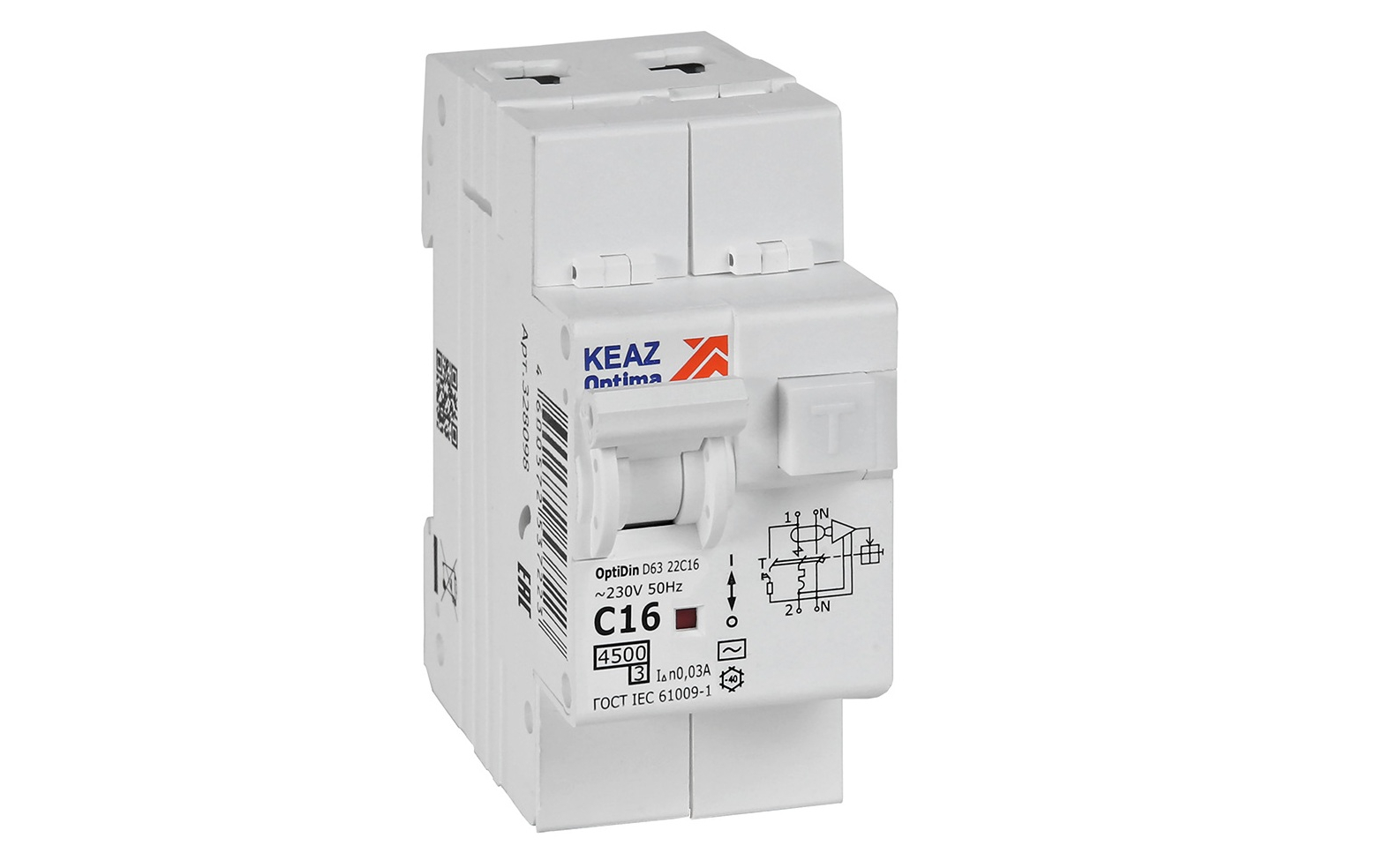

Автоматический выключатель дифференциального тока (АВДТ, дифференциальный автомат, дифавтомат) — это объединенные механизмы УЗО и автоматического выключателя. Аппарат обеспечивает защиту от перегрузки, КЗ, токов утечки. Его задача — вовремя отключить электропитание, если в сети происходит что-то опасное, предотвратить поражение человека электротоком, возгорание, порчу проводки.

Как устроен АВДТ

Конструкция включает элементы автоматического выключателя и УЗО. Основные узлы:

• Тепловой расцепитель. Отвечает за защиту от длительных перегрузок. Главный компонент — биметаллическая пластина. Когда электроток повышается, происходит ее нагрев, а затем размыкание цепи. Это предупреждает перегрев проводки и возгорание.
• Электромагнитный расцепитель. Срабатывает при коротком замыкании. В момент резкого скачка он отключает питание, не допуская повреждения кабелей и оборудования.
• Дифференциальный трансформатор. Следит за соответствием токов в фазном и нулевом проводах. В исправной сети они совпадают. Если часть тока уходит в землю, возникает дисбаланс, трансформатор подает сигнал на отключение.
• Схема обработки сигнала. Получает данные от трансформатора, запускает отключение.
• Исполнительный механизм и органы управления. Размыкают контакты при срабатывании, позволяют управлять дифавтоматом вручную.

На корпусе АВДТ есть кнопка TEST, с помощью которой можно проверить исправность дифференциальной защиты. В некоторых моделях предусмотрен индикатор причины срабатывания.

Принцип работы дифавтомата

Дифференциальный автомат способен обнаруживать разные виды аварийных ситуаций. Каждая его часть отвечает за конкретный сценарий.

Если нагрузка превышает допустимое значение, нагревается биметаллическая пластина теплового расцепителя. При критической температуре она изгибается и размыкает контакты, предотвращая перегрев проводки. Такая ситуация часто возникает, когда в сеть одновременно включают несколько мощных приборов.

При коротком замыкании или резком скачке тока в разы выше номинального срабатывает электромагнитный расцепитель. Он мгновенно отключает линию, защищая оборудование и кабели от повреждений.

За контроль утечек отвечает дифференциальный трансформатор: в нормальном режиме токи в фазе и нуле совпадают. Если часть энергии уходит в землю — через изоляцию, влагу или прикосновение человека, — фиксируется дисбаланс, и срабатывает механизм отключения.

Благодаря такому принципу работы дифавтомат обеспечивает комплексную защиту.

Преимущества и недостатки дифференциального автомата

Дифавтомат — удобное и эффективное устройство для защиты электросети. Плюсы АВДТ:

• Многофункциональность. Дифференциальный автомат одновременно защищает людей от поражения электротоком и проводку от перегрузок и коротких замыканий.
• Компактная установка. АВДТ занимает меньше места в электрощитке, чем комбинация УЗО + автомат.
• Простота установки и контроля. Один аппарат проще установить и проверять.

Недостатки тоже есть:

• Стоимость. АВДТ обычно обходятся дороже автоматов и УЗО.
• Сложность диагностики. Если устройство сработало, определить, что произошло, бывает сложнее, чем при раздельных устройствах.

В большинстве случаев плюсы дифавтомата перевешивают минусы. Главное — правильно выбрать номинал, тип кривой и чувствительность, а также обеспечить корректную селективность с вводным устройством.

Как выбрать АВДТ

Чтобы подобрать дифавтомат для надежной защиты, учитывают несколько параметров.

Номинальный ток (In)

Определяет максимальную нагрузку, при которой дифавтомат работает без отключения. В жилых помещениях обычно используют АВДТ на 16–25 А для групп розеток, на 10–16 А для освещения. В гаражах или мастерских с мощными инструментами номинал выбирают под суммарную нагрузку линии, чтобы дифавтомат выдерживал кратковременные пусковые токи.

Номинальный отключающий дифференциальный ток (IΔn)

Характеризует чувствительность к утечке. Чтобы человека не ударило электротоком, используют дифавтомат на 30 мА. Для противопожарной защиты — на 100–300 мА. Чем меньше значение IΔn, тем выше риск ложного срабатывания при работе бытовой техники, но тем надежнее защита людей.

Класс дифференциального тока

Дифавтоматы поддерживают разные классы защиты:

• AC — «чувствует» только переменный ток утечки.
• A — дополнительно срабатывает на выпрямленный пульсирующий электроток.
• B — реагирует на постоянный и переменный ток сложной формы.

Для большинства жилых объектов подходят устройства класса A, которые корректно работают с бытовой техникой и электроникой.

Времятоковая характеристика

Определяет, насколько быстро сработает электромагнитный расцепитель дифавтомата при КЗ или резком скачке электротока. По сути, это зависимость времени отключения от величины тока.

Существует несколько стандартных типов времятоковых характеристик:

• Тип B — срабатывает при токах, превышающих номинальный в 3–5 раз. Такие дифавтоматы максимально чувствительны, быстро отключают линию при перегрузках и КЗ, но могут реагировать на включение бытовой техники. Применяются в сетях с минимальными пусковыми токами.
• Тип C — наиболее распространен в бытовых электросетях. Срабатывает при токах, превышающих номинал в 5–10 раз. Такой дифавтомат выдерживает кратковременные пусковые токи кондиционеров, насосов и другой мощной техники, но при реальном коротком замыкании быстро отключает сеть.
• Тип D — сработка происходит при электротоках, превыщающих номинал в 10–20 раз. АВДТ с таким параметром предназначен для сетей с компрессорами, аппаратами для сварки и другими установками с большими пусковыми токами.

Отключающая способность (Icu)

Показывает, какой ток КЗ способен безопасно отключить дифавтомат. В бытовых сетях достаточно 4–6 кА, для мастерских и гаражей иногда выбирают устройства с 10 кА.

Количество и тип полюсов

По этим параметрам различают следующие типы дифавтоматов:

• 1P+N — двухполюсные для однофазных цепей с защитой фазы и нейтрали;
• 2P — двухполюсные для однофазных линий, где не нужна отдельная нейтраль;
• 3P — трехполюсные с тремя защищенными от сверхтоков полюсами на трехфазные линии;
• 3P+N — четырехполюсные с тремя защищенными от сверхтоков полюсами;
• 4P - четырехполюсные с четырьмя защищенными от сверхтоков полюсами.

Селективность и координация дифавтоматов

Селективность важна для того, чтобы при неисправности питание отключалось только на проблемной линии, а не на всем объекте. Правильная координация защитных устройств позволяет избежать ненужных отключений и одновременно сохранить высокий уровень безопасности.

Селективность по току утечки

Если на вводе стоит дифавтомат или УЗО с высокой чувствительностью (например, 100 мА), а на группах — АВДТ с меньшей чувствительностью, срабатывает правило селективности. При утечке на конкретной линии отключится только групповой дифавтомат, а вводной останется включенным.

В схемах с многоуровневой защитой устанавливают устройства S-типа — они имеют временную задержку срабатывания и обеспечивают приоритет работы групповых линий.

Селективность по току короткого замыкания

Аналогично работает защита от КЗ. Вводной автомат выбирают с большей отключающей способностью и более высокой кратностью срабатывания, чем групповые дифавтоматы. Например, вводной автомат типа C с высоким номиналом выдержит кратковременные пусковые токи на линии и не сработает раньше группового АВДТ, который мгновенно остановит питание при КЗ.

Применение дифференциальных автоматов

В квартирах дифавтоматы обычно ставят на розеточные группы и линии в «мокрых» зонах — кухне, ванной, санузле. Они снижают риск поражения током и предотвращают возгорания при повреждении изоляции. Для защиты человека чаще используют устройства с уставкой 30 мА и классом А, который корректно реагирует на пульсирующие токи бытовой техники. На вводе иногда устанавливают АВДТ с большей чувствительностью — 100–300 мА, выполняющий противопожарную функцию.

В частных домах и гаражах защита нужна не только от перегрузки, но и от неблагоприятных условий: сырости, пыли, скачков напряжения. При выборе модели важно учитывать пусковые токи насосов, электроинструмента и другой техники. Корпус желательно подбирать с повышенной степенью защиты IP, если установка планируется на улице или в хозяйственных постройках.

В мастерских и небольших производствах нагрузка часто формируется за счет электроинструментов и зарядных устройств. Они создают импульсные помехи, которые могут восприниматься как утечки. Чтобы избежать ложных отключений, используют дифавтоматы с кривой срабатывания C или D, способные выдерживать кратковременные скачки. Номинал прибора подбирается под суммарную мощность группы, а уставка дифференциального тока обычно составляет 30 мА.

В общественных зданиях, на промышленных объектах АВДТ применяются для защиты людей и имущества. На вводе устанавливают устройства с уставкой 100–300 мА, выполняющие роль противопожарной защиты, а на групповых линиях — более чувствительные автоматы на 30 мА. В условиях с большим количеством оборудования и трансформаторов нужно учитывать их влияние на работу защиты и выбирать модели с подходящими характеристиками по отключающей способности и классу дифференциального тока.

Что выбрать: дифавтомат или УЗО + автомат?

Дифавтомат совмещает в себе функции двух устройств — УЗО и автоматического выключателя. Это удобно: проще монтаж, меньше соединений, которые могут стать слабым звеном. В бытовых условиях такой вариант чаще всего предпочтителен.

Однако в сложных схемах иногда выгоднее использовать связку «УЗО + автомат». Раздельные устройства позволяют гибко выстраивать селективность, а в случае срабатывания проще определить причину аварии.

Таким образом, для квартиры или небольшого дома чаще выбирают АВДТ как универсальное компактное решение, а на крупных объектах, где требуется многозонная защита и четкое разделение функций, удобнее раздельная установка УЗО и автоматов.

Советы по эксплуатации

АВДТ монтируют на стандартную DIN-рейку, подключая фазу и ноль строго к соответствующим клеммам. Номинал вводного дифавтомата должен быть выше групповых линий, чтобы обеспечивалась селективность — при аварии отключалась только проблемная линия, а остальные продолжали работать. Не менее важно корректное заземление: защитный проводник PE должен быть качественно подключен, иначе защита от утечки будет неполной.

Для безопасной эксплуатации следует регулярно проверять работоспособность устройства — раз в месяц нужно нажимать кнопку TEST. Контакты должны разомкнуться — это подтверждает исправность дифавтомата. Если устройство сработало, сначала отключите нагрузку на линии, а затем включайте приборы поочередно, чтобы определить причину — перегрузка, короткое замыкание или утечка.

Еще несколько рекомендаций:

• держите щиток закрытым, защищенным от влаги и пыли, чтобы избежать ложных срабатываний или повреждения АВДТ;
• никогда не ремонтируйте аппарат самостоятельно — вмешательство внутрь корпуса нарушает заводские настройки;
• перед подключением или заменой устройства обязательно отключайте питание.

Соблюдение этих правил обеспечивает долгую безопасную работу дифференциального автомата, минимизирует ложные срабатывания, гарантирует защиту людей и имущества.

Подводим итоги

Соответствующий характеристикам сети дифавтомат надежно защищает людей, предотвращает повреждение проводки, снижает риск возгораний.

КЭАЗ выпускает широкий модельный ряд аппаратов дифференциальной защиты для квартир, домов, промышленных объектов. Есть АВДТ с различными параметрами, в том числе селективные исполнения с выдержкой по времени срабатывания, а также устройства без защиты от сверхтоков (УЗО). Наши специалисты готовы проконсультировать и помочь с выбором.
