Что такое плавкие предохранители и для чего необходимы

Плавкие предохранители — это простейшие защитные устройства. Они эффективно предотвращают последствия перегрузок и коротких замыканий, сохраняют работоспособность остальной сети. Несмотря на появление автоматических выключателей и других современных решений, плавкие предохранители продолжают широко применяться на промышленных предприятиях, в энергетике, транспортной сфере, быту и электронике.

Расскажем подробнее о том, как устроен плавкий предохранитель, чем полезен и по каким критериям его выбирать.

Что такое плавкий предохранитель и как работает

Плавкий предохранитель — это одноразовое устройство защиты электроцепей. Ограничение питания в нем происходит за счет расплавления токопроводящего элемента при превышении допустимого значения тока.

В основе работы устройства лежит тепловое действие электротока. Когда через предохранитель проходит ток выше номинального, выделяемое тепло нагревает плавкую вставку (токопроводящий элемент) до температуры плавления. Что дальше:

1. Металл вставки расплавляется.
2. Цепь размыкается.
3. Ток перестает течь.

Этот процесс занимает доли секунды.

После срабатывания предохранитель придется заменить — восстановить его работу невозможно.

Как устроен плавкий предохранитель

Устройство состоит из трех основных компонентов:

• Корпуса. Он выполняет роль изоляционной оболочки, которая защищает внутренние элементы от воздействия внешней среды.
• Токопроводящего элемента (плавкой вставки). Это металлическая полоска или проволока.
• Контактов. Они необходимы для подключения устройства в цепь.

В некоторых моделях есть наполнитель — кварцевый песок или керамический порошок. Он ускоряет гашение дуги при срабатывании устройства.

Назначение и функции плавкого предохранителя

Две основные задачи, которые эффективно решает устройство:

• Защита от перегрузки. Например, из-за включения слишком большого числа потребителей или неисправности оборудования. Если ток в цепи превышает допустимый уровень, предохранитель отключает питание до того, как проводка или аппаратура перегреются.
• Защита от короткого замыкания. При замыкании фаз между собой или на землю ток возрастает в десятки и сотни раз. Плавкая вставка перегорает за миллисекунды, предупреждает порчу оборудования и возгорание.

Благодаря быстрому отключению цепи плавкий предохранитель снижает риск пожара и поломки дорогостоящих компонентов электросети. При этом устройство защищает только тот участок цепи, в котором установлен, позволяя остальной системе продолжать работу.

Виды плавких предохранителей

Устройства можно классифицировать по нескольким признакам.

Конструкция

По этому параметру плавкие предохранители подразделяются на следующие типы:

• Слаботочные вставки. Применяются в маломощных цепях с токами до 20 А. Конструкция — цилиндр из стекла или керамики с металлическими контактами и тонкой плавкой проволокой внутри.
• Вилочные предохранители. Такие модели применяют в цепях постоянного тока, преимущественно в автомобильной и транспортной электронике, при напряжении до 32 В. Контакты расположены с одной стороны, токопроводящий элемент — с другой. Вилочные модели бывают миниатюрными и стандартными.
• Пробковые предохранители. Такие варианты можно встретить в старых электроустановках жилых домов. Они представляют собой корпус из фарфора с плавкой проволокой внутри.

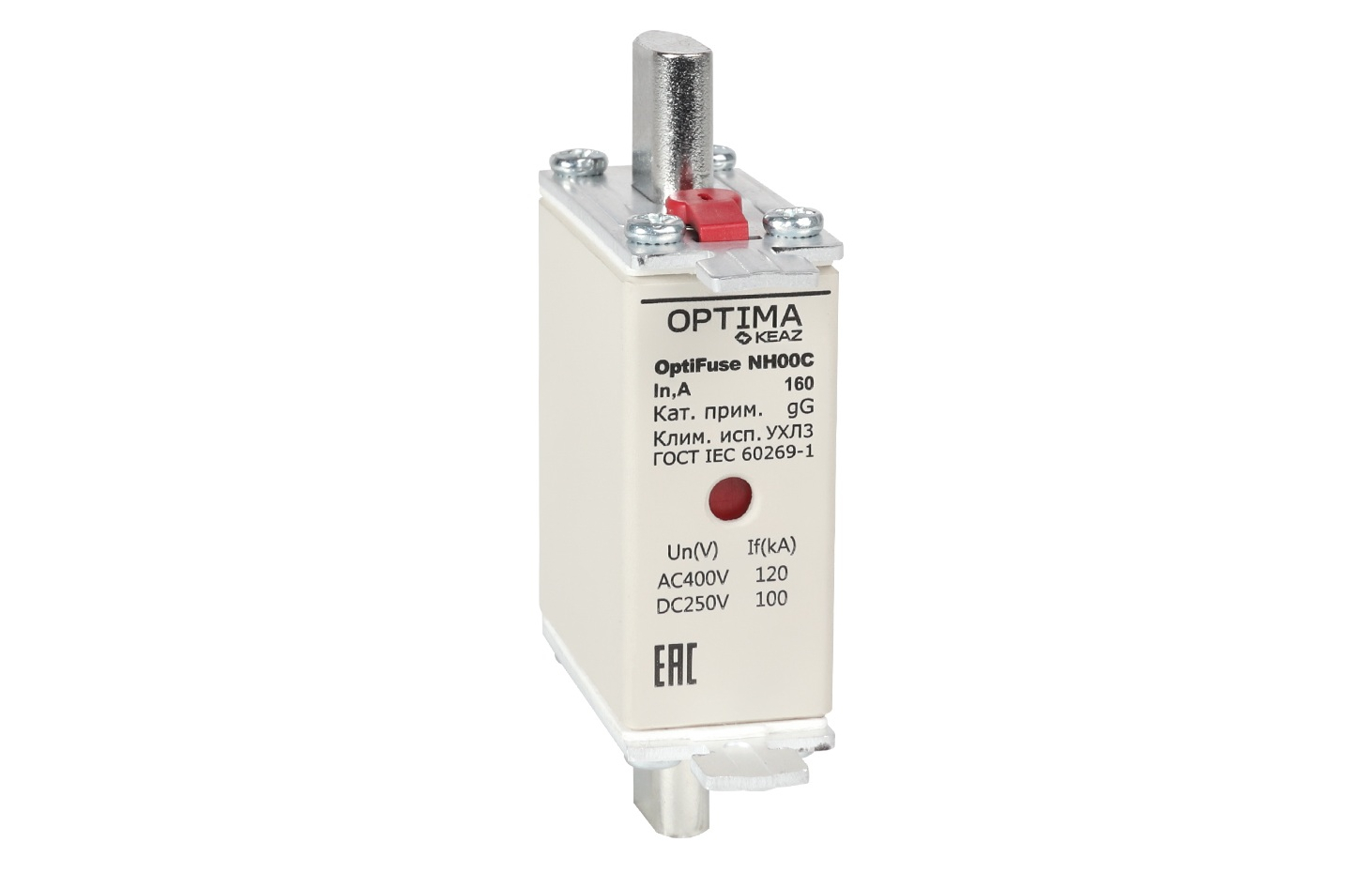

• Ножевые предохранители. Применяются в промышленных электроустановках для токов до 1250 А. Конструкция предусматривает установку в держатель с контактными губками. Современные варианты снабжены разъединителями в изолирующем корпусе для повышения безопасности.

Рабочие характеристики защищаемых цепей

В соответствии с этим параметром плавкие предохранители можно поделить на четыре группы:

• Быстродействующие (полупроводниковые). Применяются для защиты силовой электроники — тиристоров, транзисторных модулей и других полупроводниковых элементов. Обладают минимальным временем срабатывания.
• Низковольтные. Предназначены для защиты цепей переменного тока с напряжением до 1 кВ при перегрузках и коротких замыканиях. Используются в различных электроустановках в быту и промышленности.
• На среднее напряжение. Применяются в цепях до 35 кВ для защиты линий электропередачи, силовых трансформаторов, электрических двигателей и конденсаторных установок от аварийных режимов.
• Высоковольтные. Используются в электроустановках с напряжением свыше 35 кВ, в том числе на подстанциях и в магистральных сетях. Помогают предотвращать серьезные повреждения оборудования и минимизировать последствия аварий.

Времятоковая характеристика

Времятоковая характеристика — это зависимость времени срабатывания предохранителя от величины тока, проходящего через него. По ГОСТ Р МЭК 60127-1-2005 выделяют следующие типы:

• FF — сверхбыстродействующие;
• F — быстродействующие;
• M — полузамедленные;
• T — замедленные;
• TT — сверхзамедленные.

Тип определяется конструкцией и материалом плавкого элемента, его сечением, длиной и формой. На характеристику также влияют условия окружающей среды: при повышенной температуре время срабатывания сокращается, при пониженной — увеличивается.

Категория применения

Помимо времятоковой характеристики, маркировка устройства может включать буквенный код вида gG. Первая буква в нем — диапазон защиты:

• a — частичный (только от короткого замыкания);
• g — полный (от перегрузок и короткого замыкания).
• Вторая буква — тип оборудования, для которого предназначено устройство:
• G — универсальная защита кабелей, двигателей, трансформаторов;
• L — кабели и распределительные устройства;
• F — маломощные цепи;
• M — электрические двигатели и отключающие устройства;
• R — полупроводниковые приборы;
• Tr — трансформаторы.

Области применения плавких предохранителей

Плавкие предохранители используются в самых разных сферах, где требуется защита электрических цепей. Такие устройства можно найти в квартирных и домовых электрощитах, а также в бытовой технике — стиральных машинах, микроволновках, кондиционерах. Они защищают проводку и оборудование от перегрузок и коротких замыканий.

В бортовой сети автомобиля предохранители предотвращают повреждение электроприборов, освещения, аудиосистемы, блоков управления двигателем.

На заводах и производственных площадках предохранители защищают силовые цепи, электродвигатели, трансформаторы, распределительные устройства.

Во всех случаях устройство выполняет одну задачу — разомкнуть цепь до того, как повреждение приведет к серьезным последствиям.

Преимущества и недостатки

Плавкие предохранители применяются в электроустановках десятилетиями и остаются востребованными благодаря нескольким преимуществам. Вот они:

• Простая конструкция. Минимум деталей и отсутствие подвижных элементов обеспечивают стабильную работу и предсказуемое срабатывание.
• Надежность отключения. При превышении допустимого тока плавкая вставка гарантированно перегорает, разрывая цепь.
• Высокая отключающая способность. Устройства способны безопасно отключать токи короткого замыкания очень большой величины.
• Низкая цена и большой выбор. Предохранители доступны по цене и выпускаются в широком диапазоне номиналов и характеристик.

Основной недостаток устройства — «одноразовость». После перегорания вставку нужно заменить, в отличие от автоматических выключателей, которые можно включить повторно.

Альтернативы плавким предохранителям

Современные электросети и оборудование могут использоваться с разными защитными устройствами, которые дополняют или заменяют плавкие предохранители. В первую очередь это автоматические выключатели. Автоматы также защищают от перегрузок и коротких замыканий. Они оснащены тепловыми и магнитными расцепителями, позволяющими более гибко реагировать на аварийные ситуации. Автоматические выключатели широко применяются в бытовых и промышленных установках.

Другая альтернатива — полупроводниковые предохранители (PTC, PPTC). Это компоненты, основанные на свойствах полупроводников и материалов с положительным температурным коэффициентом сопротивления. По принципу действия они схожи с плавкими предохранителями, но автоматически восстанавливают проводимость после охлаждения.

В некоторых случаях используют комплексные решения, где плавкие предохранители дополняются автоматическими выключателями, реле и электронными устройствами. Это обеспечивает многоуровневую защиту и улучшает безопасность.

Выбор конкретного типа защиты зависит от условий эксплуатации, требований к быстродействию и возможности технического обслуживания.

Как выбрать плавкий предохранитель

При выборе учитывают несколько факторов:

• Номинальный ток. Подбирается в соответствии с максимально допустимой нагрузкой в цепи. Правильно выбранный предохранитель срабатывает только при превышении установленного порога, плавкая вставка должна оставаться целой при нормальных токах.
• Номинальное напряжение. Предохранитель должен соответствовать максимальному напряжению сети, в которой он устанавливается. Несоответствие способно привести к неполному отключению или пробою корпуса.
• Времятоковая характеристика. Быстродействующие модели подходят для защиты чувствительных приборов, где требуется моментальное отключение. Медленные выдерживают кратковременные пусковые токи двигателей или трансформаторов, не срабатывая при нормальных режимах.
• Категория применения (группа срабатывания). Есть стандарты, определяющие типы предохранителей по области использования и характеристикам срабатывания — например, gG для общей защиты, a M для защиты электродвигателей и так далее.
• Механическая совместимость. Предохранитель должен подходить по размеру и типу корпуса к держателю или панели, обеспечивая надежное электрическое соединение и удобство замены.
• Соответствие стандартам. Сертификация по международным и национальным стандартам (IEC, ГОСТ) гарантирует качество и безопасность.
• Условия эксплуатации. Для работы в агрессивных средах или при повышенной влажности нужны предохранители с соответствующей степенью защиты и материалами корпуса.

Правильный подбор устройства обеспечивает надежную защиту, снижает риск ложных срабатываний и аварий. В каталоге КЭАЗ вы найдете широкий ассортимент плавких предохранителей на токи от 2 до 1250 А для силовых и вспомогательных цепей. Все модели соответствуют отечественным и международным стандартам.
