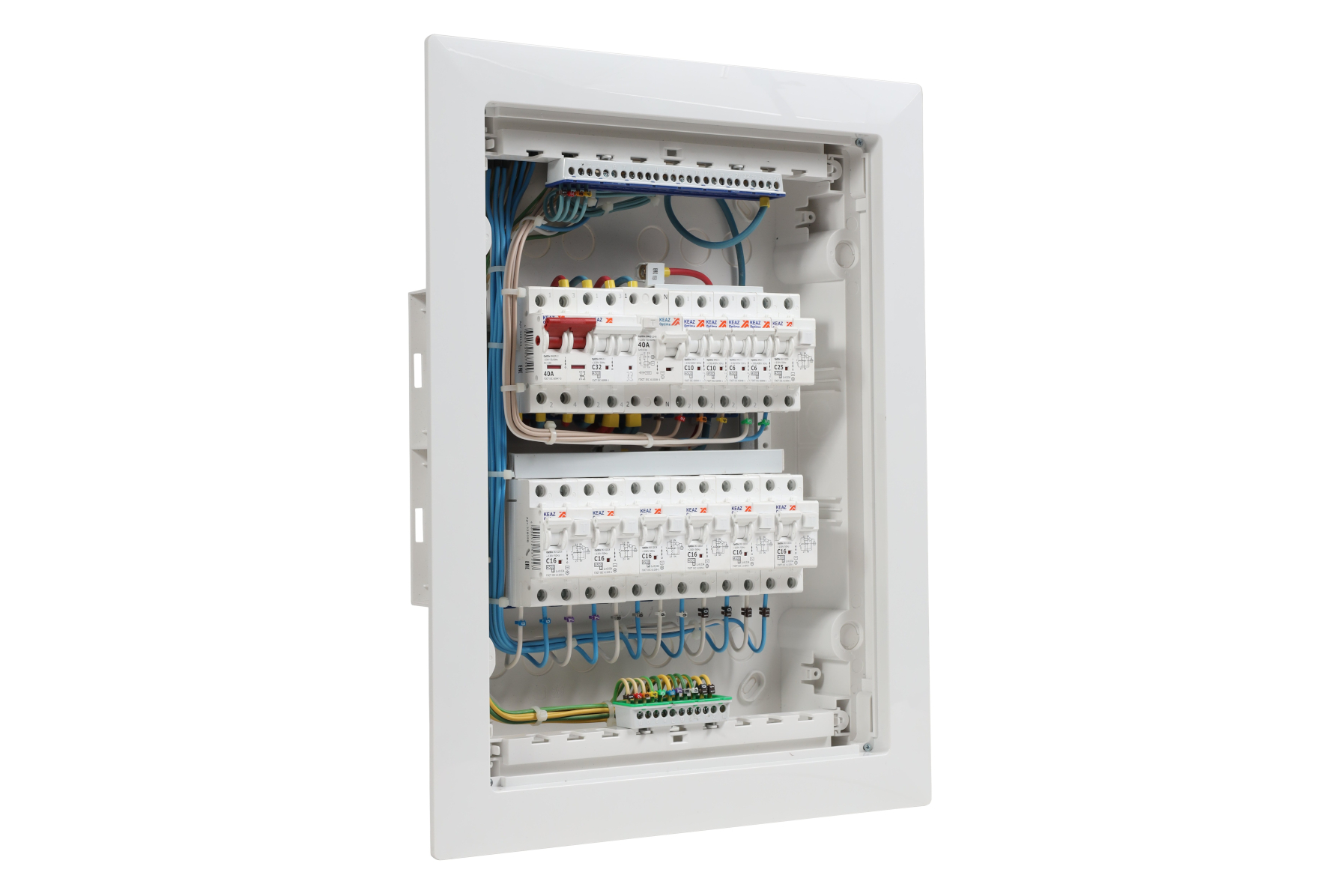

Как правильно собрать электрощит в частном доме

В статье объясняем, как подобрать, скомпоновать и подключить оборудование. Разбираем частые ошибки, даем советы по самостоятельному монтажу и рассказываем, в каких ситуациях лучше обратиться к специалистам.

Что такое электрощит и для чего он нужен

Электрический щиток — центральный узел домашней электросети, который выполняет три ключевые функции:

• распределяет электричество по группам потребителей (розетки, освещение, бытовая техника);
• защищает проводку и приборы от перегрузок, коротких замыканий и утечек тока;
• помогает контролировать энергопотребление.

Правильный выбор составляющих электрического щита и грамотная их компоновка обеспечивают безопасность здания и стабильную работу электрооборудования.

Электрощиты для частных домов бывают учетными, вводными и распределительными. Учетные устанавливают на границе балансовых принадлежностей. Как правило, это на опоре вблизи забора или частного дома. Вводные — на вводе в дом. Такие электрощиты нужны для ввода электроэнергии в строение. Распределительные — в доме. Такие щиты передают ток группам потребителей. Именно в распределительных электрощитах устанавливают линейные и групповые автоматы, УЗО, шины.

Основные компоненты электрощита

• Автоматические выключатели (автоматы). Защищают проводку от перегрузок и коротких замыканий. Автоматически отключают цепь, если нагрузка превышает допустимый предел. Бывают вводными и групповыми. Вводный устанавливается в одном экземпляре и отключает всю сеть. Групповых автоматов несколько: по одному на каждую группу потребителей. Такие выключатели защищают не всю сеть, а только конкретные линии.
• Устройство защитного отключения (УЗО). Защищают людей от поражения током, например, при случайном контакте с оголенным проводом. Также предотвращают возгорание дома, если происходит утечка. УЗО сравнивает токи, которые проходят через ноль и фазу. Когда баланс между ними нарушен, устройство отключает цепь. В схеме можно использовать одно УЗО (общее противопожарное) или дополнить его отдельными устройствами для линий с повышенной нагрузкой.
• Дифференциальный автомат (дифавтомат). Сочетает в себе функции автомата и УЗО. Дифавтомат одновременно отслеживает утечки тока, короткое замыкание или перегрузку. При обнаружении той или иной проблемы автоматически отключает цепь. Дифференциальные автоматы помогают сэкономить место в электрощитке, но стоят дорого и требуют более сложного подхода к монтажу.
• Шины. Бывают двух видов: N-шина — для зануления, PE-шина — для заземления. На PE-шину заводят все заземляющие провода от подключенных к сети приборов. На N-шину — провод с рабочим нулем от главного питающего кабеля. Нулевая шина «раздает» рабочий ноль всем устройствам, ее используют для подключения к УЗО.
• DIN-рейки. Металлические планки для подключения автоматов в распределительном щите, крепления УЗО и других компонентов.
• Реле. Защищают приборы от скачков напряжения. Вы можете выставить верхние и нижние границы, при которых реле отключит питание, а также время задержки повторного включения.
• Счетчик. Помогает следить за расходом электроэнергии. Счетчики обычно устанавливают после вводного автомата. Для сетей 220 В нужны однофазные устройства, для сетей 380 В — трехфазные.

Подготовка к сборке

Начните с самого простого: решите, где разместить распределительный щиток. Отталкивайтесь от места заведения кабеля от воздушной или подземной линии. Нужную информацию запросите в энергосбыте.

После этого переходите к следующим этапам.

Планирование электросети дома

Составьте список всех потребителей: розеток, освещения, техники, уличного оборудования. Разделите их на группы по назначению и мощности. Это обеспечит безопасность сети, удобство обслуживания, равномерную нагрузку и энергоэффективность. После этого определите характеристики кабелей и автоматов.

Пример:

• Группа 1 — освещение. Несколько линий, кабель с сечением 1,5 мм², автоматы номиналом 10 А, которые быстро срабатывают при коротких замыканиях в светильниках или при повреждении провода.
• Группа 2 — розетки. Несколько линий, кабель сечением 2,5 мм², автоматы — 16 А, чтобы не было ложных срабатываний при одновременной работе нескольких приборов.
• Группа 3 — мощная техника (плита, бойлер, кондиционер, духовой шкаф). По одной отдельной линии, чтобы исключить перегрузку розеточной группы. Кабель сечением 4-6 мм², автомат — 25-32 А.
• Группа 4 — «мокрые зоны» (ванная, кухня). Отдельные линии, кабели сечением 1,5 мм² для освещения и 2,5 мм² — для влагозащищенных розеток. УЗО с током утечки 10 мА, которое срабатывает при опасных для жизни показателях.

В электрощитах для частных домов лучше использовать медные кабели, а не алюминиевые. Так вы повысите безопасность и срок службы электросети.

Выбор электрооборудования

При выборе номинала автоматов или УЗО руководствуйтесь ПУЭ и СП 256.1325800.2016. Мы расскажем только о главных правилах подбора.

Автоматы выбирают по сечению кабеля

Потому что автоматический выключатель защищает именно провод, а не приборы. Например, для освещения используют медный кабель сечением 1,5 мм², который выдерживает максимальный ток 16 А. Номинал автомата в таком случае — 10 А, чтобы оставить запас для подключения ламп, но избежать перегрева проводки.

Для подбора удобно использовать таблицы из ПУЭ. Другой вариант — произвести расчеты вручную и подобрать подходящий автомат:

• суммируйте мощность всех приборов в группе;
• разделите на напряжение и получите номинальный ток;
• выберите автомат со стандартным номиналом на 10-15% больше тока.

Показываем на примере:

• мощность всех приборов — 3500 Вт;
• напряжение — 230 В;
• номинальный ток — 3500/230 = 15,21 А;
• подходящий номинал автомата — 16 А.

УЗО выбирают по чувствительности и типу тока

Чувствительность измеряют в миллиамперах (мА). Чем ниже этот показатель, тем быстрее УЗО отключает сеть при утечке. Особенно это важно для «мокрых» зон. Здесь нужно устанавливать УЗО на 10 мА или 30 мА. Первые рассчитаны на линии с одним подключенным прибором, вторые — на линии с несколькими потребителями.

Также при выборе устройства учитывают номинальный ток. Этот показатель УЗО должен быть на ступень выше, чем у автомата, который стоит в паре. Например, к автоматическому выключателю на 25 А нужно устройство защитного отключения на 40 А.

Инструменты и материалы

Вам понадобятся:

• крестовые, плоские и индикаторные отвертки;
• клещи для снятия изоляции;
• кримпер для обжима проводов и клемм;
• маркер для подписей;
• DIN-рейка;
• шины;
• клеммы;
• корпус электрощита;
• гребенки для соединения автоматов, УЗО, дифавтоматов (лучше самодельных перемычек из проводов).

Для финальной проверки следует также заранее подготовить мультиметр.

Корпус выбирайте по числу модулей на DIN-рейках. Их должно хватить на все автоматы, УЗО, реле и другие элементы, которые будут монтироваться в электрощит.

Сборка электрощита

Составление схемы щита

Начертите однолинейную схему. Это упрощенное изображение электрощита, на котором условными обозначениями отображена вся структура сети. Правила построения однолинейной схемы:

• в начале — вводные устройства (автомат и счетчик);
• после вводного автомата — УЗО;
• после УЗО — групповые автоматы;
• на отдельной PE-шине — заземление.

Для розеточных групп обязательна установка УЗО с током утечки не более 30 мА.

Рассмотрим типовые примеры однолинейных схем.

1 — с УЗО:
вводной автомат
↓
счетчик
↓
УЗО общее
↓
├─ автомат для группы «Розетки» → розетки
├─ автомат для группы «Освещение» → осветительные приборы
└─ УЗО+автомат → «мокрая» зона
2 — без УЗО:
вводной автомат
↓
счетчик
↓
├─ дифавтомат → розетки
├─ дифавтомат → осветительные приборы
└─ дифавтомат → «мокрая» зона

После установки не выбрасывайте схему подключения автоматов в щитке — она еще пригодится при ремонте или модернизации.

Группировать автоматические выключатели можно не только по потребителям, но и по помещениям или этажам. Тогда вы сможете быстрее ориентироваться в электрощитке. Также для удобства сделайте подписи или бирки для групп автоматов, УЗО, шин, кабелей.

Правильно используйте цветную маркировку проводов при подключении:

• фазный — как правило, цвет не регламентирован, но главное — не синий и не желто-зеленый;
• нейтральный — синий;
• заземление — желто-зеленый.

Так вы в будущем сможете мгновенно определить назначение провода и снизить риск ошибок при ремонте.

Расключение электрического щитка

• Установите оборудование на DIN-рейки по схеме. Предварительно закрепите их в щите. Зафиксируйте устройства на DIN-рейках: при установке вы должны услышать щелчок.
• Правильно выполните зажимы. Закрутите клеммы до упора. Так вы обеспечите стабильный контакт, сможете избежать нагревания контакта, оплавления изоляции и возгорания.

Будьте особенно внимательны при подключении УЗО и дифавтоматов. Не объединяйте нули от разных устройств защитного отключения, чтобы они не срабатывали ложно. Для каждого УЗО установите индивидуальную N-шину. Соединять можно только нулевые провода отдельных групп.

Дифавтомат не нуждается в отдельной нулевой шине. Фаза и ноль подключаются к одному устройству.

Проверка и отладка

Осмотрите все провода и клеммы, убедитесь, что все надежно закреплено, кабели не перекручиваются и не нагреваются. С помощью мультиметра проверьте отсутствие напряжения на отключенных линиях и наличие утечек на подключенных.

Отдельно проверьте УЗО. Оно должно отключаться при запуске режима «Тест».

Перед подключением электрощита контакты входного автомата и клеммы счетчика должен проверить и опломбировать инспектор энергоснабжающей организации. Поэтому заранее свяжитесь с ней и назначьте день проверки. Если проигнорировать этот шаг, вам могут выписать штраф.

Типичные ошибки при сборке электрощита

• Неправильно выбран номинал автомата. Линия перегружается, постоянно срабатывает защита или перегревается проводка.
• Неправильно подключены провода к УЗО или дифавтоматам. Если фазу и ноль подключить не к тем клеммам, устройства или будут срабатывать при отсутствии угрозы, или не будут реагировать на проблемы в сети.
• Отсутствует заземление. Монтаж PE-шины и подключение к контуру заземления обязательны: без этого высок риск поражения током и пробоя изоляции.
• Плохая маркировка. Из-за отсутствия подписей или цветовой системы вам будет сложнее находить ошибки и ремонтировать устройства.

Требования безопасности

Согласно ПУЭ в обязательном порядке нужно разделять нулевой и защитный проводники, использовать УЗО в групповых линиях, питающих розетки, находящихся за пределами помещения или в особо опасных зонах (ванных, кухнях). Также в документе закреплены требования устанавливать вводной автомат и проводить заземление. Без этого энергосбыт может отказать в подключении объекта.

Рекомендуется, но не обязательно, наличие реле напряжения. Оно защищает сеть от перенапряжений, вызванных обрывом нуля. В схеме занимает место после счетчика. Установку реле могут потребовать в регионах с нестабильным напряжением.

За нарушение перечисленных требований предусмотрены штрафы. Их размеры прописаны в статье 9.11 КоАП РФ.

Когда лучше обратиться к специалисту

• Если нет базовых знаний по теме. Без них правильно подобрать и подключить оборудование будет сложно. А если ошибиться, возрастает риск поражения током, возгорания, перегрузок и других проблем. К тому же неправильно собранный электрощит забракует инспектор, и вам все равно придется вызывать специалиста. Велика вероятность, что вы просто потратите время впустую.
• Если схема электрощита слишком сложная. Обычно это касается трехфазных сетей, для которых необходимо правильное распределение нагрузки по фазам. В противном случае возникнет перекос, что может привести к выходу техники из строя. Также не рекомендуем самостоятельно собирать электрощит, если в схему входят генераторы или источники бесперебойного питания (ИБП). Потребуются сложные расчеты, дополнительное оборудование и грамотная настройка автоматического ввода резерва.

Если вы не уверены в своих силах на 100%, лучше сразу обратитесь к профессионалам. Так вы сможете сэкономить время, защитить приборы, себя и дом от последствий неправильной сборки электрического щита.
