Что такое перенапряжение и как от него защититься

Что такое перенапряжение и почему оно возникает

Перенапряжение — это превышение уровня напряжения относительно номинального (230 В в бытовой сети). Основные причины перенапряжений:

• Молнии. Прямое или индуцированное воздействие на линии электропередач провоцирует мгновенный скачок.
• Аварии на линии электропередач. Короткие замыкания или разрывы фаз вызывают резкие колебания напряжения.
• Запуск или отключение мощных электроприборов. Сильноточные устройства, например, двигатели или компрессоры, создают импульсы в сети.
• Проблемы в электросети здания. Старые или поврежденные кабели, некачественные соединения, перегруженные линии могут провоцировать нестабильность сети, перенапряжения и просадки.

Чем опасно перенапряжение

Перенапряжения могут вызвать:

• Потерю информации. Из-за скачков напряжения отключается компьютерная техника — пользователь не всегда успевает сохранить данные.
• Риск пожара. Длительные или повторяющиеся перенапряжения приводят к пробою изоляции или короткому замыканию, что повышает вероятность возгорания.
• Повреждение электроники или бытовой техники. Перенапряжение выводит из строя чувствительные компоненты, такие как микросхемы.
• Быстрый износ оборудования. Даже если устройства не ломаются сразу, регулярные перенапряжения ускоряют износ элементов.

Даже краткие или невысокие скачки напряжения способны повлечь за собой цепочку проблем.

Виды перенапряжений

Перенапряжения в электросети можно поделить на группы по двум параметрам.

По длительности

Перенапряжение может быть импульсным или длительным.

Импульсные — короткие скачки напряжения, обычно длящиеся от долей микросекунд до нескольких миллисекунд. Они возникают из-за удара молнии, аварии на линии электропередач или коммутации мощных нагрузок. Импульсные перенапряжения особенно опасны для чувствительной электроники: компьютеров, серверов, систем управления.

Длительное перенапряжение — это повышение напряжения на несколько секунд, минут или часов. Часто связано с проблемами в электросети здания, неисправностями трансформаторов, несогласованностью фаз, нарушениями заземления. Может вызвать перегрев проводки, снижение ресурса оборудования или повреждение электроники, рассчитанной на номинальные значения напряжения.

По масштабу

Локальные перенапряжения проявляются внутри здания, квартиры или отдельного участка сети. Их возможные источники: включение мощного оборудования, пуск двигателей или нестабильная работа трансформаторов в распределительном щите.

Глобальные перенапряжения затрагивают целые линии электропередач или регионы. Они возникают из-за гроз, аварий на подстанциях, проблем с синхронизацией в распределительных сетях. Это может привести, например, к остановке оборудования на коммунальных и промышленных предприятиях.

Как защититься от перенапряжений

Не всегда перенапряжение можно предупредить. Но есть способ уберечь электрооборудование от его воздействия. Для этого используют устройства защиты от перенапряжений. Каждое из них защищает от определенных нарушений в сети:

• устройства защиты от импульсных перенапряжений (УЗИП) — от импульсов, вызванных ударами молнии или коммутационными процессами;
• реле контроля напряжения (РКН) — от длительных повышений или понижений напряжения в сети;
• стабилизаторы — от колебаний напряжения в широком диапазоне;
• источники бесперебойного питания (ИБП) — от кратковременных просадок и отключений питания;
• сетевые фильтры — от высокочастотных импульсных помех и коротких скачков.

Универсальных средств нет, поэтому важно понимать назначение каждого прибора и его основные характеристики — о них и расскажем далее.

Сетевые фильтры

Сетевой фильтр нужен для защиты отдельного прибора или группы техники от кратковременных скачков напряжения и высокочастотных импульсов, возникающих в электрической сети. Устройство не компенсирует длительные колебания напряжения и не стабилизирует сеть. Его основная задача — ограничить пиковые перенапряжения, обеспечить корректную работу подключенной техники.

При выборе стоит ориентироваться на максимальную мощность и количество розеток. Эти параметры определяют, сколько приборов можно подключить к фильтру и запустить одновременно. В некоторых случаях важна длина кабеля.

Стабилизаторы напряжения

Стабилизатор постоянно поддерживает напряжение в сети на заданном уровне, таким образом защищая технику от его понижения или повышения.
При выборе стабилизатора ориентируются на несколько параметров. Наиболее важные:

• Суммарная потребляемая мощность. Ее определяют путем сложения потребляемой мощности всех приборов, которые будут одновременно работать от электросети. Лучше брать устройство с запасом около 20%.
• Скорость реакции. Чем быстрее стабилизатор реагирует на скачки, тем лучше защищена техника.
• Форма выходного сигнала. У некоторых стабилизаторов на выходе формируется ШИМ-сигнал (модифицированная синусоида). Такой тип не подходит для оборудования, чувствительного к форме напряжения, например, насосов, холодильников, электродвигателей и аудиосистем. Для них предпочтителен чистый синусоидальный сигнал.
• Диапазон входного напряжения. Определяет, при каких отклонениях устройство продолжит корректно работать.

Источники бесперебойного питания (ИБП)

ИБП — это устройство, которое обеспечивает технику питанием при полном отключении электричества и защищает от резких перепадов напряжения. Внутри ИБП есть аккумулятор, который «подхватывает» нагрузку, если сеть пропала. Большинство моделей оснащены встроенными фильтрами и стабилизаторами, которые сглаживают перепады напряжения, защищают оборудование от коротких просадок и импульсных помех.

Типы ИБП:

• Резервные (off-line). Самые бюджетные. Работают как переключатель: пока напряжение в норме, питание идет напрямую, при проблемах — включается батарея. Подходят для домашнего ПК, если перебои редкие.
• Линейно-интерактивные. Более продвинутые: имеют встроенный стабилизатор, лучше защищают от колебаний напряжения. Оптимальны для офиса или дома, где сеть нестабильна.
• Онлайн (двойного преобразования). Самые надежные и дорогие. Постоянно преобразуют питание, выдавая идеально ровное напряжение. Используются для критически важной техники.

Первый параметр выбора ИБП — мощность, она должна покрывать суммарное потребление подключенных устройств. Второй — емкость батареи. От нее зависит время автономной работы при отключении электричества.

Реле контроля напряжения (РКН)

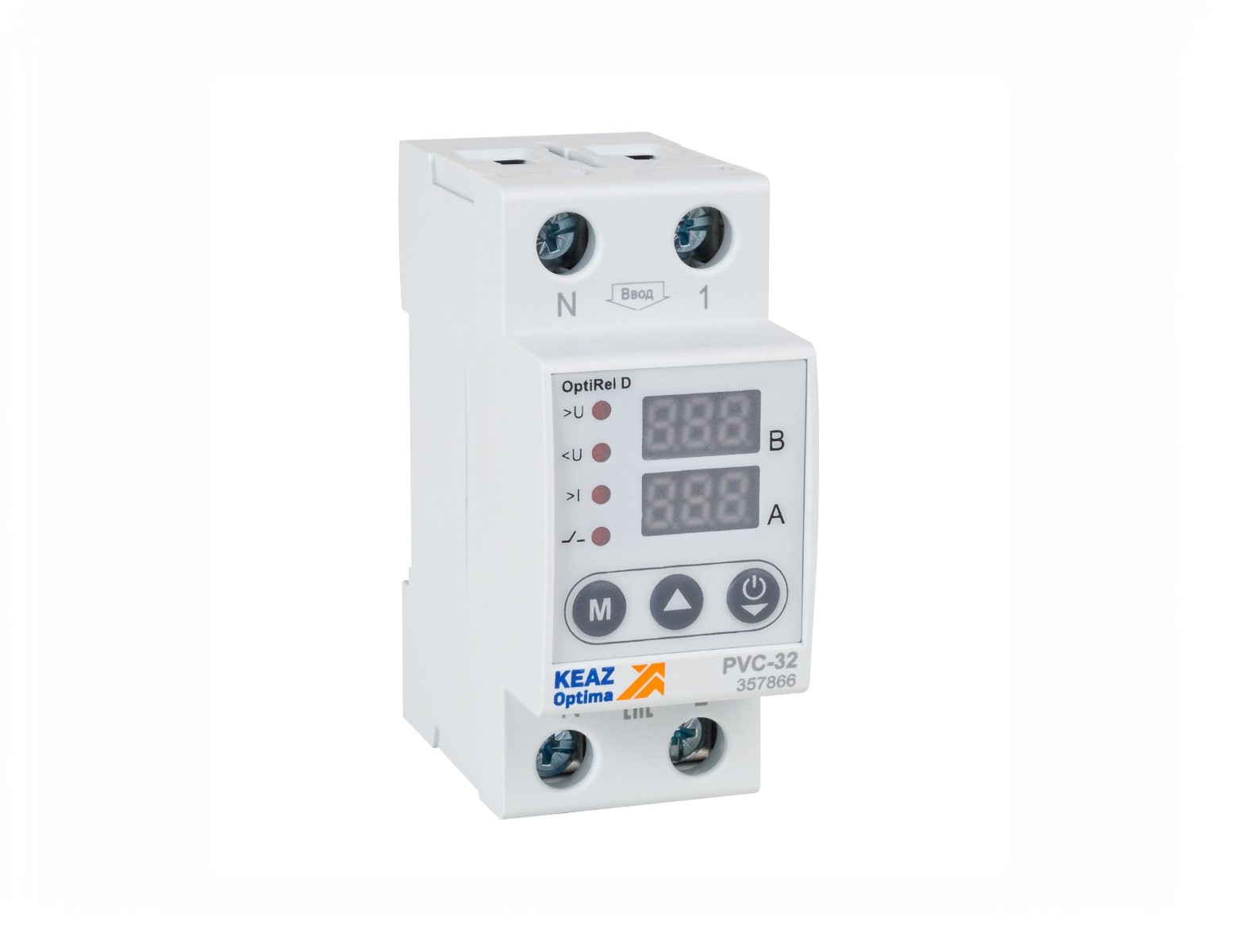

У вас мог возникнуть вопрос: РКН в электрике — что это и зачем, если есть автоматы? Ответ: автоматы защищают проводку от короткого замыкания и перегрузки, но не реагируют на скачки напряжения, из-за которых ломается техника. Реле контроля напряжения (РКН) постоянно измеряет параметры сети, защищает от длительных провалов и превышений напряжения. Если напряжение выходит за заданные пределы, РКН мгновенно отключает нагрузку, предупреждая повреждение техники. Как только показатели приходят в норму, питание восстанавливается.

На что обратить внимание при выборе РКН:

• Диапазон рабочих напряжений. Для бытовых моделей обычно достаточно 170–260 В.
• Время задержки включения после нормализации напряжения. Задержка нужна, чтобы снизить риск выхода из строя компрессорного оборудования, а также исключить вероятность неполного восстановления напряжения.
• Максимальный ток нагрузки. Он должен быть на ступень выше номинального тока выключателя, защищающего линию. Например, если установлен автомат на 32 А, значит, реле нужно на 40 А.

Для дома обычно берут компактные модели, которые легко установить в электрощит. В промышленности, на объектах с дорогим оборудованием применяют более мощные «умные» реле, с функцией регулировки порогов срабатывания и передачи сигналов на систему диспетчеризации.

Реле контроля напряжения — простое, но крайне полезное устройство, которое часто спасает технику от дорогого ремонта.

Устройства защиты от импульсных перенапряжений (УЗИП)

УЗИП помогает уберечь электрические цепи и подключенное оборудование от импульсных повышений напряжения.

Принцип работы основан на ограничении перенапряжения до безопасного уровня. Устройство подключается параллельно нагрузке. В момент превышения допустимого напряжения оно отводит импульсный ток, сопровождающий перенапряжение. Основные элементы УЗИП: варисторы и разрядные элементы, которые быстро реагируют на скачок напряжения, рассеивая или отводя энергию.

Виды УЗИП:

• Класс I — устройства для защиты от прямого удара молнии, устанавливаются там, где он возможен. Также применяются на объектах, которые находятся в непосредственной близости от молниеотвода, в этом случае устанавливаются, например, на вводе в здание. Могут поглощать высокие токи (десятки кА).
• Класс II — защита от индуктированных или коммутационных перенапряжений, в том числе наведенных молнией; устанавливаются после главного ввода и перед потребителями.
• Класс III — локальная защита отдельных приборов от остаточных перенапряжений, чаще всего на уровне розеток или конкретного оборудования.

Помимо класса, при выборе УЗИП учитывают еще несколько параметров:

• номинальное напряжение — должно соответствовать сети, в которой устанавливают УЗИП;
• максимальное длительное рабочее напряжение (Uc) — предельное напряжение, при котором устройство будет работать корректно, без перегрева;
• максимальный ток разряда (Imax) — энергия, которую устройство способно пропустить и рассеять без повреждения однократно;
• номинальный ток разряда (In) — величина тока, при которой УЗИП начнет ограничивать перенапряжение;
• импульсный ток (Iimp) — параметр, характеризующий способность устройства класса I выдерживать ток молнии, выраженный в килоамперах.

Комплексная защита электросети

Надежность электроснабжения достигается только при совместной работе нескольких устройств. Автоматический выключатель защищает проводку и оборудование от короткого замыкания и перегрузки. При этом автомат на защиту от перенапряжения не работает — не реагирует на скачки напряжения, поэтому дополнительно применяют реле контроля напряжения, ограничители импульсных перенапряжений и стабилизаторы.

Возможная схема комплексной защиты:

• автоматы отключают сеть при аварийных токах;
• РКН обеспечивает защиту при превышении или снижении напряжения;
• УЗИП срабатывает при импульсном перенапряжении;
• стабилизаторы поддерживают рабочий диапазон напряжения.

Такая схема позволяет не только предотвратить пожар из-за перегрузки, но и защитить бытовую и промышленную технику от повреждений при нестабильной работе сети.

Коротко о главном

Перенапряжение в электрических сетях — частая причина выхода из строя бытовой и промышленной техники. Своевременно установленная защита позволяет избежать дорогого ремонта и простоев оборудования. Профилактика всегда дешевле восстановления после аварии.

Надежная схема защиты строится на сочетании разных устройств. КЭАЗ выпускает широкий ассортимент электротехнического оборудования, в том числе устройства защиты от импульсных перенапряжений — УЗИП серии OptiDin OM. Эти устройства соответствуют ГОСТ и ТР ТС, обеспечивают защиту электроустановок от грозовых разрядов и коммутационных скачков. Могут устанавливаться на вводе или локально у потребителей. Дополнительные функции, такие как индикатор износа, возможность дистанционного контроля, повышают удобство эксплуатации и надежность защиты.
