Устройство и принцип работы вакуумного выключателя

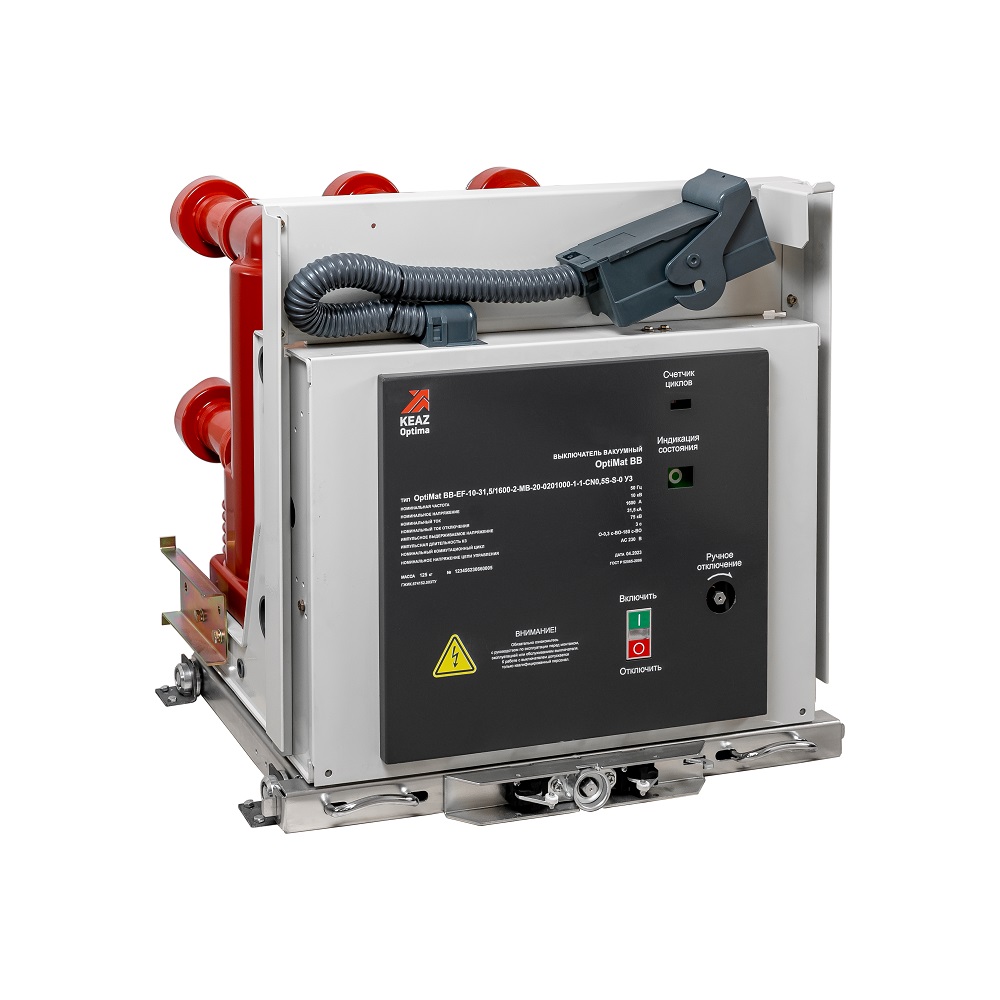

Вакуумные выключатели — это современный и надежный инструмент для коммутации электрических цепей. Их главная задача — безопасно включать и отключать ток, в том числе при авариях, когда на линии возникает перегрузка или короткое замыкание.

Преимущество вакуумных аппаратов — дуга, возникающая при размыкании контактов, в вакууме гаснет значительно быстрее, чем в любой газовой среде. Это означает, что оборудование не только работает надежнее, но и служит дольше.

Основные функции вакуумного выключателя

Главная задача устройства — защитить электрические цепи от перегрузок и коротких замыканий. Вакуумный выключатель разрывает цепь при возникновении аварийных режимов. Он принимает сигнал от релейной защиты и в доли секунды отключает поврежденный участок, предотвращая выход из строя оборудования и минимизируя риск пожара.

При этом устройство применяют не только для аварийного отключения, но и для регулярного управления сетями. Благодаря высокому ресурсу (десятки тысяч операций) вакуумные выключатели используют для планового включения и отключения линий электропередачи, секционирования подстанций и коммутации технологического оборудования.

Устройство вакуумного выключателя

Несмотря на компактные размеры, вакуумный выключатель — это довольно сложное устройство. Его конструкция продумана так, чтобы обеспечивать надежное включение и отключение цепей даже при высоких токах.

Основные компоненты:

• Вакуумная дугогасительная камера. В ней происходят операции замыкания и размыкания контактов. Камера герметична и заполнена вакуумом. Благодаря этому при разрыве цепи электрическая дуга не может долго существовать: без газа или воздуха она быстро гаснет. Камера рассчитана на весь срок службы устройства и ремонту не подлежит.
• Контакты. Внутри камеры расположены подвижный и неподвижный контакт. Подвижный — соединен с механизмом привода и отвечает за замыкание/размыкание. Неподвижный контакт закреплен в корпусе. Материал контактов подбирается так, чтобы выдерживать многократное воздействие дуги — обычно это специальные медно-хромовые, медно-висмутовые сплавы или другие композиционные материалы.
• Механизм привода. Обеспечивает движение контактов. Привод может быть пружинно-моторным или электромагнитным.
• Токоведущие части и выводы. Через них выключатель подключают к сети. Они должны выдерживать рабочие токи и кратковременные аварийные перегрузки.
• Корпус и изоляция. Корпус обеспечивает механическую прочность и защищает от внешних воздействий. Изоляция предотвращает пробой на соседние фазы или землю.
• Рычажные системы. Служат для передачи усилия от привода к контактам.

Иногда вакуумный выключатель оснащают дополнительными элементами. Для удобства эксплуатации применяют:

• демпферы, снижающие механические удары при срабатывании;
• тележки выкатные, в том числе моторизованные, для обслуживания вакуумного выключателя;
• устройства блокировки (механические и электромагнитные) для безопасного оперирования и эксплуатации;
• катушки управления (расцепителей, привода, дешунтирования).

Благодаря такому устройству вакуумные выключатели сочетают надежность, компактность и безопасность.

Принцип работы вакуумного выключателя

Работа вакуумного аппарата основана на свойствах вакуума быстро гасить электрическую дугу. Рассмотрим процесс пошагово:

1. Включение цепи. Когда подвижный контакт соединяется с неподвижным внутри вакуумной камеры, электрическая цепь замыкается, и ток свободно проходит по сети. Контакты прижимаются с рассчитанным усилием, чтобы обеспечить надежное соединение и минимальное сопротивление.
2. Отключение цепи. Когда нужно разорвать цепь, механизм привода быстро размыкает контакты. В момент разрыва возникает электрическая дуга между контактами, через которую еще некоторое время идет ток.
3. Гашение дуги в вакууме. В обычной среде (воздухе или газе) дуга может существовать долго, пока ионизированный газ поддерживает ток. Но в вакууме все иначе: нет газовой среды, способной поддерживать ионизацию. Дуга растягивается и распадается за очень короткое время, металлические пары от контактов быстро оседают на стенках камеры, и токопроводящий канал исчезает. В результате дуга гаснет уже после первого прохождения тока через ноль (для переменного тока это происходит в течение полупериода — около 10 миллисекунд при частоте 50 Гц).

Благодаря свойствам вакуума и конструкции контактов повторное зажигание дуги практически исключено. Это делает вакуумные аппараты надежнее многих аналогов, особенно при частых коммутациях.

Преимущества и недостатки вакуумных выключателей

Как и у любой техники, у вакуумных выключателей есть и плюсы, и ограничения. Преимущества:

• Долговечность и износостойкость. Контакты устройств выдерживают десятки тысяч циклов коммутаций. Для сравнения: у масляных аппараты этот ресурс значительно меньше из‑за быстрого загрязнения масла и необходимости его замены.
• Экологичность и безопасность. В конструкции нет масла, элегаза или других веществ, которые могли бы представлять опасность для людей и окружающей среды.
• Компактность и надежность. Вакуумные аппараты занимают меньше места, чем масляные и элегазовые аналоги. Это особенно важно для объектов, где каждый метр площади на счету.
• Низкие эксплуатационные расходы. Устройство не требует замены среды (масла или газа), не нуждается в регулярном обслуживании камеры.

Недостатки:

• Ограничение по току и напряжению. Вакуумные выключатели отлично справляются с напряжениями до 35 кВ. Для более высоких классов напряжений (например, 110 кВ) чаще применяются элегазовые аппараты, так как вакуумные камеры становятся слишком громоздкими и дорогими.
• Сложность ремонта вакуумной камеры. Камера герметична и не подлежит вскрытию. Если нарушена ее герметичность, выключатель приходится менять полностью, что повышает стоимость ремонта.
• Чувствительность к механическим повреждениям. Сильный удар или нарушение герметичности делают выключатель непригодным. Поэтому при транспортировке и монтаже требуется аккуратность.

Типы вакуумных выключателей

Вакуумные выключатели выпускают в разных исполнениях — в зависимости от условий применения, уровня напряжения и способа управления. Рассмотрим основные критерии для классификации.

По уровню напряжения выделяют вакуумные выключатели:

• низковольтные (до 1 кВ) — применяются редко, обычно в специальных установках;
• средневольтные (от 6 до 35 кВ) — самые распространенные, встречаются в промышленности, на транспорте и подстанциях;
• высоковольтные (выше 35 кВ) — современные аппараты работают на напряжениях до 72,5 кВ и выше, хотя на этих уровнях элегазовые аппараты по-прежнему более распространены.

По исполнению:

• стационарные — жестко закреплены в распределительном устройстве, компактны, требуют отключения оборудования для обслуживания;
• выкатные — монтируются на тележке и могут выдвигаться для проверки или замены, особенно востребованы на подстанциях, где важна скорость обслуживания и безопасность персонала.

Области применения

• Вакуумные выключатели можно встретить практически везде, где нужно управлять электрическими сетями среднего напряжения. Основные объекты, на которых применяются эти устройства:
• Электроподстанции. Вакуумные аппараты используют для секционирования и защиты распределительных сетей. Например, на городской подстанции такие выключатели позволяют быстро отключить аварийный участок, сохранив питание для остальных районов. Благодаря выкатному исполнению их можно быстро проверять и заменять без долгих простоев.
• Промышленные предприятия. На заводах и фабриках час простоя стоит дорого. Вакуумные выключатели обеспечивают надежное питание станков, печей, конвейеров. Если происходит короткое замыкание, выключатель отключает только поврежденный участок, не останавливая весь процесс.
• Железнодорожный транспорт. В электротяге вакуумные выключатели защищают тяговые подстанции и распределительные устройства. Надежность здесь критична: остановка энергоснабжения может парализовать движение поездов на линии.
• Здания с высоким уровнем электробезопасности. К ним относятся крупные бизнес‑центры, торговые комплексы, медицинские учреждения и дата‑центры. Вакуумные выключатели применяют для защиты сетей. Их преимущество — бесшумность и отсутствие риска выброса вредных веществ.
• Предприятия горнодобывающей промышленности и взрывоопасные объекты. Масляные аппараты в таких условиях небезопасны: при аварии масло может воспламениться. Вакуумные выключатели исключают эту угрозу, что делает их незаменимыми в шахтах, рудниках и на химических производствах.

Благодаря своей универсальности, вакуумные выключатели стали стандартом для среднего напряжения и практически везде вытеснили масляные аналоги.

Современные разработки и тренды

Хотя принцип работы вакуумных выключателей известен еще с середины XX века, сами устройства продолжают активно развиваться. Современные аппараты становятся не только более надежными, но и умными.

Сегодня выключатель — это уже не просто механическое устройство. В него встраивают датчики, которые отслеживают:

• количество коммутаций,
• температуру токоведущих частей,
• состояние привода и изоляции.

Эти данные помогают заранее выявить неисправности и спланировать техническое обслуживание, снижая риск аварий.

Также современные вакуумные выключатели оснащаются интерфейсами для подключения к системам SCADA и IoT‑платформам. Это позволяет диспетчеру в реальном времени видеть состояние выключателей на подстанции или заводе и управлять ими дистанционно.

Как выбрать вакуумный выключатель

Чтобы вакуумный выключатель безопасно включал и отключал электрические цепи, защищал оборудование от аварий, важно правильно его выбрать. Что учесть:

• Класс напряжения сети. 6, 10, 35 кВ — самые распространенные варианты.
• Номинальный ток нагрузки. Нужно знать, какой ток будет протекать через выключатель в нормальном режиме.
• Токи короткого замыкания. Очень важный параметр. Выключатель должен гарантированно отключать максимальные возможные токи КЗ в сети. Чтобы их узнать, нужно уточнить данные по объекту или взять значения из проекта.
• Тип установки. Стационарное исполнение лучше подходит для объектов, где выключатель будет постоянно на месте. Выкатное — для подстанций и распределительных устройств, где важно быстрое обслуживание и возможность замены без отключения всей ячейки.
• Межполюсное (межфазное) расстояние. Определяет габарит самого ВВ по ширине, а также того распределительного устройства, где будут установлены ВВ (часто критично). Наиболее распространенные:150, 210, 275
• Условия эксплуатации — наличие пыли, влажности, вибраций, агрессивной среды. Для шахт или взрывоопасных производств выбирают аппараты с усиленной защитой.
• Коммутационный ресурс. Если выключатель будет использоваться только для аварийных отключений, ресурс может быть стандартным. Если планируются частые переключения (например, на подстанции с секционированием), выбирают аппараты с увеличенным коммутационным ресурсом.

КЭАЗ предлагает широкий ассортимент вакуумных выключателей для подстанций, промышленных предприятий, транспортной инфраструктуры и объектов с повышенными требованиями к электробезопасности. Наши решения соответствуют российским и международным стандартам, отличаются долговечностью и удобством в эксплуатации.
