Средства измерения и учета

Измерения и учет играют важную роль в производстве, энергетике, ЖКХ и многих других сферах. Без точных сведений не получится эффективно управлять ресурсами, контролировать качество продукции, обеспечивать безопасность процессов. Ошибки при замерах и расчетах приводят к авариям, простоям и финансовым потерям, даже к штрафам.

Современные средства учета и измерений помогают избежать перечисленных сложностей. Цифровизация и автоматизация сбора данных помогают моментально получать сведения, анализировать их и исключать возможные ошибки, связанные с человеческим фактором.

В статье рассказываем о разных видах средств измерений и учета, перечисляем требования к ним. Сравниваем возможности устаревших приборов и новейших систем.

Классификация средств измерений и учета

Средства измерений (СИ) — приборы, которые определяют температуру, давление, расход вещества и другие физические величины с заданной точностью. К СИ относятся, например, термометры, манометры, счетчики воды, газа и электроэнергии.

Средства учета — устройства и системы, которые не только измеряют физические величины, но и фиксируют данные для анализа, отчетности или управления ресурсами. Примеры такого оборудования: «умные» счетчики, системы коммерческого учета тепловой энергии.

Чтобы грамотно подобрать средства измерения и учета, нужно ориентироваться в их классификации. Рассмотрим, на какие виды делятся приборы по трем основным параметрам.

По типу измеряемых величин

• Электрические. Вольтметры, амперметры, ваттметры, счетчики электроэнергии. Применяются для контроля параметров электрических сетей и коммерческого учета.
• Тепловые. Теплосчетчики, калориметры, пирометры. Используются для учета тепловых параметров в ЖКХ и на предприятиях.
• Водные. Водосчетчики, расходомеры, уровнемеры. Нужны для контроля потребления воды, мониторинга резервуаров, измерения разных характеристик жидкостей.
• Газовые. Газоанализаторы, расходомеры, счетчики. Разработаны, чтобы следить за потреблением газа, поддерживать безопасность в жилых, коммерческих и промышленных зданиях.

По принципу действия

• Механические. Работают за счет физического взаимодействия деталей без электронных компонентов.
• Электронные. Используют микропроцессоры для обработки сигналов с датчиков.
• Гибридные. Сочетают механические элементы с электронной обработкой данных.

По методу измерения

• Механические: деформационные, ротационные. Деформационные измеряют изменение формы элементов под нагрузкой. Ротационные используют вращающиеся детали для учета расхода.
• Электрические: резистивные, индуктивные. В резистивных измеряемая величина (температура, деформация, влажность) изменяет электрическое сопротивление чувствительного элемента. Это сопротивление преобразуется в измеримый сигнал: напряжение или ток. Работа индуктивных основана на преобразовании измеряемой величины (перемещения, вибрации) в изменение индуктивности катушки за счет модификации магнитного поля.
• Волновые: ультразвуковые, лазерные. Ультразвуковые анализируют время прохождения звука через среду. Лазерные используют отражение светового луча для бесконтактного и высокоточного измерения различных параметров.
• Прочие: радиоизотопные, емкостные. Радиоизотопные применяют излучение для измерения плотности. Емкостные реагируют на изменение диэлектрической проницаемости.

По уровню автоматизации

• Без обратной связи. Просто фиксируют показания без возможности автоматического регулирования.
• С коррекцией погрешностей. Автоматически компенсируют внешние факторы, влияющие на точность показаний.
• Smart с ИИ-аналитикой. Не только измеряют и регулируют, но и прогнозируют изменения параметров.

По назначению

• Бытовые. Счетчики воды, газа и электричества, комнатные термометры. Отличаются простой конструкцией, долговечностью, доступной ценой.
• Промышленные. Датчики давления в трубопроводах, промышленные весы и другое оборудование, используемое в производственных процессах. Такие приборы делают устойчивыми к нагрузкам, высокоточными, защищенными от внешних воздействий.
• Лабораторные. Аналитические весы, pH-метры, хроматографы. Обладают максимальной точностью, обязательно подлежат регулярной калибровке.

Современные требования к приборам

Средства измерений и учета должны обеспечивать точность показаний на протяжении всего срока эксплуатации и соответствовать законодательным нормам. Также важно, чтобы оборудование не отставало от современных технологий: поддерживало дистанционный контроль и могло интегрироваться в автоматизированные системы.

Эти требования продиктованы запросами бизнеса и государства. Предпринимателям важно минимизировать потери ресурсов и лишние финансовые расходы, а государственным организациям — обеспечить прозрачный учет.

Рассмотрим все главные требования и объясним важность соответствия им.

Точность и стабильность измерений

В бытовых условиях погрешности приводят к финансовым потерям поставщиков и пользователей ресурсов. Из-за неточного учета возникают переплаты или недоплаты за электричество, воду, газ, отопление.

В промышленности неточные данные могут нарушить технологические процессы. В результате снизится качество продукции или она вовсе получится непригодной к использованию.
Стабильность показаний важна так же как точность. Погрешность средств измерений и учета должна оставаться в пределах нормы в течение долгого времени, не зависеть от внешних факторов: температуры, влажности или вибраций.

Возможность удаленного мониторинга и передачи данных

Наличие этих функций исключает ошибки при снятии показаний, которые может допустить человек. При авариях и утечках возможность удаленного мониторинга и передачи данных помогают быстро выявить причины проблем и найти их решение.

Какие именно технические параметры должны быть у современных средств измерения и учета:

• поддержка дистанционного считывания через GSM, LoRaWAN, NB-IoT, Wi-Fi;
• наличие встроенных интерфейсов: M-Bus, RS-485 или импульсного выхода;
• совместимость с облачными платформами.

Интеграция с автоматизированными системами управления (АСУ)

Позволяет автоматизировать учет и контроль сведений, собранных с помощью приборов. За счет интеграции с АСУ можно анализировать данные в реальном времени.

Чтобы эти функции стали доступны, средство измерения или учета должно обладать такими характеристиками:

• поддержка промышленных протоколов;
• совместимость со SCADA-системами;
• возможность гибкой настройки под конкретные задачи.

Соответствие государственным стандартам и метрологическая поверка

Средства измерений и учета изготавливают в соответствии с конкретными ГОСТ в зависимости от типа прибора. Вот только несколько примеров таких госстандартов:

• ГОСТ Р 8.993-2020;
• ГОСТ 31818.11-2012;
• ГОСТ Р 52931.

Приборы, которые планируется реализовывать и использовать в сфере государственного регулирования, должны проходить поверки и калибровки. Их проводят с разной частотой, которая зависит от типа устройства. Обязательность таких процедур закреплена в ФЗ «Об обеспечении единства измерений». Без соответствующего сертификата и отметки в паспорте приборы не допускаются к эксплуатации.

Проблемы и вызовы отрасли

Современные системы учета сталкиваются с рядом серьезных проблем, которые снижают эффективность контроля ресурсов и увеличивают финансовые потери.

Устаревшее оборудование

Средний срок службы приборов — 10–15 лет. Устаревшие устройства не соответствуют актуальным требованиям по точности и не интегрируются в новейшие системы учета. В таком оборудовании нет интерфейсов для дистанционного считывания данных.

К чему приводят такие недостатки:

• занижение или завышение реальных значений измеряемых величин;
• необходимость ручного снятия показаний;
• увеличение затрат на обслуживание.

Потери и ошибки в учете ресурсов

Такие проблемы могут появиться под влиянием человеческого фактора при ручном вводе данных, из-за несанкционированного вмешательства в работу приборов или технических погрешностей, возникающих после неправильного монтажа.

Последствие ошибок в учете — финансовый ущерб из-за перерасхода ресурсов.

Отсутствие совместимости между системами учета

С проблемами интеграции сталкиваются, когда используют разные протоколы передач данных, устаревшие интерфейсы, неподходящее программное обеспечение. Из-за этих сложностей невозможно создать единую систему мониторинга — возникают ошибки при передаче данных. Также возможно дублирование функций и, как следствие, избыточные траты.

Пути решения

Чтобы справиться со всеми перечисленными проблемами, нужно подойти к решению комплексно и поэтапно принимать следующие меры:

• Модернизировать используемое оборудование. Заменять устаревшие приборы на «умные».
• Оптимизировать процесс сбора данных. Внедрять автоматизированные системы, использовать IoT-платформы.
• Добиться совместимости систем учета. Стандартизировать протоколы и интерфейсы.

Роль инновационных решений: на примере Optimer M500

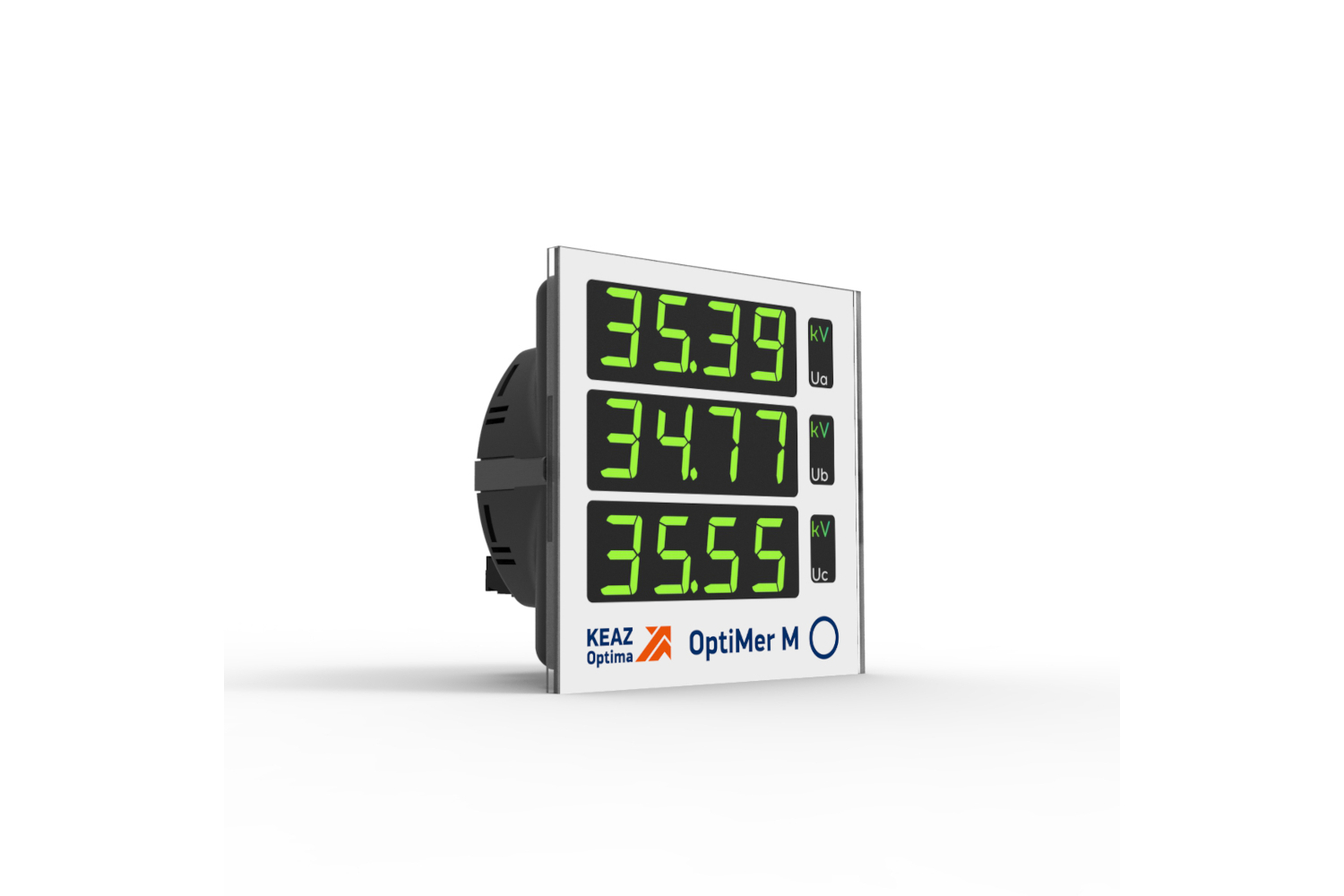

OptiMer М500 — серия многофункциональных измерителей, предназначенных для использования в системах технического учета электроэнергии (без передачи метрологически значимой информации — приборы не внесены в реестр СИ). Устройства отличаются высокой точностью и функциональностью.

OptiMer М500 можно крепить в вырез на любой поверхности. Для монтажа на задней части корпуса есть специальные прижимы.

Преимущества использования OptiMer M500

• Удаленный сбор и анализ данных. Показания передаются в режиме реального времени через RS-485 и Bluetooth. Есть возможность интеграции со SCADA-системами, мониторинга с ПК или мобильного устройства.
• Снижение потерь. Расходы сокращаются за счет точного учета генерации или потребления электроэнергии, быстрого выявления утечек через анализ графиков. Также исключены потери, связанные с несанкционированным доступом, благодаря возможности установить пароль.
• Интеграция в «умные» системы учета и энергоэффективности. Прибор совместим с АСУ, передает данные по RS-485 с использованием протоколов Modbus-RTU, ГОСТ Р МЭК 60870-5-101-2006. Также доступна передача по интерфейсу Ethernet при подключении модуля расширения.
• Возможность работы в паре с другим OptiMer М500. Эта функция есть в режиме «Клиента». Данные с одного устройства отображаются на другом за счет связи по интерфейсу RS-485. Активация происходит через мобильное приложение или конфигуратор для компьютера.

Сферы применения

В OptiMer М500 сочетаются высокая точность, современные интерфейсы связи и гибкая аналитика. Все это делает прибор универсальным решение для цифровизации учета электрической энергии в отраслях, где особо важны прозрачность расчетов, оптимизация расходов и предотвращение аварий. Например, в промышленности, энергосбытовых компаниях или на объектах ЖКХ.

Какие технические и экономические преимущества дает модернизации учета

Сравним устаревшие приборы и OptiMer M500 по трем ключевым критериям.

Затраты

Энергоэффективность и прозрачность учета

На это влияют технические аспекты:

• Получение точных данных в реальном времени. Можно вовремя выявить утечки и перегрузки, оптимизировать работу прибора.
• Составление отчетов в автоматическом режиме. Исключены случайные или намеренные ошибки, которые может допустить человек при сборе данных.
• Интеграция с «умными» системами. Есть возможность прогнозировать потребление.

В итоге использование инновационных средств измерений и учета приводит к снижению потребления электрической энергии, помогает сделать расчеты между поставщиками и пользователям ресурсов прозрачными и точными.

Надежность и оперативность

Современные многофункциональные измерители OptiMer М500 предупреждают аварии. Они фиксируют скачки напряжения в журнале событий, мгновенно отправляют уведомления о критичных отклонениях. Возможность управлять системой удаленно избавляет от необходимости вручную отключать поврежденные линии.

Заключение

Автоматизация процессов и интеграция с цифровыми системами — ключевые факторы успеха в условиях ужесточающихся требований к энергоэффективности и прозрачности учета.
Использование современных средств измерений и учета помогает снизить затраты на обслуживание устройств, минимизировать потери ресурсов и финансов, риски аварий. Внедрение инновационных приборов, таких как OptiMer М500, перестает быть опцией и становится необходимостью для промышленных предприятий, ЖКХ, складов и других объектов.

Чтобы лично испытать все преимущества OptiMer М500, оставьте заявку на консультацию. Наши специалисты расскажут, как правильно подойти к внедрению новой системы учета и помогут подобрать подходящее решение.
