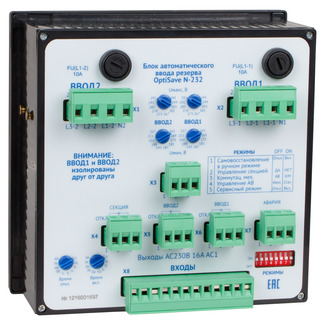

Блок автоматического ввода резерва OptiSave N-232-УХЛ4
Распродажа
Распродажа
* Изображение является справочным
Артикул:250697
Описание и характеристики
Блок автоматического ввода резерва с частотой тока 50/60 Гц, предназначенный для контроля параметров 2-х вводов и управления 3-мя автоматическими выключателями или контакторами.
Классификация
Снято с производства:
2020-08-18T00:00:00
Отметка о прекращении выпуска данного исполнения продукции
Габариты и материалы
Габариты изделия: Ширина (мм):
140
Габариты изделия: Высота (мм):
140
Габариты изделия: Глубина (мм):
78
Электротехнические характеристики
Частота тока (Гц):
50/60
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В):
230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы:
да
Тип контролируемой линии:
Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов:
2
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с):
60
Максимальная задержка включения реле резервного ввода (с):
60
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с):
360
Максимальный ток нагрузки АС1 при напряжении 250В (А):
16
Управление контакторами:
да
Управление автоматическими выключателями с ЭМП:
да
Управление автоматическими выключателями с мотор-приводами:
да
Управление выключателями нагрузки с мотор-приводами:
да
Питание основного и резервного ввода от трансформаторной подстанции:
да
Питание одного из вводов от генераторной установки:
нет
Контроль перекоса фаз:
да
Контроль "слипания" фаз:
да
Аварийная индикация:
да
Поддерживаемое количество управляемых коммутационных аппратов:
3
Индикация состояния вводов:
да
Индикация состояния коммутационных аппаратов "включен/отключен":
да
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален":
да
Монтажные характеристики
Подходит для монтажа на DIN-рейку:
нет
Эксплуатационные характеристики
Степень защиты (IP):
IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):
от -20°С до +55°С
Степень загрязнения:
2
Дополнительные особенности
Подходит для установки в распределительный щит:
да
Контроль максимального трехфазного напряжения:
да
Функция гистерезиса для трехфазного напряжения:
да
Контроль минимального трехфазного напряжения:
да
Обозначения
| Часть названия | Расшифровка |
| OptiSave | серия |
| X1 | классификация по функционалу и характеристикам L - light; N - normal |
| - | разделение |
| X2 | поддерживаемое количество вводов 2 - ввода; 3 - ввода |
| X3 | поддерживаемое количество управляемых коммутационных аппратов 2 - коммутационных аппарата (для схем 2 ввода без секционирования) 3 - коммутационных аппарата (для схем 2 ввода с секционированием) |
| X4 | поддержка индикации состояния коммутационных аппаратов 0 - нет; 1 - есть "включен/отключен"; 2 - есть "включен/отключен", "аварийное срабатывание", "удален" |
| - | разделение |
| X5 | Поддержка в качестве одного из вводов генераторной установки G - да; при отсутствии обозначения - нет |
| - | разделение |
| X6 | Климатическое исполнение и категория размещения УХЛ4 |
