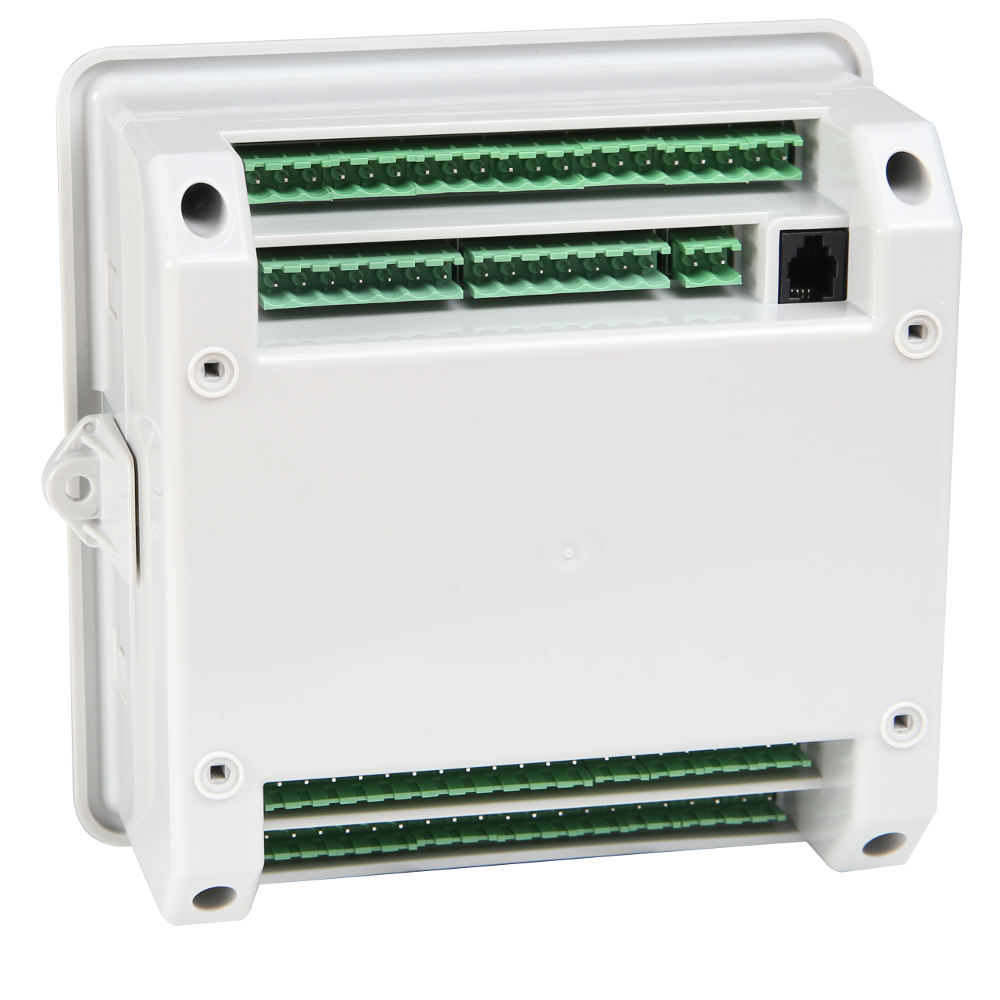

Блок автоматического ввода резерва OptiSave H-243-У3

Name: Блок автоматического ввода резерва OptiSave H-243-У3
Brand: keaz-optima
SKU: 281763
Price: 95646.00 RUB
Availability: InStock
Rating: 5 (3 reviews)

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:281763

c НДС 20%

Базовая цена за единицу, ₽

95 646,00

Базовая цена за единицу, ₽

79 705,00

Введен на замену артикула 250697

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

9032890000

Вес, кг:

1 шт

1,266

Объем, м.куб:

1 шт

0,0025575

Габариты упаковки (содержит 1 шт):

Ширина (мм)

155

Высота (мм)

100

Глубина (мм)

165

Штрих-код EAN13:

1 шт

4600572432207

Академия КЭАЗ

Описание

Блок OptiSave Н-243 применяется в схемах АВР на 2 ввода с секционным выключателем с возможностью управления 4-мя коммутационными аппаратами и интеграцией в систему удаленного контроля и управления по протоколу Modbus RTU.

Основные характеристики

Характеристики ETIM

Категория ETIM: Реле контроля питания
EC002057

Габариты и материалы

Габариты изделия: Ширина (мм): 155
Габариты изделия: Высота (мм): 155
Габариты изделия: Глубина (мм): 77

Электротехнические характеристики

Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы: да
Тип контролируемой линии: Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов: 2
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с): 900
Максимальная задержка включения реле резервного ввода (с): 900
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с): 360
Максимальный ток нагрузки АС1 при напряжении 250В (А): 16
Управление контакторами: да
Управление автоматическими выключателями с ЭМП: да
Управление автоматическими выключателями с мотор-приводами: да
Управление выключателями нагрузки с мотор-приводами: да
Питание основного и резервного ввода от трансформаторной подстанции: да
Питание одного из вводов от генераторной установки: нет
Контроль перекоса фаз: да
Контроль "слипания" фаз: да
Аварийная индикация: да
Поддерживаемое количество управляемых коммутационных аппратов: 4
Индикация состояния вводов: да
Индикация состояния коммутационных аппаратов "включен/отключен": да
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален": да

Монтажные характеристики

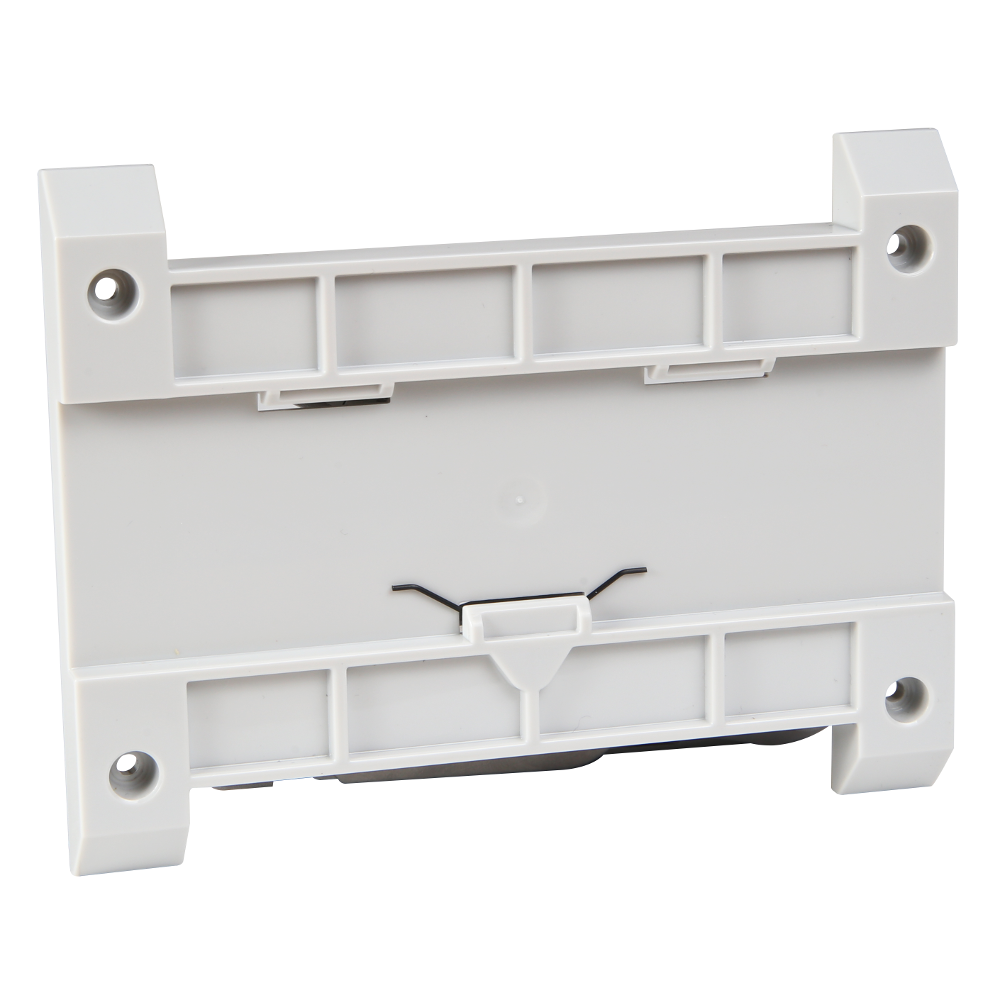

Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень загрязнения: 2

Дополнительные особенности

Подходит для установки в распределительный щит: да
Контроль максимального трехфазного напряжения: да
Функция гистерезиса для трехфазного напряжения: да
Контроль минимального трехфазного напряжения: да

Характеристики ETIM

Категория ETIM: Реле контроля питания
EC002057

Габариты и материалы

Габариты изделия: Ширина (мм): 155
Габариты изделия: Высота (мм): 155
Габариты изделия: Глубина (мм): 77

Электротехнические характеристики

Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы: да
Тип контролируемой линии: Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов: 2
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с): 900
Максимальная задержка включения реле резервного ввода (с): 900
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с): 360
Максимальный ток нагрузки АС1 при напряжении 250В (А): 16
Управление контакторами: да
Управление автоматическими выключателями с ЭМП: да
Управление автоматическими выключателями с мотор-приводами: да
Управление выключателями нагрузки с мотор-приводами: да
Питание основного и резервного ввода от трансформаторной подстанции: да
Питание одного из вводов от генераторной установки: нет
Контроль перекоса фаз: да
Контроль "слипания" фаз: да
Аварийная индикация: да
Поддерживаемое количество управляемых коммутационных аппратов: 4
Индикация состояния вводов: да
Индикация состояния коммутационных аппаратов "включен/отключен": да
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален": да

Монтажные характеристики

Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень загрязнения: 2

Дополнительные особенности

Подходит для установки в распределительный щит: да
Контроль максимального трехфазного напряжения: да
Функция гистерезиса для трехфазного напряжения: да
Контроль минимального трехфазного напряжения: да

OptiSave₁ H₂-2₃-4₄-3₅-УЗ

Серия	OptiSave
Классификация по функционалу и характеристикам	L - light (облегченное исполнение)	N - normal (стандартное исполнение)	H - расширенный функционал
Поддерживаемое количество вводов	2
Поддерживаемое количество управляемых коммутационных аппаратов	3 - коммутационных аппарата (для схем 2 ввода без секционирования с неприоритетной нагрузкой)		4 - четыре коммутационных аппарата (коммутационные аппараты вводов, секционный коммутационный аппарат и коммутационный аппарат управления неприоритетной нагрузкой)
Поддержка индикации состояния коммутационных аппаратов	0 - нет	1 - есть "включен/отключен"	2 - есть "включен/отключен", "аварийное срабатывание", "удален"	3 - контролируется состояния "включено/отключено", "отключено автоматически" и "установлен/удален"
Поддержка в качестве одного из вводов генераторной установки	G - да		При отсутствии обозначения - нет
Климатическое исполнение и категория размещения	УХЛ4		УЗ

Техническая информация

Catalog OptiSave EN 3,67 МБ

Каталог Блок автоматического ввода резерва OptiSave H 8,35 МБ

ПС OptiSave H-243-У3 176,33 КБ

Руководства

Руководство по эксплуатации OptiSave H-243 1,82 МБ

Референции (отзывы)

Референция Диарт 1,27 МБ

Сертификаты

Сертификат ТР ТС Блоки автоматического ввода резерва 5,60 МБ

Декларации

ДС ТР ТС 004,020 БАВР OptiSave 345,25 КБ

3D-модели

3D-модель OptiSave H-243/H-233-G 21,03 МБ

3D-модель OptiSave H-243/H-233-G c адаптером 15,26 МБ

Чертежи

Чертеж OptiSave-H 211,61 КБ

Подтверждение производства в РФ

Заключение № 719 (АО КЭАЗ) 0,53 МБ

Акт экспертизы ТПП 260,89 КБ

Схемы НКУ

Схема H-243 (N232) ЭМП ВА57 122,78 КБ

Схема H-243 (N232) ЭМП ВА55 131,15 КБ

Схема H-243 (N232) ЭМП ВА51-39 126,76 КБ

Схема H-243 (N232) ПМЛ 113,29 КБ

Схема H-243 (N232) Optistart K3 113,46 КБ

Схема H-243 (N232) OptiMat D 100-630 110,07 КБ

Схема H-243 (N232) OptiMat A S2-S4 84,40 КБ

Схема OptiSave H243 OptiMat D100 (160, 250) 115,32 КБ

Схема OptiSave H243 OptiMat D400 (630) 115,28 КБ

Схема OptiSave H243 OptiMat D1000 (1600) 68,61 КБ

Схема OptiSave H243 OptiMat A S2, S4 324,31 КБ

Схема OptiSave H243 OptiMat A S1 281,60 КБ

Схема OptiSave H243_ВА57-35, ВА57-39 316,56 КБ

Схема OptiSave H243, ВА53, ВА55 312,92 КБ

Прочее

База данных для EPLAN Electric P8 OptiSave 11,90 МБ

ModBus Test OptiSave H-243/H-233-G-У3 v1.0.2 111,63 КБ

Письмо о снятии с продаж OptiSave N 227,45 КБ
