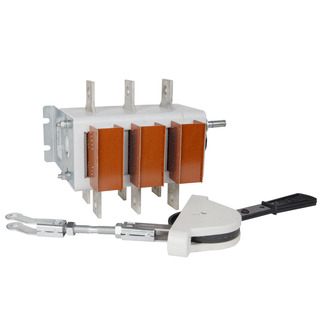

Выключатель-разъединитель ВР32-39-А71240-630А-УХЛ3-КЭАЗ

{{images[mainKey].description}} - КЭАЗ
{{::image.description}} - КЭАЗ

* Изображение является справочным

logo

Базовая цена за единицу,

35 802,00

Базовая цена за единицу,

29 835,00
Дистрибьюторы

Купить у дистрибьютора

.

После нажатия на кнопку "Купить" Вы будете перенаправлены на сайт дистрибьютора.

{{buyButtonShowSpinner ? '' : 'Купить'}}
Товары с конфликтами
Наименование
Артикул
Не хватает
Замена
Артикул
Добавить

Наименование:

Артикул:

Не хватает:

Замена:

Артикул:

Добавить:

ЗамененСнят с производства
Чтобы добавить товар в избранноеВОЙДИТЕ или  ЗАРЕГИСТРИРУЙТЕСЬ
Доступно:
СкладВ наличииТребуемое количествоИнформ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях

Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.

Остатки на складах дистрибьюторов Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия
"Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8536508008
Вес, кг:
1 шт
7,53
Объем, м.куб:
1 шт
0,01674
Габариты упаковки (содержит 1 шт):
Ширина (мм)
310
Высота (мм)
240
Глубина (мм)
225
Штрих-код EAN13:
1 шт
4600572105361
Описание

Выключатель-разъединитель 3 полюсный на номинальный ток 630 А, в котором установлена несъемная рукоятка.

Основные характеристики
Характеристики ETIM
  • Категория ETIM: Выключатель-разъединитель нагрузки
    EC000216
Классификация
  • Тип изделия: Выключатель-разъединитель
Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 630
    Ток, при котором устройство работает в нормальных условиях.
  • Частота тока (Гц): 50/60
    Количество колебаний переменного тока в секунду.
  • Род тока: AC/DC
    AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
  • Номинальное рабочее напряжение переменного тока Ue (В): 660
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Номинальное рабочее напряжение постоянного тока Ue (В): 440
    Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
  • Вспомогательные (свободные) контакты: нет
    Вспомогательные контакты указывает на положение контактов автоматического выключателя.
  • Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 16
    Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
  • Номинальный условный ток короткого замыкания Iq (кА): 32
    Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
  • Число направлений коммутации: 2
  • Номинальное напряжение изоляции Ui (В): 660
    Характеризует изоляционные свойства аппарата.
  • Условный тепловой ток на открытом воздухе Ith (A): 630
    Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
  • Условный тепловой ток в оболочке Ithe (A): 500
    Значение тока, который должен использоваться для испытаний на превышение температуры аппарата, смонтированного в предусмотренной для него оболочке.
Монтажные характеристики
  • Способ крепления (монтажа): винт
  • Макс. сечение присоединяемых проводов (мм²): 480
  • Способ установки: стационарный с креплением на панели
  • Расположение плоскости присоединения внешних проводников: перпендикулярно
    Параллельное или перпендикулярное.
  • Расположение рукоятки ручного привода: правое
Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: УХЛ3
  • Степень защиты (IP): IP00
    Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
  • Диапазон рабочих температур (˚С): от -60°С до +40°С
  • Гарантийный срок эксплуатации (лет): 3
  • Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ТУ 3424-036-05758109-2006
  • Тип элемента управления: рычажковый (перекидной рычаг)
  • Дополнительное оборудование: дугогас. камеры
    Возможность использования дополнительного оборудования.
  • Подходит для монтажа в горизонтальной плоскости: да
  • Пригоден в качестве предохранительного выключателя: да
  • Вид рукоятки: передняя смещенная
  • Исполнение рукоятки: несъемная
  • Подходит для фронтального монтажа: да
  • Моторный привод встроенный: нет
  • Моторный привод (дополнительно): нет
  • Пригоден в качестве устройства аварийной остановки: да
  • Пригоден в качестве сервисного выключателя: да
  • Компактная версия выключателя-разъединителя: нет
  • Подходит для установки в распределительный щит: да
  • Подходит для промежуточного монтажа: нет
  • Взаимоблокирующий (-ая): нет
Характеристики ETIM
  • Категория ETIM: Выключатель-разъединитель нагрузки
    EC000216
Классификация
  • Тип приёмки: ОТК
    ОТК - приемка отделом технического контроля производителя
    АЭС - для атомных электростанций
    РЕГ - морской/речной регистр
    ПЗ - приемка заказчика
  • Тип изделия: Выключатель-разъединитель
Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 630
    Ток, при котором устройство работает в нормальных условиях.
  • Частота тока (Гц): 50/60
    Количество колебаний переменного тока в секунду.
  • Род тока: AC/DC
    AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
  • Номинальное рабочее напряжение переменного тока Ue (В): 660
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Номинальное рабочее напряжение постоянного тока Ue (В): 440
    Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
  • Вспомогательные (свободные) контакты: нет
    Вспомогательные контакты указывает на положение контактов автоматического выключателя.
  • Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 16
    Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
  • Номинальный условный ток короткого замыкания Iq (кА): 32
    Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
  • Число направлений коммутации: 2
  • Номинальное напряжение изоляции Ui (В): 660
    Характеризует изоляционные свойства аппарата.
  • Условный тепловой ток на открытом воздухе Ith (A): 630
    Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
  • Условный тепловой ток в оболочке Ithe (A): 500
    Значение тока, который должен использоваться для испытаний на превышение температуры аппарата, смонтированного в предусмотренной для него оболочке.
Монтажные характеристики
  • Способ крепления (монтажа): винт
  • Макс. сечение присоединяемых проводов (мм²): 480
  • Способ установки: стационарный с креплением на панели
  • Расположение плоскости присоединения внешних проводников: перпендикулярно
    Параллельное или перпендикулярное.
  • Расположение рукоятки ручного привода: правое
Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: УХЛ3
  • Степень защиты (IP): IP00
    Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
  • Диапазон рабочих температур (˚С): от -60°С до +40°С
  • Группа условий эксплуатации: М4
  • Категория применения IEC и номинальный ток: 630A AC-21B, 630A DC-21B, 250A AC-22B, 315A DC-22B
  • Механическая износостойкость (циклов "ВО"): 16 000
  • Гарантийный срок эксплуатации (лет): 3
  • Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ТУ 3424-036-05758109-2006
  • Тип элемента управления: рычажковый (перекидной рычаг)
  • Дополнительное оборудование: дугогас. камеры
    Возможность использования дополнительного оборудования.
  • Подходит для монтажа в горизонтальной плоскости: да
  • Пригоден в качестве предохранительного выключателя: да
  • Вид рукоятки: передняя смещенная
  • Исполнение рукоятки: несъемная
  • Подходит для фронтального монтажа: да
  • Моторный привод встроенный: нет
  • Моторный привод (дополнительно): нет
  • Пригоден в качестве устройства аварийной остановки: да
  • Пригоден в качестве сервисного выключателя: да
  • Компактная версия выключателя-разъединителя: нет
  • Подходит для установки в распределительный щит: да
  • Подходит для промежуточного монтажа: нет
  • Взаимоблокирующий (-ая): нет

ВР32-Х1Х23Х4Х5Х6Х7Х89…А-Л-Х10

Часть названияРасшифровка
ВР32Серия
Х1Х2Обозначение условного теплового тока: 31 – 100 А; 35 – 250 А; 37 – 400 А; 39 – 630 А
Х3Исполнение рукоятки: А – несъемная; В – съемная
Х4Количество полюсов и число направлений:
1 – однополюсный на одно направление;
2 – двухполюсный на одно направление;
3 – трехполюсный на одно направление;
4 – четырехполюсный на одно направление;
5 – однополюсный на два направления;
6 – двухполюсный на два направления;
7 – трехполюсный на два направления;
8 – четырехполюсный на два направления
Х5Дугогасительные камеры: 0 – отсутствие; 1 – наличие
Х6Расположение плоскости присоединения внешних зажимов выводов: 1- параллельно плоскости монтажа; 2 – перпендикулярно плоскости монтажа; 3 – комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа;
4 – комбинированное: ввод перпендикулярно, вывод параллельно плоскости монтажа
Х7Вид ручного привода: 0 – без привода; 2 – боковая рукоятка; 3 – передняя поворотная рукоятка; 4 – передняя смещенная рукоятка; 5 – боковая смещенная рукоятка
Х8Вспомогательные контакты: 0 – отсутствие; 1 - наличие
Х9…АНоминальный ток, А
ЛИсполнение привода слева
Х10Климатическое исполнение и категория размещения: УХЛ3 или Т
