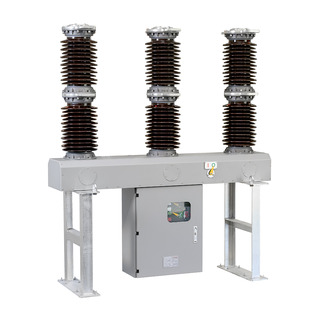

Выключатель вакуумный OptiMat BB-MD-35-25/1600-8-FX-40-1101000-3-0-TM0S-S-0 УХЛ1
* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8535210000
Вес, кг
1 шт:
860
Объём, м.куб
1 шт:
3,70136
Габариты упаковки (1 шт)
Ширина (мм):
2000
Высота (мм):
3559
Глубина (мм):
520
Штрих-код EAN13
1 шт:
4600572845984
Артикул:424690
Базовая цена за единицу
3 775 488,004 606 095,36 ₽
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
В наличии
Требуемое количество
Сроки готовности*
Только из наличияОстатки на складах дистрибьюторов
В наличии у дистрибьюторовОписание и характеристики
Толкатели кнопок аварийной остановки с пластиковым основанием новой серии OptiSignal являются компонентом для самостоятельной сборки кнопок и представляют современное решение, имеют степень защиты IP65 и широкий диапазон температуры эксплуатации от -50 до +55 C. Оборудование предназначено для применения в тяжелых условиях эксплуатации, в т.ч. в решениях для ответственных областей промышленности.
Классификация
Тип изделия:
Выключатель вакуумный
Габариты и материалы
Габариты изделия: Ширина (мм):
2 000
Габариты изделия: Высота (мм):
3 754
Габариты изделия: Глубина (мм):
1 000
Электротехнические характеристики
Напряжение моторного привода:
AC230
Количество полюсов:
3
Номинальный ток In (А):
1 600
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):
50
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В):
35 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):
25
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:
11НО/11НЗ
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:
Да
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный продолжительный ток Iu (А):
1 600
Максимальное рабочее напряжение (В):
40 500
Номинальное напряжение питания цепи управления Us (В):
AC230
Род тока питания цепи управления:
AC
Расцепитель минимального напряжения (В):
Нет
Монтажные характеристики
Способ установки:
стационарный
Вид присоединяемых проводников:
Медная/алюминиевая шина
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
Климатическое исполнение и категория размещения:
УХЛ1
Гарантийный срок эксплуатации (лет):
5
Дополнительные особенности
Обрамление:
нет
Способ соединения вторичных цепей:
Клеммник
Способ заземления:
Болт заземления
Катушка блокировки включения выключателя при отсутствии оперативного питания:
нет
Реле защиты от повторного включения:
да
Блокирующий электромагнит перемещения выкатного элемента:
нет
Вид привода:
Пружинно-моторный
Стандарт российский (ГОСТ, ТУ):
ТУ
Межполюсное расстояние (мм):
770
Расстояние между полюсами устройства.
Тип оборудования:
Выключатель вакуумный
Обозначения
OptiMat BB-X1-X2-X3/X4-X5-Х6-X7X8-X9X10X11X12X13X14X15-X16-X17-X18X19X20-X21-X22X23
Шифр параметра | Обозначение | Варианты исполнений |
| OptiMat BB | Торговое наименование | – |
X1 | Видпривода | MD – пружинно-моторный |
| X2 | Номинальноенапряжение,кВ | 35 |
| X3 | Номинальныйтокотключения,кА | 20; 25; 31,5 |
| X4 | Номинальныйток,А | 630; 1000; 1250; 1600; 2000; 2500 |
| X5 | Конструктивноеисполнение | 8 - с фарфоровой изоляцией 9 - с полимерной изоляцией |
| X6 | Исполнение | FX – стационарный |
| X7 | Межфазноерасстояние,мм | 4 – 770 |
| X8 | Межфазныеперегородки | 0 - нет |
| X9 | Напряжениемоторногопривода,В | 1 – AC230 2 – DC220 |
| X10 | Напряжение цепей управления, В | 1 – AC230 2 – DC220 |
X11 | Блокирующий электромагнит перемещения выкатного элемента | 0 – нет |
| X12 | Реле защиты от повторного включения | 0 – нет 1 – есть |
| X13 | Расцепитель минимального напряжения | 0 – нет 1 – есть(мгновенный) 2 – расцепитель заменяется на электромагнит отключения |
X14 | Шунтовая катушка отключения: | 0 – нет 1 – 2 катушки отключения сверх тока, 5А (A, C фаза) |
| X15 | Катушка блокировки | 0 – нет |
| включения выключателя при отсутствии оперативного питания | 1 – есть | |
| X16 | Способ заземления | 1 – болт заземления |
| X17 | Обрамление | 0 – нет 1 – есть |
X18 | Способ соединения вторичных цепей | TM – клеммник |
| X19 | Длина жгута,м. | 0 – нет (для исполнения с клеммником) |
| X20 | Расположение разъема | S – стандартное |
| X21 | Принципиальная схема вторичных цепей | S – стандартная C – схема заказчика |
| X22 | Комплект ЗИП | 0 – нет 1 – есть |
| X23 | Климатическое исполнение по ГОСТ15150–69 | УХЛ1 |
