* Как узнать сроки готовности на продукцию?Выключатель автоматический ВА56-43-304770-1600А-690AC-НР230AC/220DC-ПЭ220DC-УХЛ3-КЭАЗ

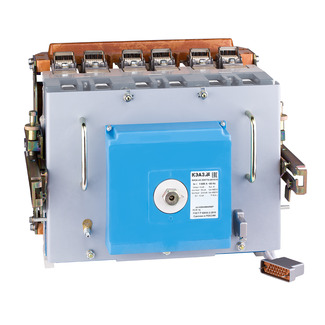

* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536209007
Вес, кг
1 шт:
53
Объём, м.куб
1 шт:
0,05710819
Габариты упаковки (1 шт)
Ширина (мм):
438
Высота (мм):
464
Глубина (мм):
281
Штрих-код EAN13
1 шт:
4600572777582
Артикул:388033
Базовая цена за единицу
435 660,00363 050,00 ₽
При отсутствии договора с КЭАЗ обязательна предоплата.
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
Склад МоскваВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ НОВОСИБИРСКВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ЕКАТЕРИНБУРГ (Сервис-ЭТ)В наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ САМАРАВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ВладивостокВ наличии
0Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
Описание и характеристики
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А.
Характеристики ETIM
Категория ETIM:
Силовой автоматический выключатель
EC000228
Количество вспомогательных переключающих контактов (EF003531):
0
EF003531
Тип изделия/компонента (RF000040):
Выключатель автоматический в литом корпусе
RF000040
Номинальное напряжение (EF003977):
690...690 В
EF003977
Возможность установки индикатора отключения (EF007006):
Нет
EF007006
Вид подключения главной электрической цепи (EF006671):
Подключение спереди
EF006671
Номинальная отключающая способность Icu при 400 В, 50 Гц (EF007048):
80 кА
EF007048
Количество вспомогательных нормально разомкнутых (НО) контактов (EF001376):
3
EF001376
Встроенная защита от замыканий на землю (EF007296):
Нет
EF007296
Тип подключения силовой электрической цепи (EF006819):
Винтовое соединение
EF006819
С расцепителем минимального напряжения (EF007518):
Нет
EF007518
Тип элемента управления (EF006976):
Рычажковый (перекидной рычаг)
EF006976
Количество вспомогательных нормально замкнутых (НЗ) контактов (EF001377):
3
EF001377
Степень защиты (IP) (EF005474):
IP00
EF005474
Номинальный продолжительный ток Iu (EF001389):
1600 А
EF001389
Моторный привод встроенный (EF006697):
Да
EF006697
Диапазон регулировки теплового расцепителя (EF002336):
1600...1600 А
EF002336
Конструкция прибора (EF008240):
Встраиваемое устройство фиксированной установки (стационарный)
EF008240
Подходит для монтажа на DIN-рейку (Ω-типа) (EF007250):
Нет
EF007250
Моторный привод опционально (EF007386):
Нет
EF007386
Количество полюсов (EF001391):
3
EF001391
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм):
503
Габариты изделия: Высота (мм):
380
Габариты изделия: Глубина (мм):
495
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
1 600
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):
50/60
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:
3з+3р, ВКС
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:
да
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Наличие независимого расцепителя:
да
Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Количество вспомогательных размыкающих контактов:
3
Количество вспомогательных замыкающих контактов:
3
Номинальное напряжение изоляции Ui (В):
690
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):
6
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А):
1 600
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
80
Монтажные характеристики
Способ крепления (монтажа):
винт
Присоединение внешних проводников:
заднее
Возможность самостоятельного подключения дополнительных устройств:
нет
Способ установки:
выдвижной
Макс. сечение присоединяемых медных шин (мм):
2(100х12)
Вид присоединяемых проводников:
шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
Степень защиты (IP):
IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
УХЛ3
Диапазон рабочих температур (˚С):
от -50°С до +55°С
Категория применения по селективности:
неселективный
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 60947-2
Дополнительный расцепитель:
НР230AC/220DC
Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации:
да
Тип оборудования:
Выключатель автоматический
