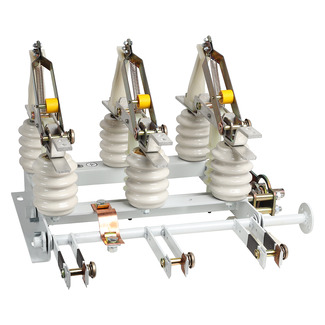

* Как узнать сроки готовности на продукцию?Выключатель нагрузки ВНА-10/630-Лпр-з-И2-У2-ИФ-КЭАЗ
* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8535302000
Вес, кг
1 шт:
62
Объём, м.куб
1 шт:
0,226822
Габариты упаковки (1 шт)
Ширина (мм):
635
Высота (мм):
760
Глубина (мм):
470
Штрих-код EAN13
1 шт:
4600572757287
Артикул:379021
Базовая цена за единицу
89 898,1473 687,00 ₽
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
В наличии
Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
В наличии у дистрибьюторовОписание и характеристики
Высоковольтный 3 полюсный выключатель нагрузки переменного тока на номинальный ток 630 А.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Выключатель нагрузки
Габариты и материалы
Габариты изделия: Ширина (мм):
532
Габариты изделия: Высота (мм):
401
Габариты изделия: Глубина (мм):
455
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
630
Ток, при котором устройство работает в нормальных условиях.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
10 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода:
ПР-10
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):
51
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Выходной ток (A):
630
Номинальный выходной ток.
Максимальное рабочее напряжение (В):
12 000
Монтажные характеристики
Расположение рукоятки ручного привода:
левое
Эксплуатационные характеристики
Степень защиты (IP):
IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
У2
Диапазон рабочих температур (˚С):
от -45°С до +45°С
Группа условий эксплуатации:
М6
Механическая износостойкость (циклов "ВО"):
2 000
Гарантийный срок эксплуатации (лет):
5
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ГОСТ 17717-79
Межполюсное расстояние (мм):
200
Расстояние между полюсами устройства.
Количество коммутационных положений:
1
Количество положений ручки.
Наличие заземляющих ножей:
да
Покрытие каркаса:
Каркас окрашен
Тип оборудования:
Выключатель нагрузки
Обозначения
ВНАХ1-10/X2-20-X3-X4-X5-Х6-(Х7Х8Х9)-КЭАЗ
| Шифр параметра | Обозначение | Варианты исполнений |
| ВНА | Серия (Выключатель нагрузки автогазовый) | – |
| X1 | Исполнение привода и его расположение | П – привод главных ножей и заземляющих ножей расположен справа; |
| Л – привод главных ножей и заземляющих ножей расположен слева; | ||
| Пш – правосторонний штурвальный привод; | ||
| Лш – левосторонний штурвальный привод; | ||
| Пр – продольный привод справа; | ||
| Лр – продольным привод слева; | ||
| П(л) – привод главных ножей – справа, привод ножей заземления – слева; | ||
| Л(п) – привод главных ножей – слева, привод ножей заземления – справа; | ||
| П(п,л) – привод главных ножей – справа, привод ножей заземления со стороны шарнирных контактов – справа, привод ножей заземления со стороны неподвижных контактов – слева; | ||
| П(л,п) – привод главных ножей – справа, привод ножей заземления со стороны шарнирных контактов – слева, привод ножей заземления со стороны неподвижных контактов – справа; | ||
| П(л,л) – привод главных ножей – справа, привод ножей заземления со стороны шарнирных контактов – слева, привод ножей заземления со стороны неподвижных контактов – слева; | ||
| Л(п,л) – привод главных ножей – слева, привод ножей заземления со стороны шарнирных контактов – справа, привод ножей заземления со стороны неподвижных контактов – слева; | ||
| Л(л,п) – привод главных ножей – слева, привод ножей заземления со стороны шарнирных контактов – слева, привод ножей заземления со стороны неподвижных контактов – справа; | ||
| Л(п,п) – привод главных ножей – слева, привод ножей заземления со стороны шарнирных контактов – справа, привод ножей заземления со стороны неподвижных контактов – справа | ||
| 10 | Номинальное напряжение, кВ | – |
| X2 | Номинальный ток, А | 400; 630 |
| 20 | Сквозной ток короткого замыкания, кА | – |
| X3 | Наличие и расположение встроенных ножей заземления | Без обозначения – отсутствие ножей заземления; |
| Iз – заземляющие ножи со стороны неподвижных контактов; | ||
| IIз – заземляющие ножи со стороны шарнирных контактов; | ||
| IIIз – заземляющие ножи с двух сторон; | ||
| X4 | Наличие встроенных контактов для патронов типов | Без обозначения – отсутствие контактов; |
| ПТ1.1; ПТ1.2; ПТ1.3; ПТ-VK | ||
| X5 | Материал опорных изоляторов | Ф – фарфоровые; |
| П – полимерные | ||
| X6 | Климатическое исполнение и категория размещения по ГОСТ15150-69 | УХЛ2; У2; У3 |
| Х7, Х8, Х9 | Обозначения специсполнения | – |
| КЭАЗ | Торговая марка | – |
Пример записи изделия при заказе:
Выключатель нагрузки ВНАП(л,л)-10/630-20-IIIз-ПТ1.2-Ф-УХЛ2-КЭАЗ
Выключатель нагрузки автогазовый ВНА с приводом главных ножей – справа, с приводом ножей заземления (находящихся со стороны шарнирных контактов) – слева, с приводом ножей заземления (находящихся со стороны неподвижных контактов) – слева, на номинальное напряжение 10 кВ, на номинальный ток 630 А, со сквозным током короткого замыкания 20 кА, с заземляющими ножами с двух сторон, со встроенными контактами для патронов типа ПТ1.2, с фарфоровыми опорными изоляторами, климатического исполнения и категории размещения УХЛ2, производства АО «КЭАЗ».
