Основные характеристики
Характеристики ETIM
- Категория ETIM: Аксессуары для разъединителя высокого напряжения
EC003511
Габариты и материалы
- Габариты изделия: Ширина (мм): 746
- Габариты изделия: Высота (мм): 1 573
- Габариты изделия: Глубина (мм): 1 003
Электротехнические характеристики
- Напряжение моторного привода: пост 220
- Количество полюсов: 3
- Номинальный ток In (А): 630 Ток, при котором устройство работает в нормальных условиях.
- Частота тока (Гц): 50 Количество колебаний переменного тока в секунду.
- Номинальное рабочее напряжение переменного тока Ue (В): 10 000 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Предельная коммутационная способность переменного тока Icu (кА): 31,5 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
- Вспомогательные (свободные) контакты: 12 Вспомогательные контакты указывает на положение контактов автоматического выключателя.
- Наличие привода: имеется Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
- Номинальный продолжительный ток Iu (А): 630
- Максимальное рабочее напряжение (В): 12 000
- Номинальное напряжение питания цепи управления Us (В): 220
- Род тока питания цепи управления: AC/DC
- Расцепитель минимального напряжения (В): отсутствует
Монтажные характеристики
- Вид присоединяемых проводников: шина Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
Дополнительные особенности
- Вид привода: пружинно-моторный
- Способ соединения вторичных цепей: разъем
- Реле защиты от повторного включения: да
- Шунтовая катушка отключения: отсутствует
- Катушка блокировки включения выключателя при отсутствии оперативного питания: нет
- Обрамление: нет
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
- Межполюсное расстояние (мм): 210 Расстояние между полюсами устройства.

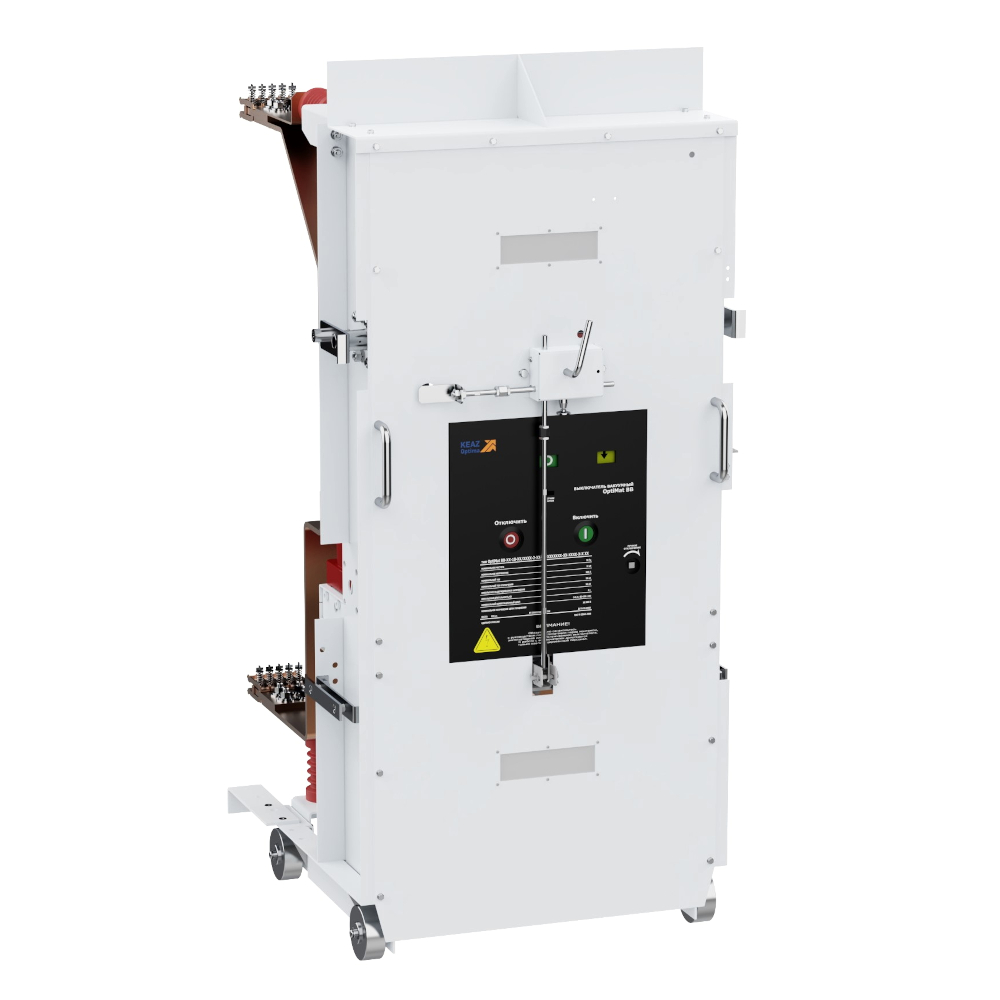

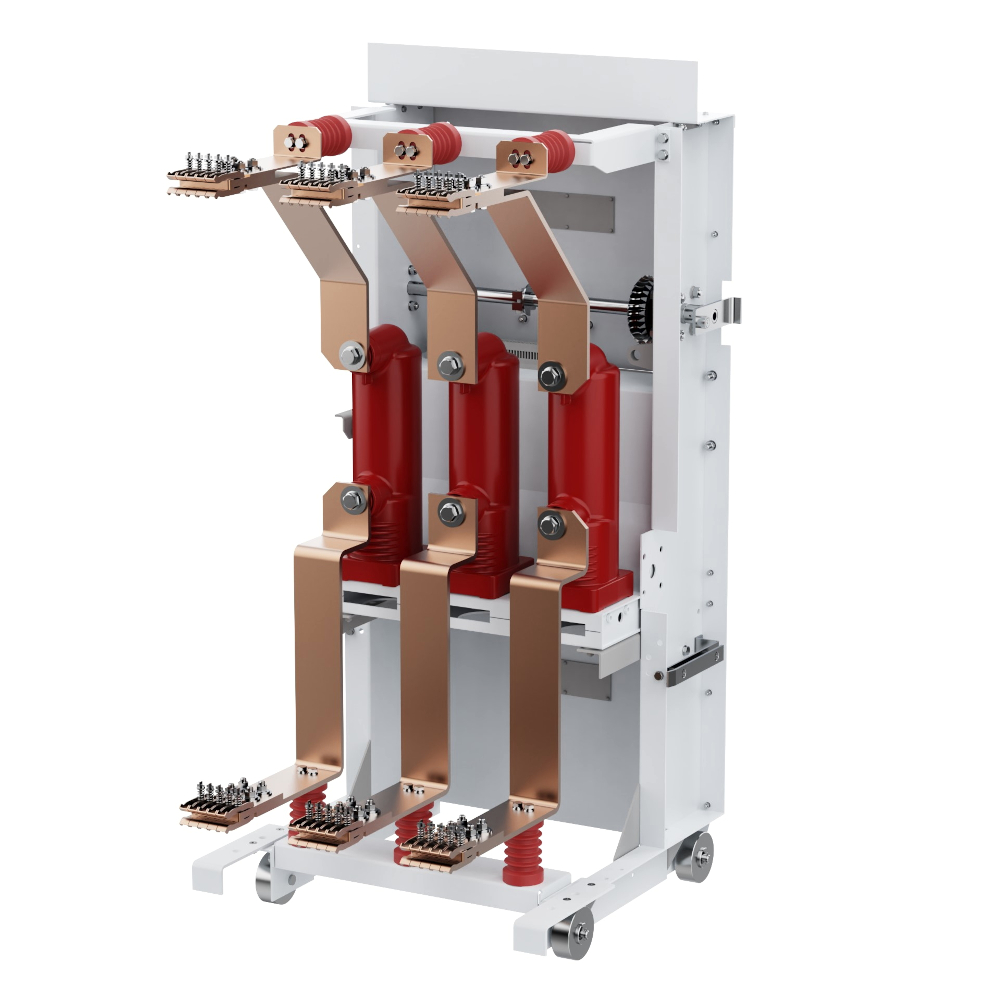

- Тип оборудования: Выкатной элемент
