Основные характеристики
Характеристики ETIM

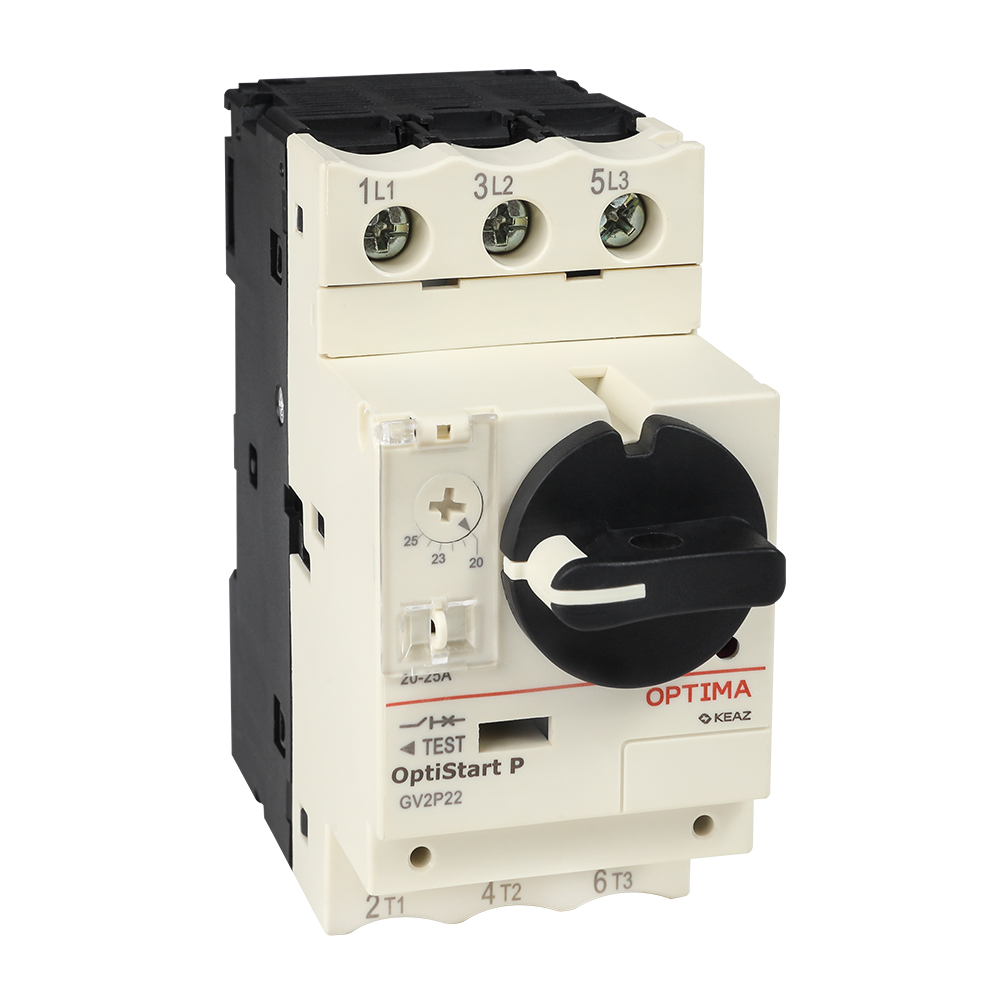

- Категория ETIM: Автоматический выключатель (автомат) защиты двигателя
EC000074
Габариты и материалы
- Габариты изделия: Ширина (мм): 44,5
- Габариты изделия: Высота (мм): 87
- Габариты изделия: Глубина (мм): 97
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 0,63 Ток, при котором устройство работает в нормальных условиях.
- Диапазон регулировки теплового расцепителя (А): 0,4-0,63 Этот параметр позволяет провести более точную настройку автоматического выключателя.
- Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
- Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный - Номинальное рабочее напряжение переменного тока Ue (В): 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Уставка расцепителей токов короткого замыкания: 8 Порядок кратности номинальному току, при котором срабатывает расцепитель.
- Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
- Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
- Количество главных замыкающих контактов: 3 Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 100
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 100
- Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100
Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Тип подключения: Винтовое соединение
Эксплуатационные характеристики
- Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
- Диапазон рабочих температур (˚С): от -20°С до +60°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-2, ГОСТ IEC 60947-4-1
