Выключатель нагрузки ВНК-39-71131-630А-IP54-УХЛ3-КЭАЗ

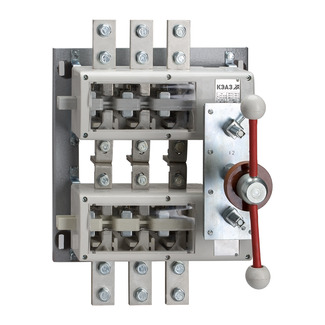

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:359102

c НДС 20%

Продажа из наличия

Базовая цена за единицу, ₽

111 705,60

Базовая цена за единицу, ₽

93 088,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

Упаковочная норма

Вес, кг:

14,19

Объем, м.куб:

0,020535

Штрих-код EAN13:

4600572651714

Описание

Выключатель нагрузки 3 полюсный на номинальный ток 630 А с расположением рукоятки ручного привода с максимальным сечением присоединяемых медных шин - 2(4х50) мм.

Основные характеристики

Характеристики ETIM

Категория ETIM: Выключатель-разъединитель нагрузки
EC000216

Классификация

Тип изделия: Выключатель-разъединитель

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 630
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC/DC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 660
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Вспомогательные (свободные) контакты: есть
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 15
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальный условный ток короткого замыкания Iq (кА): 30
Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации: 1
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 1 000
Характеризует изоляционные свойства аппарата.

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 2х240
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(4х50)
Расположение плоскости присоединения внешних проводников: параллельно
Параллельное или перпендикулярное.
Расположение рукоятки ручного привода: переднее
Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3424-063-05758109-2012
Тип элемента управления: прочее
Подходит для монтажа в горизонтальной плоскости: да
Вид рукоятки: передняя
Исполнение рукоятки: несъемная
Модель/исполнение: Выключатель ВКЛ/ОТКЛ
Подходит для установки в распределительный щит: да
Подходит для промежуточного монтажа: нет
Подходит для монтажа на передней стенке, 4 отверстия: да
Комплектное устройство в корпусе: да

Характеристики ETIM

Категория ETIM: Выключатель-разъединитель нагрузки
EC000216

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика
Тип изделия: Выключатель-разъединитель

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 630
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC/DC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 660
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Вспомогательные (свободные) контакты: есть
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 15
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальный условный ток короткого замыкания Iq (кА): 30
Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации: 1
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 1 000
Характеризует изоляционные свойства аппарата.

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 2х240
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(4х50)
Расположение плоскости присоединения внешних проводников: параллельно
Параллельное или перпендикулярное.
Расположение рукоятки ручного привода: переднее
Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -60°С до +40°С
Группа условий эксплуатации: М4, М25, М29
Категория применения IEC и номинальный ток: AC-21 B, AC-22 B, AC-23 B, DC-21 B, DC-22 B, DC-23 B, 630A
Механическая износостойкость (циклов "ВО"): 6 300
Гарантийный срок эксплуатации (лет): 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3424-063-05758109-2012
Тип элемента управления: прочее
Подходит для монтажа в горизонтальной плоскости: да
Вид рукоятки: передняя
Исполнение рукоятки: несъемная
Модель/исполнение: Выключатель ВКЛ/ОТКЛ
Подходит для установки в распределительный щит: да
Подходит для промежуточного монтажа: нет
Подходит для монтажа на передней стенке, 4 отверстия: да
Комплектное устройство в корпусе: да

ВНК-Х₁Х₂-Х₃-1-1-3-Х₄-N-Х₅…А-Х₆

Часть названия	Расшифровка
ВНК	Серия
Х₁Х₂	Обозначение условного теплового тока: 35 – 250 А; 37 – 400 А; 39 – 630 А;41 – 1000 А; 43 – 1600 А
Х₃	Количество полюсов и число направлений: 1 – однополюсный на одно направление; 2 – двухполюсный на одно направление; 3 – трехполюсный на одно направление; 4 – четырехполюсный на одно направление; 5 – однополюсный на два направления; 6 – двухполюсный на два направления; 7 – трехполюсный на два направления
1	Присоединение внешних зажимов: переднее
1	Расположение плоскости присоединения внешних зажимов: параллельно плоскости монтажа
3	Вид ручного привода: передняя рукоятка
Х₄	Наличие вспомогательных контактов: 0 – отсутствие; 1 – наличие
N	Наличие нулевого рабочего проводника
Х₅…А	Номинальный ток, А: 250; 400; 630; 1000; 1600
Х₆	Климатическое исполнение и категория размещения: УХЛ3 или Т3
