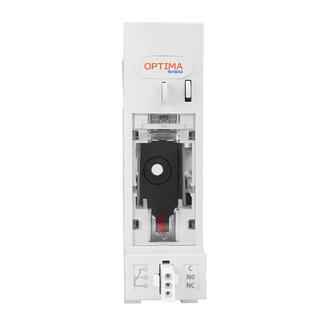

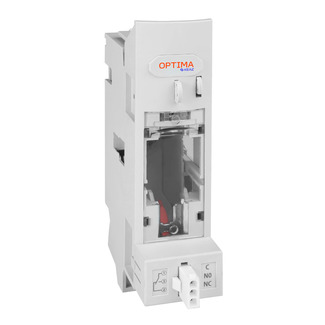

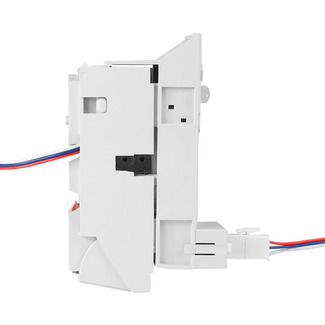

Предохранитель-выключатель-разъединитель OptiBlock DC-000-1

Предохранитель-выключатель-разъединитель на номинальный ток 160 (А), номинальное напряжение 400AC (В),690AC (В),250DC (В) тип подключения клеммные зажимы для кабелей.

Предохранители-выключатели-разъединители OptiBlock DC предназначены для включения/отключения нагрузки (с видимым разрывом) и защиты электрических цепей постоянного и переменного тока от коротких замыканий и перегрузок.

Предохранители-выключатели-разъединители OptiBlock DC являются важным элементом защиты в системах оперативного постоянного тока, а также устанавливаются в шкафы оперативного тока для подачи питания от аккумуляторных батарей в случае выхода основного источника питания из строя.

Отрасли применения

• • энергетика;
• • центры обработки данных;
• • телекоммуникационные системы;
• • промышленность.

Предохранители-выключатели-разъединители OptiBlock DC изготавливаются в соответствии с требованиями ГОСТ IEC 60947-3-2022.

Классификация

Тип изделия:

Предохранитель-выключатель-разъединитель

Габариты и материалы

Материал корпуса:

пластик

Габариты изделия: Ширина (мм):

38

Габариты изделия: Высота (мм):

141

Габариты изделия: Глубина (мм):

101

Электротехнические характеристики

Количество полюсов:

1

Номинальный ток In (А):

160

Ток, при котором устройство работает в нормальных условиях.

Габарит:

000

Данный параметр указывает на размеры изделия

Частота тока (Гц):

50/60

Количество колебаний переменного тока в секунду.

Род тока:

AC/DC

AC - переменный DC - постоянный AC/DC - переменный/постоянный

Номинальное рабочее напряжение переменного тока Ue (В):

690

Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.

Номинальное рабочее напряжение постоянного тока Ue (В):

250

Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.

Вспомогательные (свободные) контакты:

Да

Вспомогательные контакты указывает на положение контактов автоматического выключателя.

Наличие привода:

Нет

Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).

Номинальный продолжительный ток Iu (А):

160

Максимальное рабочее напряжение (В):

690

Номинальные ток In (A) при AC-23B, Ue = 400AC:

160

Монтажные характеристики

Способ установки:

Din-рейка

Эксплуатационные характеристики

Степень защиты (IP):

IP30

Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Степень загрязнения:

3

Дополнительные особенности

Способ соединения вторичных цепей:

клеммный

Стандарт российский (ГОСТ, ТУ):

ГОСТ IEC 60269-1-2016

Номинальный режим эксплуатации:

Продолжительный

Тип защитного элемента:

Ножевой предохранитель

С прозрачной крышкой:

да

Тип оборудования:

Предохранитель-выключатель-разъединитель
