Главная

Продукция

Оборудование высоковольтное до 35кВ

OptiVar OPN Ограничители перенапряжений нелинейные

Ограничитель перенапряжений нелинейный OptiVar OPN-P-35/40,5/10/1000(2)-III-УХЛ1

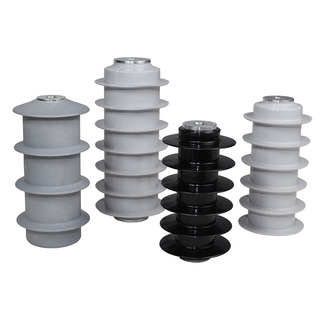

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:358227

c НДС 20%

Базовая цена за единицу, ₽

127 092,00

Базовая цена за единицу, ₽

105 910,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

Упаковочная норма

Вес, кг:

Объем, м.куб:

0,0246

0,0082

Штрих-код EAN13:

4600572678759

4600572678766

Описание

Ограничитель перенапряжений нелинейный OptiVar предназначен для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений до значения собственного класса напряжения.

OptiVar представляет собой защитный аппарат, состоящий из одной колонки последовательно соединенных варисторов, заключенной в герметизированный полимерный корпус. Основное рабочее положение ограничителей – вертикальное.

Основные характеристики

Характеристики ETIM

Категория ETIM: УЗИП на среднее напряжение 1-36 кВ
EC002676

Габариты и материалы

Габариты изделия: Ширина (мм): 204
Габариты изделия: Высота (мм): 566
Габариты изделия: Глубина (мм): 204

Электротехнические характеристики

Номинальный ток In (А): 1 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50…60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 35 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 10
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ1
Диапазон рабочих температур (˚С): от -60°С до +45°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ 52725-2021

Характеристики ETIM

Категория ETIM: УЗИП на среднее напряжение 1-36 кВ
EC002676

Габариты и материалы

Габариты изделия: Ширина (мм): 204
Габариты изделия: Высота (мм): 566
Габариты изделия: Глубина (мм): 204

Электротехнические характеристики

Номинальный ток In (А): 1 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50…60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 35 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 10
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ1
Диапазон рабочих температур (˚С): от -60°С до +45°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ 52725-2021

OptiVar OPN — Х₁ – Х₂ / Х₃ / Х₄/ Х(Х)₅ – Х₆ — Х₇ Х₈ — Х₉

OptiVar OPN	Торговое наименование
X₁	Буква, обозначающая материал покрышки: P (полимер); отсутствие буквы обозначает фарфор
X₂	Класс напряжения, кВ 3; 6; 10; 15; 20; 27.5; 35
X₃	Наибольшее длительно допустимое рабочее напряжение Uнр, кВ: 3.6; 7.5; 8.3; 9; 9.5; 10.5; 11.5; 12; 12.7; 17.5; 24; 30; 37; 40.5; 45
X₄	Номинальный разрядный ток, кА: 5, 10
X(Х)₅	Ток (заряд) пропускной способности ОПН
X₆	Степень загрязнения атмо-сферы (при отсутствии обозначения, степень за-грязнения атмосферы – II)
X₇	Климатическое исполнение: УХЛ
X₈	Категория размещения: 1, 2
X₉	Конструктивное исполнение:
	B - ОПН без основания
	P - ОПН подвесного исполнения
	L - ОПН подвесного исполнения с отде-лителем
	N - ОПН с изолированным подключени-ем
	A - ОПН для установки в ячейки кабель-ных присоединений
	G - ОПН подвесного исполнения с жест-ким креплением
	R – ОПН с металлическим кронштейном для замены разрядников РВО;
	S – ОПН с отделителем и комплектом ар-матуры для установки на привод СИП-3;
	D – ОПН с металлическим кронштейном и отделителем;
	Отсутствие обозначения – базовое опорное исполнение
