Основные характеристики
Характеристики ETIM
- Категория ETIM: Шинодержатель (шинный изолятор)
Классификация
- Модель (подсерия): OptiIsol
Габариты и материалы
- Номинальные габариты изделия: высота (мм): 41
- Номинальные габариты изделия: ширина (мм): 35
- Номинальные габариты изделия: длина (мм): 155
Электротехнические характеристики
- Количество полюсов: 1
- Номинальное рабочее напряжение переменного тока Ue (В): 1 000
- Категория горючести по ГОСТ 28157: ПВ-0
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -40°С до +60°С
- Гарантийный срок эксплуатации (лет): 12
- Толщина устанавливаемой шины, мм: 5/10
- Ширина устанавливаемой шины, мм: от 20 до 160
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГЖИК.305648.087ТУ
- Назначение использования: низковольтный
- Модель/исполнение: ИШП
Характеристики ETIM
- Категория ETIM: Шинодержатель (шинный изолятор)
Классификация
- Тип приёмки: ОТК
- Модель (подсерия): OptiIsol
Габариты и материалы
- Номинальные габариты изделия: высота (мм): 41
- Номинальные габариты изделия: ширина (мм): 35
- Номинальные габариты изделия: длина (мм): 155
Электротехнические характеристики
- Количество полюсов: 1
- Номинальное рабочее напряжение переменного тока Ue (В): 1 000
- Категория горючести по ГОСТ 28157: ПВ-0
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -40°С до +60°С
- Гарантийный срок эксплуатации (лет): 12
- Толщина устанавливаемой шины, мм: 5/10
- Ширина устанавливаемой шины, мм: от 20 до 160
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГЖИК.305648.087ТУ
- Назначение использования: низковольтный
- Цвет: Серый
- Модель/исполнение: ИШП

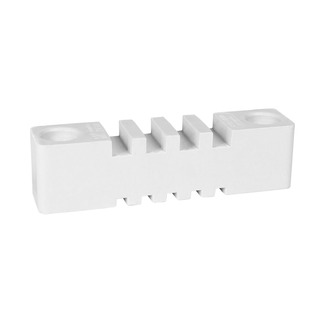

Изолятор шинный плоский OptiIsol ИШП-Х1-Х2-Х3-Х4
OptiIsol | Серия |
ИШП | Типоисполнение |
Х1 | Длина изолятора, мм: 155, 180, 220, 270, 300, 370 |
Х2 | Количество полюсов: 1, 2, 3, 4 |
Х3 | Толщина устанавливаемой токоведущей шины, мм: 5/10, 5/8 |
Х4 | Диаметр отверстия под крепежные элементы, мм: (пусто) - стандартный диаметр отверстия 21, d24,5 - специальное исполнение |
