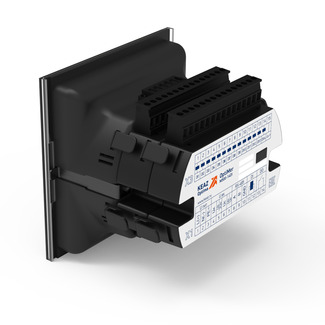

Многофункциональный измеритель OptiMer M500-F120-400-5-220-R4-11-0-УХЛ3

Многофункциональный цифровой измерительный прибор  OptiMer M120 предназначен для подключения трехфазной сети и измерения классом точности 0,2 силы тока, напряжения, мощности, и коэффициента мощности, а также других электрических величин. Дополнительно, OptiMer обеспечивает точное измерение частоты сети, исключая необходимости установки отдельного частотомера. Прибор позволяет записывать осциллограммы. Функции прибора могут быть расширены за счет использования дополнительных модулей, присоединяемых к основному блоку.

Модули расширения:

• 8DI/3DO
  8 дискретных входов
  3 выходных реле
• 8DI/3AO
  8 дискретных входов
  3 аналоговых выхода 0..5 мА, 0...20 мА, 4...20 мА, 4...12...20 мА
• 14DI
  14 дискретных входов
• Ethernet + RS-485
  с поддержкой протоколов Modbus RTU, Modbus TCP, МЭК 60870-5-104, МЭК 61850 ММS, SNTP

Классификация

Тип изделия:

Многофункциональный измеритель

Габариты и материалы

Номинальные габариты изделия: высота (мм):

122

Номинальные габариты изделия: ширина (мм):

122

Номинальные габариты изделия: глубина (мм):

56

Электротехнические характеристики

Коммуникационный интерфейс RS-485:

да

Наличие ПО для конфигурирования и диагностики:

да

Потребляемая мощность, не более, В·А:

3

Максимальный ток Imax (А):

5

Максимальное значение импульсного тока, который может коммутироваться устройством защиты от перенапряжений.

Частота тока (Гц):

45/65

Количество колебаний переменного тока в секунду.

Род тока:

AC/DC

AC - переменный DC - постоянный AC/DC - переменный/постоянный

Напряжение катушки управления (В):

220

Напряжение, при котором устройство работает в нормальных условиях.

Класс точности:

0,2

Максимально возможная погрешность прибора.

Тип измеряемого напряжения:

AC

Диапазон измеряемого напряжения:

100...400

Светодиодный индикатор наличия напряжения питания:

да

Возможность подключения дополнительного модуля:

да

Тип дисплея:

Семисигментный трехцветный цифровой индикатор

Наличие часов реального времени:

да

Количество дискретных входов преобразователя:

1

Количество дискретных выходов:

1

Количество аналоговых выходов:

0

Диапазон измерения коэффициэнта мощности:

от -1 до +1

Предельный коммутируемый ток дискретного выхода:

AC/DC 2/5

Диапазон коммутируемого напряжения дискретного выхода:

от 10 до 265 В

Монтажные характеристики

Способ крепления (монтажа):

Крепёжный комплект

Возможность самостоятельного подключения дополнительных устройств:

да

Конструктивное исполнение:

Встраиваемое устройство стационарной установки

Модульное исполнение:

да

Эксплуатационные характеристики

Степень защиты (IP):

IP56

Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Климатическое исполнение и категория размещения:

УХЛ3

Диапазон рабочих температур (˚С):

от -40°С до +70°С

Группа условий эксплуатации:

УХЛ3

Межповерочный интервал (лет):

4

Ethernet:

нет

Подключение к ПК:

Bluetooth/RS-485

Срок службы (лет):

20

Степень защиты корпуса (IP):

IP40

Запись осцилограмм:

да

Фунцкия программируемого реле:

да

Работа в режиме индикатора:

да

Технический учет энергии:

да

Возможность изменения коэффициента трансформации:

да

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ):

ГЖИК.411180.001ТУ

Контроль максимального трехфазного напряжения:

да

Поддержка протокола MODBUS:

да

С возможностью подключения ПК (персонального компьютера):

да

Количество входных фаз:

3

Тип оборудования:

Многофункциональный измеритель
