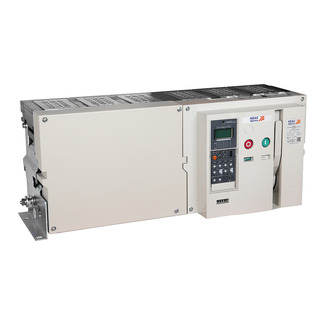

* Как узнать сроки готовности на продукцию?Выключатель автоматический OptiMat A-5000-S6-3P-150-F-MR8.0-VH-C2200-M2-P04-S1-06
* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536209007
Вес, кг
1 шт:
98
Объём, м.куб
1 шт:
0,156
Габариты упаковки (1 шт)
Ширина (мм):
600
Высота (мм):
650
Глубина (мм):
400
Штрих-код EAN13
1 шт:
4600572626200
Артикул:350096
Базовая цена за единицу
3 048 579,602 540 483,00 ₽
При отсутствии договора с КЭАЗ обязательна предоплата.
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
Склад МоскваВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ НОВОСИБИРСКВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ЕКАТЕРИНБУРГ (Сервис-ЭТ)В наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ САМАРАВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ВладивостокВ наличии
0Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
Описание и характеристики
Характеристики ETIM
Категория ETIM:
Силовой автоматический выключатель
EC000228
Номинальный продолжительный ток Iu (EF001389):
5000 А
EF001389
Количество полюсов (EF001391):
3
EF001391
Тип элемента управления (EF006976):
Кнопка нажимная
EF006976
Степень защиты (IP) (EF005474):
IP20
EF005474
Тип подключения силовой электрической цепи (EF006819):
Болтовое соединение
EF006819
Количество вспомогательных нормально замкнутых (НЗ) контактов (EF001377):
6
EF001377
Количество вспомогательных нормально разомкнутых (НО) контактов (EF001376):
6
EF001376
Тип изделия/компонента (RF000040):
Выключатель автоматический воздушный
RF000040
Конструкция прибора (EF008240):
Встраиваемое устройство фиксированной установки (стационарный)
EF008240
Диапазон регулировки теплового расцепителя (EF002336):
2000...5000 А
EF002336
Номинальное напряжение (EF003977):
400...400 В
EF003977
С расцепителем минимального напряжения (EF007518):
Нет
EF007518
Моторный привод опционально (EF007386):
Нет
EF007386
Встроенная защита от замыканий на землю (EF007296):
Нет
EF007296
Подходит для монтажа на DIN-рейку (Ω-типа) (EF007250):
Нет
EF007250
Номинальная отключающая способность Icu при 400 В, 50 Гц (EF007048):
150 кА
EF007048
Возможность установки индикатора отключения (EF007006):
Нет
EF007006
Моторный привод встроенный (EF006697):
Нет
EF006697
Вид подключения главной электрической цепи (EF006671):
Подключение сзади
EF006671
Количество вспомогательных переключающих контактов (EF003531):
6
EF003531
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм):
792
Габариты изделия: Высота (мм):
371,1
Габариты изделия: Глубина (мм):
358,9
Типоразмер:
S6-Шестой габаритный размер
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
5 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):
50/60
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):
150
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:
6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:
220V AC/DC
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):
85
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Регулировка максимальных расцепителей тока:
да
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:
электронный
Количество вспомогательных размыкающих контактов:
3
Количество вспомогательных замыкающих контактов:
3
Номинальное напряжение изоляции Ui (В):
1 000
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):
12
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:
MR8.0
Номинальный продолжительный ток Iu (А):
5 000
Номинальное напряжение питания цепи управления Us (В):
230V AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
100
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
150
Номинальный кратковременно выдерживаемый ток Icw (А):
85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):
150
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):
100
Механический счётчик циклов:
да
Катушка включения (В):
230V AC/220V DC
Независимый расцепитель (В):
230V АС/220V DC
Расцепитель минимального напряжения (В):
Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):
0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR (с):
0,5;1;2;4;8;12;16;20
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с):
0,1;0,2;0,3;0,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In):
2;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In):
0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с):
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с):
0,05;0,1;0,2;0,3;0,4
Монтажные характеристики
Присоединение внешних проводников:
переднее с увеличенным расстоянием между выводами
Возможность самостоятельного подключения дополнительных устройств:
да
Способ установки:
стационарный
Вид присоединяемых проводников:
шина
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
Степень защиты (IP):
IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
У3
Категория применения по селективности:
селективный
Размер упаковочного ярлыка (для печати)(Не исп):
100х60
Дополнительные особенности
Дополнительный расцепитель:
Нет
Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Сигнализация положения выключателя в корзине:
нет
Наличие минимального расцепителя:
нет
Конденсаторный источник питания:
нет
Замок внутренней установки:
нет
Защитные шторки:
нет
Тип оборудования:
Выключатель автоматический
Второй независимый расцепитель:
Нет
Контакт готовности к включению:
да
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:
да
