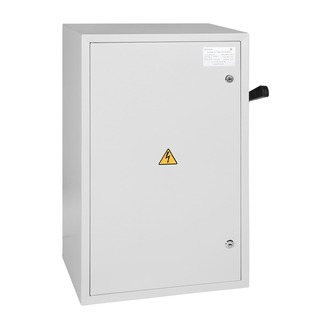

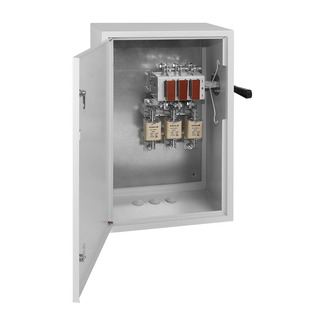

Ящик силовой на 2 направления ЯРП11М-751-250А-IP32-М-УХЛ3-КЭАЗ

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:349658

c НДС 20%

Базовая цена за единицу, ₽

32 611,74

Базовая цена за единицу, ₽

27 176,45

Дистрибьюторы

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

Упаковочная норма

Код ТН ВЭД

8537109800

Вес, кг:

Объем, м.куб:

0,0624

Габариты упаковки (содержит 1 шт):

Ширина (мм)

Высота (мм)

Глубина (мм)

Штрих-код EAN13:

4600572620888

Описание

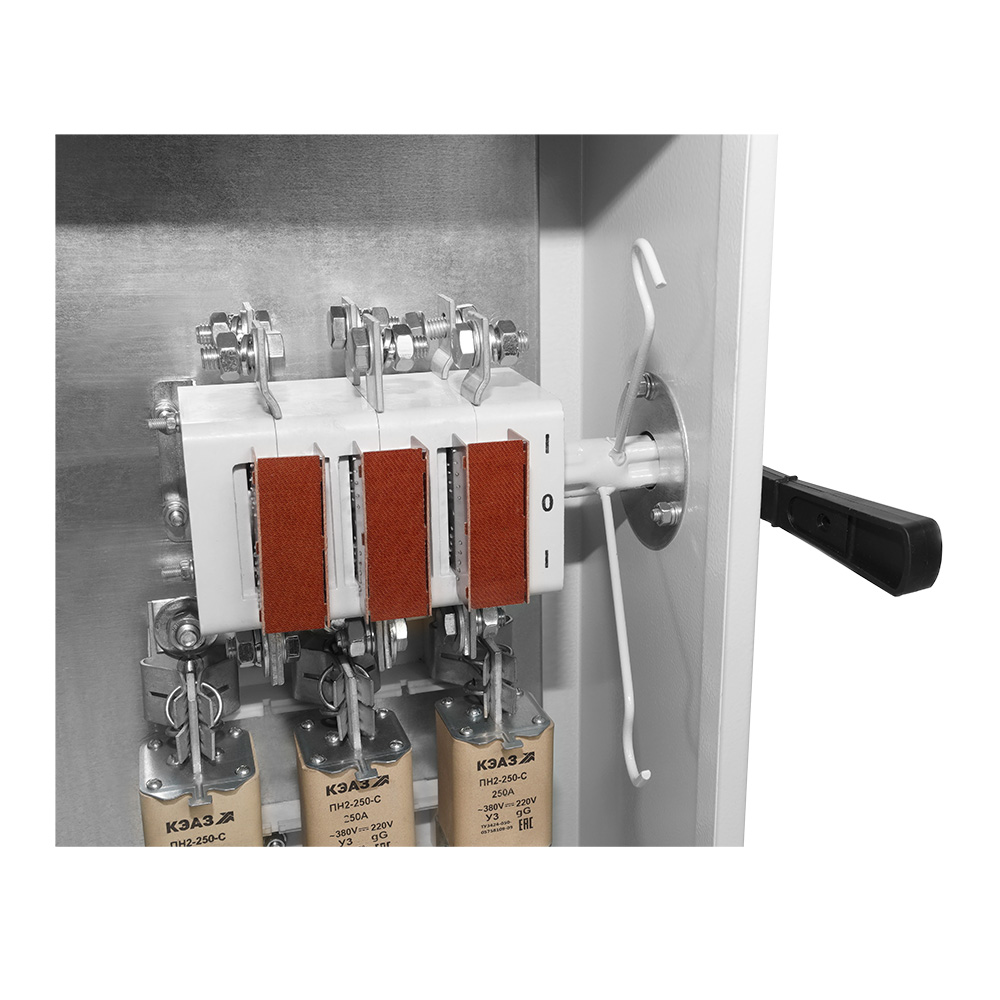

Ящик силовой типа ЯРП в комплекте с предохранителями на номинальный ток 250 А. Шкаф изготовлен с применением выключателей-разъединителей серии ВР32 на два направления и предохранителей серии ПН2. Съемная ручка ВР32 поставляется в комплекте. Включение выключателя-разъединителя блокирует дверь шкафа. Открытие двери возможно только при отключении выключателя-разъединителя. Оболочка навесного типа со степенью защиты IP32. Цвет: RAL7035 (порошковая окраска).

Основные характеристики

Характеристики ETIM

Категория ETIM: Корпус с предохранительным выключателем-разъединителем нагрузки (рубильником)
EC000249

Габариты и материалы

Материал корпуса: сталь
Габариты изделия: Ширина (мм): 400
Габариты изделия: Высота (мм): 650
Габариты изделия: Глубина (мм): 240

Электротехнические характеристики

Номинальный ток In (А): 250
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 8
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальное напряжение изоляции Ui (В): 660
Характеризует изоляционные свойства аппарата.

Эксплуатационные характеристики

Степень защиты (IP): IP32
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения: УХЛ3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2042
Цвет дверцы: светло-серый
Тип корпуса: Навесной
Тип оборудования: Ящик силовой

Характеристики ETIM

Категория ETIM: Корпус с предохранительным выключателем-разъединителем нагрузки (рубильником)
EC000249

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика

Габариты и материалы

Материал корпуса: сталь
Габариты изделия: Ширина (мм): 400
Габариты изделия: Высота (мм): 650
Габариты изделия: Глубина (мм): 240

Электротехнические характеристики

Номинальный ток In (А): 250
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 8
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальное напряжение изоляции Ui (В): 660
Характеризует изоляционные свойства аппарата.

Эксплуатационные характеристики

Степень защиты (IP): IP32
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения: УХЛ3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2042
Цвет дверцы: светло-серый
Тип корпуса: Навесной
Тип оборудования: Ящик силовой

Ящик силовой ЯРП11М-Х1 Х2 Х3-Х4…А-IPХ5Х6-М-Х7-КЭАЗ

Ящик силовой – Группа изделий;
ЯРП – Серия;
11М – Условное обозначение серии;
Х1 – Количество полюсов и число направлений: 3 – трехполюсный на одно направление; 7 – трех- полюсный на два направления;
Х2 –Номинальный ток встраиваемых аппаратов: 1 – 100 А; 5 – 250 А; 7 – 400 А; 9 – 630 А;
Х3 – Вспомогательные контакты: 1 – отсутствие; 2 – наличие;
Х4…А – Номинальный ток цепи, А: 100; 250; 400; 630;
IPХ5Х6 – Обозначение степени защиты: IP32; IP54;
М – Модернизированный;
Х7 – Климатическое исполнение и категория размещения: УХЛ3;
КЭАЗ – Торговая марка.
