OptiMat A Воздушные выключатели на токи до 6300А

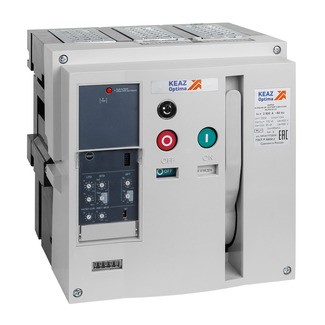

Подвижная часть выдвижного выключателя автоматического OptiMat A-4000-S4-3P-100-MP-MR0-C0000-M0-P04-S1-03

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:347269

c НДС 20%

Базовая цена за единицу, ₽

698 283,60

Базовая цена за единицу, ₽

581 903,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

Упаковочная норма

Код ТН ВЭД

8536209007

Вес, кг:

Объем, м.куб:

0,18954

Габариты упаковки (содержит 1 шт):

Ширина (мм)

Высота (мм)

Глубина (мм)

Штрих-код EAN13:

4600572735155

Основные характеристики

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель
EC000228

Электротехнические характеристики

Номинальный ток In (А): 4 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 65
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты: 6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: Нет
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 85
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Вид расцепителей: без расцепителей
Номинальное напряжение изоляции Ui (В): 1 000
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 12
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя: MR0
Номинальный продолжительный ток Iu (А): 4 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 50
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
Номинальный кратковременно выдерживаемый ток Icw (А): 85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 85
Механический счётчик циклов: да
Катушка включения (В): Нет
Независимый расцепитель (В): Нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Второй независимый расцепитель: Нет
Контакт готовности к включению: нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком: да

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель
EC000228

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика

Электротехнические характеристики

Номинальный ток In (А): 4 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 65
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты: 6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: Нет
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 85
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Вид расцепителей: без расцепителей
Номинальное напряжение изоляции Ui (В): 1 000
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 12
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя: MR0
Номинальный продолжительный ток Iu (А): 4 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 50
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
Номинальный кратковременно выдерживаемый ток Icw (А): 85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 85
Механический счётчик циклов: да
Катушка включения (В): Нет
Независимый расцепитель (В): Нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Второй независимый расцепитель: Нет
Контакт готовности к включению: нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком: да

OptiMat A-X₀-SX₁-X₂P-X₃-X₄-MRX₅-X₆-СХ₇X₈X₉X₁₀-MХ₁₁-PX₁₂-SX₁₃-X₁₄

Серия

OptiMat

Типоисполнение

А - воздушные автоматические выключатели

Номинальный ток In, А

400; 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000; 6300

Типоразмер

S1 - первый габаритный размер In 400А; 630А; 800А; 1000А; 1250А; 1600А

S2 - второй габаритный размер In 630А; 800А; 1000А; 1250А; 1600А; 2000А

S4 - четвертый габаритный размер In 2500А; 3200А; 4000А

S5 - пятый габаритный размер In 5000А

S6 - шестой габаритный размер In 5000А; 6300А

Количества полюсов выключателя

3P - трехполюсный автомат

4P - четырехполюсный автомат

Предельная отключающая способность, кА при Uном=400В

50; 65; 85; 100; 120; 150

Исполнение по способу установки

F - стационарное исполнение

D - выдвижное исполнение.

Вид микропроцессорного расцепителя

MR0 - микропроцессорный расцепитель отсутствует

MR5.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю, измерение тока. для выключателей габаритного исполнения S1, S5(120 кА), S6(120 кА)

MR5.2 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю, измерение тока. Для выключателей габаритного исполнения S1

MR7.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. для выключателей габаритного исполнения S2, S4, S6(150 кА)

MR8.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. для выключателей габаритного исполнения S2, S4, S6(150 кА)

MR8.1 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. меню на русском языке. для выключателей габаритного исполнения S2, S4, S6(150 кА)

MR8.2 Для выключателей габаритного исполнения S1. Измерения и отображение параметров сети, защиты по напряжению, частоте и мощности. Контроль ресурса и износа контактов, встроенная возможность тестирования и проверки функций защиты, программируемые на различные события выходы, детальные энергонезависимые журналы событий и срабатываний. Настройка и отображение данных на большом и удобном дисплее. Возможность интеграции в системы диспетчеризации, мониторинга и управления по протоколу modbus RTU

Варианты присоединения

B - заднее присоединение (горизонтальное или вертикальное) ²⁾

F - переднее присоединение. Для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А

C - комбинированное присоединение (верхние - переднее, нижние - заднее). для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А

BH - заднее присоединение (горинтальное или вертикальное) с увеличенным расстоянием между выводами одного полюса на 25мм. Для выключателей габаритного исполнения S4 на токи от 2500А до 4000А

FH - переднее присоединение с увеличенным расстоянием между выводами одного полюса на 25мм. Для выключателей габаритного исполнения S4 с номинальным током 2500А

CH - комбинированное присоединение с увеличенным расстоянием между выводами одного полюса на 25мм (верхние - переднее, нижние - заднее). Для выключателей габаритного исполнения S4 с номинальным током 2500А

СХ₇X₈X₉X₁₀

Вид катушек управления

СХ₇X₈X₉X₁₀- обозначение блока катушек управления

Х₇ - Катушка включения	0 - Не установлена	1 - Установлена 110В AC/DC	2 - Установлена 230В AC/220В DC	3 - Установлена 24В DC
X₈ - Независимый расцепитель	0 - Не установлен	1 - Установлен 110В AC/DC	2 - Установлен 230В AC/220В DC	3 - Установлен 24В DC
X₉ - Второй независимый расцепитель	0 - Не установлен	1 - Установлен 110В AC/DC	2 - Установлен 230В AC/220В DC	3 - Установлен 24В DC
X₁₀ - Расцепитель минимального напряжения	0 - Не установлен		2 - Установлен 230В AC/220В DC
