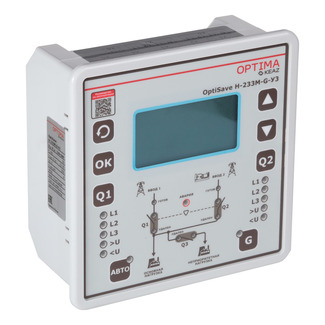

Блок автоматического ввода резерва OptiSave H-233M-G-У3

Блок автоматического ввода резерва OptiSave H‑233М-G-У3 предназначен для управления переключением между двумя независимыми вводами в трехфазных сетях с нейтралью напряжением 400 В переменного тока частоты 50 Гц.

Классификация

Тип изделия:

Блок автоматического ввода резерва

Габариты и материалы

Габариты изделия: Ширина (мм):

155

Габариты изделия: Высота (мм):

155

Габариты изделия: Глубина (мм):

82

Электротехнические характеристики

Частота тока (Гц):

50

Количество колебаний переменного тока в секунду.

Номинальное рабочее напряжение переменного тока Ue (В):

230

Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.

Чувствительность к обрыву фазы:

да

Тип контролируемой линии:

Трёхфазная четырёхпроводная L1, L2, L3, N

Количество контролируемых вводов:

2

Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с):

600

Максимальная задержка включения реле резервного ввода (с):

900

Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с):

1 800

Максимальный ток нагрузки АС1 при напряжении 250В (А):

16

Управление контакторами:

да

Управление автоматическими выключателями с ЭМП:

да

Управление автоматическими выключателями с мотор-приводами:

да

Управление выключателями нагрузки с мотор-приводами:

да

Питание основного и резервного ввода от трансформаторной подстанции:

да

Питание одного из вводов от генераторной установки:

да

Контроль перекоса фаз:

да

Контроль "слипания" фаз:

да

Аварийная индикация:

да

Поддерживаемое количество управляемых коммутационных аппратов:

3

Индикация состояния вводов:

да

Индикация состояния коммутационных аппаратов "включен/отключен":

да

Индикация состояния коммутационных аппаратов "аварийное отключение", "удален":

да

Монтажные характеристики

Подходит для монтажа на DIN-рейку:

да

Эксплуатационные характеристики

Диапазон рабочих температур (˚С):

от -40°С до +55°С

Степень загрязнения:

2

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ):

ГОСТ IEC 60947-5-1

Подходит для установки в распределительный щит:

да

Контроль максимального трехфазного напряжения:

да

Функция гистерезиса для трехфазного напряжения:

да

Контроль минимального трехфазного напряжения:

да
