* Как узнать сроки готовности на продукцию?Блок замены автоматического выключателя-Merlin Gerin DSA1-OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03

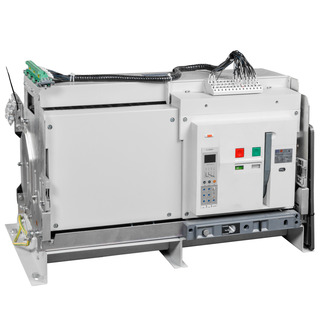

* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536209007
Вес, кг
1 шт:
342,5
Объём, м.куб
1 шт:
1,008
Габариты упаковки (1 шт)
Ширина (мм):
1200
Высота (мм):
1050
Глубина (мм):
800
Штрих-код EAN13
1 шт:
4600572610605
Артикул:345221
Базовая цена за единицу
2 556 000,002 130 000,00 ₽
При отсутствии договора с КЭАЗ обязательна предоплата.
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
Склад МоскваВ наличии
1Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ НОВОСИБИРСКВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ЕКАТЕРИНБУРГ (Сервис-ЭТ)В наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ САМАРАВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ВладивостокВ наличии
0Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
Описание и характеристики
Ретрофит на базе выключателя OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03.
Характеристики ETIM
Категория ETIM:
Силовой автоматический выключатель
EC000228
Номинальный продолжительный ток Iu (EF001389):
5000 А
EF001389
Количество полюсов (EF001391):
3
EF001391
Тип элемента управления (EF006976):
Кнопка нажимная
EF006976
Степень защиты (IP) (EF005474):
IP00
EF005474
Тип подключения силовой электрической цепи (EF006819):
Болтовое соединение
EF006819
Количество вспомогательных нормально замкнутых (НЗ) контактов (EF001377):
3
EF001377
Количество вспомогательных нормально разомкнутых (НО) контактов (EF001376):
3
EF001376
Тип изделия/компонента (RF000040):
Блок замены автоматического выключателя
RF000040
Конструкция прибора (EF008240):
Выдвижное/выкатное устройство
EF008240
Диапазон регулировки теплового расцепителя (EF002336):
2000...5000 А
EF002336
Номинальное напряжение (EF003977):
400...400 В
EF003977
С расцепителем минимального напряжения (EF007518):
Нет
EF007518
Моторный привод опционально (EF007386):
Да
EF007386
Встроенная защита от замыканий на землю (EF007296):
Нет
EF007296
Подходит для монтажа на DIN-рейку (Ω-типа) (EF007250):
Нет
EF007250
Номинальная отключающая способность Icu при 400 В, 50 Гц (EF007048):
120 кА
EF007048
Возможность установки индикатора отключения (EF007006):
Нет
EF007006
Моторный привод встроенный (EF006697):
Да
EF006697
Вид подключения главной электрической цепи (EF006671):
Подключение сзади
EF006671
Количество вспомогательных переключающих контактов (EF003531):
3
EF003531
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Выключатель автоматический
Ретрофит для замены выключателей:
1
Габариты и материалы
Габариты изделия: Ширина (мм):
815
Габариты изделия: Высота (мм):
429
Габариты изделия: Глубина (мм):
501
Типоразмер:
S5-Пятый габаритный размер
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
5 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):
50
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:
690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:
6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:
Да
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):
100
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Наличие независимого расцепителя:
да
Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Вид расцепителей:
электронный
Количество вспомогательных размыкающих контактов:
6
Количество вспомогательных замыкающих контактов:
6
Номинальное напряжение изоляции Ui (В):
1 000
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):
12
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
С расцеплением под напряжением:
да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:
MR5.0
Номинальный продолжительный ток Iu (А):
5 000
Номинальное напряжение питания цепи управления Us (В):
230AC/DC
Время номинально кратковременно выдерживаемого тока tcw (с):
1
Номинальный кратковременно выдерживаемый ток Icw (А):
100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):
120
Механический счётчик циклов:
да
Катушка включения (В):
230 В АС/220 В DC
Независимый расцепитель (В):
230AC/220DC
Расцепитель минимального напряжения (В):
Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):
0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1
Уставки по времени срабатывания расцепителя при токе 6IR (с):
1;2;4;8;12;16;20;24;30
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
1,5;2;2,5;3;4;5;6;8;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0,1;0,2;0,3;0,4;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с):
0,1;0,2;0,3;0,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In):
2;3;4;5;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In):
0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с):
0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с):
0,1;0,2;0,3;0,4;OFF
Монтажные характеристики
Способ крепления (монтажа):
болтовое соединение
Присоединение внешних проводников:
заднее
Возможность самостоятельного подключения дополнительных устройств:
да
Способ установки:
выдвижной
Макс. сечение присоединяемых медных шин (мм):
10х100
Вид присоединяемых проводников:
шина
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения:
болтовое соединение
Подходит для монтажа на DIN-рейку:
нет
Эксплуатационные характеристики
Степень защиты (IP):
IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
У3
Диапазон рабочих температур (˚С):
от -25°С до +40°С
Категория применения по селективности:
селективный
Рабочая высота, (м):
2 000
Вибро-сейсмо стойкость:
9
Комплексная защита от замыканий на землю:
нет
Размер упаковочного ярлыка (для печати)(Не исп):
100х60
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ТУ 27.12.31-001-14674084-2020
Дополнительное оборудование:
Нет
Возможность использования дополнительного оборудования.
Дополнительный расцепитель:
Нет
Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации:
да
Возможность установки индикатора отключения:
да
Моторный привод встроенный:
да
Сигнализация положения выключателя в корзине:
нет
Наличие минимального расцепителя:
нет
Конденсаторный источник питания:
нет
Замок внутренней установки:
нет
Защитные шторки:
да
Тип оборудования:
Выключатель автоматический
Второй независимый расцепитель:
Нет
Контакт готовности к включению:
нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком:
нет
