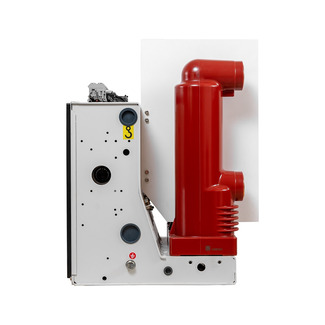

Выключатель вакуумный OptiMat BB-MD-10-20/630-2-FX-10-1101000-3-0-TM0S-S-0 У3

Name: Выключатель вакуумный OptiMat BB-MD-10-20/630-2-FX-10-1101000-3-0-TM0S-S-0 У3
Brand: keaz-optima
SKU: 345045
Price: 536959.20 RUB
Availability: InStock
Rating: 5 (1 reviews)

Новинка

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:345045

c НДС 20%

Базовая цена за единицу, ₽

536 959,20

Базовая цена за единицу, ₽

447 466,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

8535210000

Вес, кг:

1 шт

167,3

Объем, м.куб:

1 шт

0,1338533

Габариты упаковки (содержит 1 шт):

Ширина (мм)

490

Высота (мм)

590

Глубина (мм)

463

Штрих-код EAN13:

1 шт

4600572612814

Академия КЭАЗ

Основные характеристики

Характеристики ETIM

Категория ETIM: Разъединитель высокого напряжения
EC003509

Габариты и материалы

Габариты изделия: Ширина (мм): 490
Габариты изделия: Высота (мм): 590
Габариты изделия: Глубина (мм): 463

Электротехнические характеристики

Напряжение моторного привода: AC230
Количество полюсов: 3
Номинальный ток In (А): 630
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 20
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: 6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: 1
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный продолжительный ток Iu (А): 630
Максимальное рабочее напряжение (В): 12 000
Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
Номинальное напряжение питания цепи управления Us (В): 230
Род тока питания цепи управления: AC/DC
Расцепитель минимального напряжения (В): Нет

Монтажные характеристики

Способ установки: стационарный
Вид присоединяемых проводников: шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3

Дополнительные особенности

Вид привода: Пружинно-моторный
Блокирующий электромагнит перемещения выкатного элемента: нет
Реле защиты от повторного включения: да
Шунтовая катушка отключения: Нет
Катушка блокировки включения выключателя при отсутствии оперативного питания: нет
Способ заземления: Болт заземления
Способ соединения вторичных цепей: Клеммник
Обрамление: нет
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
Межполюсное расстояние (мм): 150
Расстояние между полюсами устройства.
Модель/исполнение: 2

Характеристики ETIM

Категория ETIM: Разъединитель высокого напряжения
EC003509

Габариты и материалы

Габариты изделия: Ширина (мм): 490
Габариты изделия: Высота (мм): 590
Габариты изделия: Глубина (мм): 463

Электротехнические характеристики

Напряжение моторного привода: AC230
Количество полюсов: 3
Номинальный ток In (А): 630
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 20
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: 6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: 1
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный продолжительный ток Iu (А): 630
Максимальное рабочее напряжение (В): 12 000
Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
Номинальное напряжение питания цепи управления Us (В): 230
Род тока питания цепи управления: AC/DC
Расцепитель минимального напряжения (В): Нет

Монтажные характеристики

Способ установки: стационарный
Вид присоединяемых проводников: шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3

Дополнительные особенности

Вид привода: Пружинно-моторный
Блокирующий электромагнит перемещения выкатного элемента: нет
Реле защиты от повторного включения: да
Шунтовая катушка отключения: Нет
Катушка блокировки включения выключателя при отсутствии оперативного питания: нет
Способ заземления: Болт заземления
Способ соединения вторичных цепей: Клеммник
Обрамление: нет
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
Межполюсное расстояние (мм): 150
Расстояние между полюсами устройства.
Модель/исполнение: 2

Торговое наименование:	Вакуумный выключатель
Вид привода:	ЕM - электромагнитная защелка (electromagnetic latch) ЕF - электромагнитная защелка исп. БАВР (electromagnetic latch fast-acting) МD - мотор-привод (motor-drive)
Номинальное напряжение, кВ:	- 10 - 35
Номинальный ток отключения, кА:	- 20 - 25 - 31,5 - 40 - 50
Номинальный ток, А:	- 630 - 1000 - 1250 - 1600 - 2000 - 2500 - 3150 - 4000
Конструктивное исполнение:	- 1.1 - 1.5 (РиМ) - 2 (ЧК) - 3 ….. ***введно для вариативности и введения новых исполнений в будущем без дополнительной сертификации/пересертификации и изменения действующего сертификата
Исполнение:	FX - стационарный (fixed) MB - выкатной (mobile) MМ - выкатной моторизированный (mobile motor-drive)
Межфазное расстояние, мм.:	1 - 150/275 (10/35 кВ) 2 - 210/280 (10/35 кВ) 3 - 275 (10 кВ)
Межфазные перегородки (для межфазного расстояния 150 мм.):	0 - нет 1 - есть
Напряжение моторного привода, В:	0 - нет 1 - AC230 2 - DС220 3 - AC120 4 - DС110 5 - AC48 6 - DС48 7 - DС24
Напряжение цепей управления, В:	1 - AC230/DС220 2 - АС120/DС110 3 - АC48/DC48 4 - DС24
Блокирующий электромагнит перемещения выкатного элемента:	0 - нет 1 - есть
Реле защиты от повторного включения:	0 - нет 1 - есть
Расцепитель минимального напряжения:	0 - нет 1 - есть (мгновенный) 2 - есть (с выдержкой времени)
Шунтовая катушка отключения:	0 - нет 1 - 1 катушка отключения сверхтока (B фаза) 2 - 2 катушки отключения сверхтока (A, C фаза)
Катушка блокировки включения выключателя при отсутствии оперативного питания:	0 - нет 1 - есть
Способ заземления:	1 - скользящая шина (для выкатного типа) 2 - контактная ламель (для выкатного типа) 3 - болт заземления (для стационарного типа)
Обрамление:	0 - нет 1 - есть
Способ соединения вторичных цепей:	TM - клеммник (terminal) СN - соединитель на 58 контактов (connector) TC - клеммник с соединителем на 58 контактов (terminal+connector)
Длина жгута, м.:	0 - нет (для исполнения с клеммником) 0,5 - 0,5 (стандартная для 10 кВ) 1,5 - 1,5 (стандартная для 35 кВ) ___ - ___ (нестандартная, указать)
Расположение разъема:	S - стандартное (standart), для 10 кВ L - слева (left), стандартное расположение для 35 кВ R - справа (right), нестандартное расположение для 35 кВ
Принципиальная схема вторичных цепей:	S - стандартная (standart) C - схема заказчика (client)
Комплект ЗИП:	0 - нет 1 - есть
Климатическое исполнение и категория размещения по ГОСТ 15150:	- У3 - ОМ4
