OptiDin DM63 4,5кА Устройства защитного отключения (УЗО) на токи до 63А электромеханические

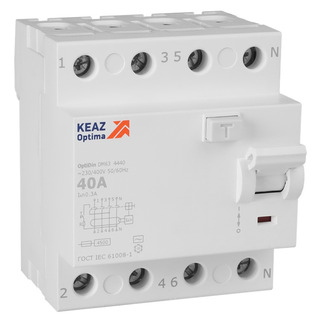

ВДТ без защиты от сверхтоков OptiDin DM63-4440-AC-4,5-УХЛ4 (4P, 40, 300mA)

Name: ВДТ без защиты от сверхтоков OptiDin DM63-4440-AC-4,5-УХЛ4 (4P, 40, 300mA)
Brand: keaz-optima
SKU: 343904
Price: 5554.80 RUB
Availability: InStock

Новинка

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:343904

c НДС 20%

Базовая цена за единицу, ₽

5 554,80

Базовая цена за единицу, ₽

4 629,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Вес, кг:

1 шт

0,37

Объем, м.куб:

1 шт

0,000513

Габариты упаковки (содержит 1 шт):

Ширина (мм)

Высота (мм)

Глубина (мм)

Штрих-код EAN13:

1 шт

4600572605212

Академия КЭАЗ

Описание

4 полюсное устройство защитного отключения на номинальный ток 40 А, номинальный отключающий дифференциальный ток 300 мА, с типом рабочей характеристики в случае дифференциального тока АС, и номинальным рабочим напряжением переменного тока 230/400 В.

Основные характеристики

Характеристики ETIM

Категория ETIM: Дифференциальный выключатель / Устройство защитного отключения (УЗО)
EC000003

Габариты и материалы

Габариты изделия: Ширина (мм): 71
Габариты изделия: Высота (мм): 88
Габариты изделия: Глубина (мм): 74,9

Электротехнические характеристики

Номинальный условный ток короткого замыкания Inc, А: 4 500
Количество полюсов: 4
Номинальный ток In (А): 40
Ток, при котором устройство работает в нормальных условиях.
Габарит: 4 модуля
Данный параметр указывает на размеры изделия
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальный отключающий дифференциальный ток (мА): 300
Ток утечки, при котором УЗО должно срабатывать при заданных условиях.
Номинальное импульсное напряжение Uimp (кВ): 4
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: нет
Тип тока утечки: AC
Селективная защита: нет
Отключение нейтрали (N): да

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ4
Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -25°С до +60°С
Степень загрязнения: 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1
Дополнительное оборудование: нет
Возможность использования дополнительного оборудования.
Сегмент РЖД: нет

Характеристики ETIM

Категория ETIM: Дифференциальный выключатель / Устройство защитного отключения (УЗО)
EC000003

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика

Габариты и материалы

Габариты изделия: Ширина (мм): 71
Габариты изделия: Высота (мм): 88
Габариты изделия: Глубина (мм): 74,9

Электротехнические характеристики

Номинальный условный ток короткого замыкания Inc, А: 4 500
Количество полюсов: 4
Номинальный ток In (А): 40
Ток, при котором устройство работает в нормальных условиях.
Габарит: 4 модуля
Данный параметр указывает на размеры изделия
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальный отключающий дифференциальный ток (мА): 300
Ток утечки, при котором УЗО должно срабатывать при заданных условиях.
Номинальное импульсное напряжение Uimp (кВ): 4
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: нет
Тип тока утечки: AC
Селективная защита: нет
Отключение нейтрали (N): да

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ4
Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -25°С до +60°С
Категория применения по селективности: неселективный
Степень загрязнения: 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1
Дополнительное оборудование: нет
Возможность использования дополнительного оборудования.
Сегмент РЖД: нет

Структура условного обозначения ВДТ типа OptiDin DM63

OptiDin DM63	-	Х	Х	ХХ	-	ХХ	-	4,5кА	-	УХЛ4	(ХP, ХХ, XXXmA)
1		2	3	4		5		6		7	8

– обозначение ВДТ;
– число полюсов:
2 - двухполюсные
4 - четырехполюсные
– значение номинального отключающего дифференциального тока:
1 - 0,01 А;
2 - 0,03 А;
3 – 0,1 А;
4 – 0,3 А;
– значение номинального тока: 25; 40; 63;
– обозначение типа рабочей характеристики по дифференциальному току:
АС – для типа AC;
A – для типа A;
– обозначение номинального условного тока короткого замыкания: 4,5кА;
– обозначение климатического исполнения и категории размещения по ГОСТ 15150: УХЛ4;
– краткое перечисление основных характеристик ВДТ.

Пример записи ВДТ типа OptiDin DM63 при заказе и в документации других изделий:

- четырехполюсный ВДТ с номинальным отключающим дифференциальным током 0,3 А, на номинальный ток 63 А, с типом рабочей характеристики по дифференциальному току АС:
ВДТ без защиты от сверхтоков OptiDin DM63-4463-AС-4,5-УХЛ4 (4P, 63, 300mA)

Техническая информация

Буклет OptiDin 4,5 кА 0,93 МБ

Каталог OptiDin 13,60 МБ

Руководства

РЭ OptiDin DM63 ГЖИК.641249.025РЭ 284,04 КБ

Референции (отзывы)

Референция "Автоматика СэмКабель" 193,28 КБ

Референция "ЭдвансГрупп" 0,64 МБ

Сертификаты

СС ТР ТС 004 OptiDin DM63 4,5 кА 0,79 МБ

Декларации

ДС ТР ЕАЭС 037 OptiDin DM63 4,5 кА 396,66 КБ
