OptiDin MK-100 (L) Контакторы модульные на токи от 20А до 63

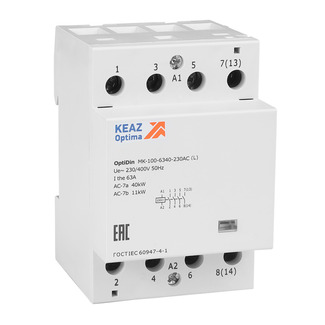

Контактор модульный OptiDin MK-100-6340-230AC (L)

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:343735

c НДС 20%

Базовая цена за единицу, ₽

16 668,00

Базовая цена за единицу, ₽

13 890,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

Упаковочная норма

Код ТН ВЭД

8536508008

Вес, кг:

Объем, м.куб:

0,00155928

0,00026568

Габариты упаковки (содержит 4 шт):

Ширина (мм)

Высота (мм)

Глубина (мм)

Штрих-код EAN13:

4600572691222

4600572691239

Описание

Модульный контактор OptiDin MK-100 (L) на номинальный ток 63 А габаритом 3 модуля с контактной группой 4 НО, 0 НЗ .

Основные характеристики

Характеристики ETIM

Категория ETIM: Модульный контактор для распределительного щита
EC001653

Габариты и материалы

Габариты изделия: Ширина (мм): 54
Габариты изделия: Высота (мм): 82
Габариты изделия: Глубина (мм): 60

Электротехнические характеристики

Количество нормально замкнутых (НЗ, NC, р) и нормально разомкнутых (НО, NO, з) контактов контактов: 4 НО, 0 НЗ
Количество полюсов: 4
Номинальный ток In (А): 63
Ток, при котором устройство работает в нормальных условиях.
Габарит: 3 модуля
Данный параметр указывает на размеры изделия
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Напряжение катушки управления (В): 230
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления: AC
Переменный, постоянный.
Количество главных замыкающих контактов: 4
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Диапазон срабатывания при переменном напряжении (В): нет

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Глубина монтажная (встраиваемая) (мм): 56

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -45°С до +60°С

Характеристики ETIM

Категория ETIM: Модульный контактор для распределительного щита
EC001653

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика

Габариты и материалы

Габариты изделия: Ширина (мм): 54
Габариты изделия: Высота (мм): 82
Габариты изделия: Глубина (мм): 60

Электротехнические характеристики

Количество нормально замкнутых (НЗ, NC, р) и нормально разомкнутых (НО, NO, з) контактов контактов: 4 НО, 0 НЗ
Количество полюсов: 4
Номинальный ток In (А): 63
Ток, при котором устройство работает в нормальных условиях.
Габарит: 3 модуля
Данный параметр указывает на размеры изделия
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Напряжение катушки управления (В): 230
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления: AC
Переменный, постоянный.
Количество главных замыкающих контактов: 4
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Диапазон срабатывания при переменном напряжении (В): нет

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Глубина монтажная (встраиваемая) (мм): 56

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -45°С до +60°С

Дополнительные особенности

Ручное управление: нет
Исполнение контактора: модульное

Структура условного обозначения контактора типа OptiDin MK-100 (L)

OptiDin MK-100-	XX	X	X	-	XXX	ХХ	(L)
1	2	3	4		5	6	7

1 - тип контактора

2 - номинальный рабочий ток главной цепи контактора

3 - число нормально разомкнутых контактов главной цепи (NO)

4 - число нормально замкнутых контактов главной цепи (NC)

5 – номинальное напряжение питания цепи управления, В: 230

6 – род тока цепи управления: АС

7 – модификация: L

Пример записи обозначения контактора на номинальный ток 20 А, с одним нормально разомкнутым (NO) и одним нормально замкнутым (NC) контактами главной цепи, c цепью управления на напряжение 230 В переменного тока частоты 50 Гц модификации «L» при его заказе и в документации другого изделия:

"Контактор модульный OptiDinMK-100-2011-230AC (L)"
