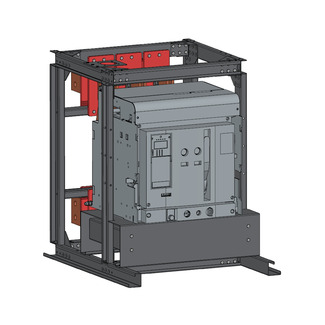

* Как узнать сроки готовности на продукцию?Блок замены автоматического выключателя-Э25В-OptiMat A-2500-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03
* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536209007
Вес, кг
1 шт:
214
Объём, м.куб
1 шт:
0,684
Габариты упаковки (1 шт)
Ширина (мм):
1000
Высота (мм):
855
Глубина (мм):
800
Штрих-код EAN13
1 шт:
4600572603522
Артикул:343139
Базовая цена за единицу
1 656 000,001 380 000,00 ₽
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
В наличии
Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
Описание и характеристики
Ретрофит на базе выключателя OptiMat A-2500-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03.
Классификация
Тип изделия:
Выключатель автоматический
Ретрофит для замены выключателей:
Э25В
Электротехнические характеристики
Номинальный ток In (А):
2 500
Ток, при котором устройство работает в нормальных условиях.
Наличие привода:
220V AC/DC
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Тип расцепителя:
MR8.0
Номинальный продолжительный ток Iu (А):
2 500
Монтажные характеристики
Способ установки:
выдвижной
Эксплуатационные характеристики
Климатическое исполнение и категория размещения:
У3
Дополнительные особенности
Тип оборудования:
Выключатель автоматический
Обозначения
Ретрофит на основе воздушных автоматических выключателей OptiMat A
БЗАВ-Х00-OptiMat A-X0-SX1-X2P-X3-X4-MRX5-X6-СХ7X8X9X10-MХ11-PX12-SX13-X14
| БЗАВ | Блок замены автоматического выключателя | |||||||||||||||
| Х00 | Тип заменяемого оборудования | АВМ10СВ/НВ, АВМ15СВ/НВ, АВМ20СВ/НВ, Электрон Э06В, Электрон Э16В, Электрон Э25В, Электрон Э40В, Электрон Э25С, АR2531, AR1631, AR1031 | ||||||||||||||
| Серия | Optimat | |||||||||||||||
| Типоисполнение | А - воздушные автоматические выключатели | |||||||||||||||
| X0 | Номинальный ток In, А | 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000; 6300 | ||||||||||||||
| SX1 | Типоразмер | S1 - первый габаритный размер (ширина до 280 мм., на номинальные токи 630А; 800А; 1000А; 1250А; 1600А) | ||||||||||||||
| S2 - второй габаритный размер In 630А; 800А; 1000А; 1250А; 1600А; 2000А | ||||||||||||||||
| S4 - четвертый габаритный размер In 2500А; 3200А; 4000А | ||||||||||||||||
| S5 - пятый габаритный размер In 5000А | ||||||||||||||||
| S6 - шестой габаритный размер In 6300А | ||||||||||||||||
| X2P | Количества полюсов выключателя | 3P - трехполюсный автомат | ||||||||||||||
| 4P - четырехполюсный автомат | ||||||||||||||||
| X3 | Предельная отключающая способность, кА при Uном=400В | 50; 85; 100; 120 | ||||||||||||||
| X4 | Исполнение по способу установки | F - стационарное исполнение 1) | ||||||||||||||
| D - выдвижное исполнение. | ||||||||||||||||
| MRX5 | Вид микропроцессорного расцепителя | MR0 - микропроцессорный расцепитель отсутствует | ||||||||||||||
| MR5.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю, измерение тока. для выключателей габаритного исполнения S1, S5, S6 | ||||||||||||||||
| MR7.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. для выключателей габаритного исполнения S2, S4 | ||||||||||||||||
| MR8.0 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. для выключателей габаритного исполнения S2, S4 | ||||||||||||||||
| MR8.1 - защита электрических цепей от перегрузок и коротких замыканий, в том числе при замыкании на землю. с функцией связи по протоколу modbus и измерением тока. меню на русском языке. для выключателей габаритного исполнения S2, S4 | ||||||||||||||||
| X6 | Варианты присоединения | B - заднее присоединение (горизонтальное или вертикальное) 2) | ||||||||||||||
| F - переднее присоединение. Для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А | ||||||||||||||||
| C - комбинированное присоединение (верхние - переднее, нижние - заднее). для выключателей габаритного исполнения S2, S4 на токи от 630А до 2500А | ||||||||||||||||
| СХ7X8X9X10 | Вид катушек управления | СХ7X8X9X10 - обозначение блока катушек управления | ||||||||||||||
| ||||||||||||||||
| MХ11 | Вид двигательного привода | M0 - двигательный привод отсутствует | ||||||||||||||
| M2 - двигательный привод 230В AC/220В DC | ||||||||||||||||
| PX12 | Вид систем защиты | P00 - системы защиты отсутствуют | ||||||||||||||
| P01 - установлены изолирующие шторки | ||||||||||||||||
| P02 - установлен встраиваемый замок блокировки кнопки включения | ||||||||||||||||
| P03 - установлены изолирующие шторки и встраиваемый замок блокировки кнопки включения. | ||||||||||||||||
| SX13 | Вид вспомогательных контактов сигнализации | S0 - контакты сигнализации не установлены | ||||||||||||||
| S1 - контакты сигнализации 6a+6b. для выключателей габаритного исполнения S2, S4, S5, S6 | ||||||||||||||||
| S2 - контакты сигнализации 6c. для выключателей габаритного исполнения S1 | ||||||||||||||||
| X14 | Вид систем дополнительной сигнализации | 00 - системы сигнализации не установлены | ||||||||||||||
| 01 - установлена индикация положения выключателя в корзине | ||||||||||||||||
| 02 - установлен контакт сигнализации готовности выключателя к замыканию главных контактов | ||||||||||||||||
| 03 - установлен механический счетчик циклов | ||||||||||||||||
| 04 - установлена индикация положения выключателя в корзине и контакт сигнализации готовности выключателя к замыканию главных контактов | ||||||||||||||||
| 05 - установлена индикация положения выключателя в корзине и механический счетчик циклов | ||||||||||||||||
| 06 - установлен контакт сигнализации готовности выключателя к замыканию главных контактов и механический счетчик циклов | ||||||||||||||||
| 07 - установлена индикация положения выключателя в корзине, контакт сигнализации готовности выключателя к замыканию главных контактов и механический счетчик циклов | ||||||||||||||||
| 1) - Стационарное исполнение доступно во всех габаритах кроме S5, S6. | ||||||||||||||||
| 2) - Для выключателей S2 2000А стационарного и выкатного исполнения доступно только заднее вертикальное, переднее и комбинированное присоединение. Для выключателей S4 4000А стационарного и выкатного исполнения доступно только заднее вертикальное присоединнеие шин. Для выключателей на S5 5000А и S6 6300А доступно только заднее горизонтальное расположение шин. | ||||||||||||||||
Ретрофит на основе автоматических выключателей в литом корпусе OptiMat D
БЗАВ-Х00-OptiMat DХХХX1-MRX2-X3-X4-X5-X6-Х7-X8-X9
| БЗАВ | Блок замены автоматического выключателя | |
| Х00 | Тип заменяемого оборудования | АВМ4СВ/НВ, АВМ10СВ/НВ, Электрон Э06В |
| Серия | OptiMat | |
| Типоисполнение | D - автоматические выключатели в литом корпусе | |
| XXX | Обозначение номинального тока выключателя | 100 - от 40 до 100 А |
| 160 - от 64 до 160 А | ||
| 250 - от 100 до 250 А | ||
| 400 - от 160 до 400 А | ||
| 630 - от 250 до 630 А | ||
| 1000 - от 400 до 1000 А | ||
| 1600 - от 630 до 1600 А | ||
| X1 | Обозначение исполнения по предельной отключающей способности | N – нормальная; Н – повышенная |
| МRХ2 | МRХ2 - Обозначение микропроцессорного расцепителя | MR1 – Обеспечивает защиту электрических цепей от перегрузок и коротких замыканий с фиксированными выдержками времени, с предустановленной функцией тепловой памяти и индикацией настраиваемых параметров; |
| MR2 – Обеспечивает защиту электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий с регулируемой выдержкой времени в зоне перегрузки и с регулируемой кратковременной выдержкой времени в зоне короткого замыкания с настраиваемой функцией тепловой памяти и индикацией настраиваемых параметров; | ||
| X3 | Исполнение по способу установки | ВИ - выдвижное исполнение |
| X4 | Наличие вспомогательного контакта | ВК - установлен вспомогательный контакт |
| X5 | Тип независимого расцепителя | НР110DC/230AC |
| X6 | Тип привода | ПД230AC - установлен двигательный привод; ПРД - установлен привод ручной дистанционный |
| X7 | Аксессуар только для исполнения Э06В | КК - в комплекте клеммная крышка |
| X8 | Дополнительный аксессуар | ВВЦ - в комплекте вилка вспомогательных цепей |
| X9 | Дополнительный аксессуар | РВЦ - в комплекте розетка вспомогательных цепей |
Ретрофит на основе ВА52, ВА53, ВА55, ВА56 Автоматические выключатели в литом корпусе на токи от 250А до 2000А
БЗАВ-Х00-ВА55 (ВА53)-Х1-Х2Х3Х4Х5Х6- Х7…А-690АС-Х8-Х9-Х10-Х11-КЭАЗ
| БЗАВ | Блок замены автоматического выключателя | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X00 | Тип заменяемого оборудования | АВМ10СВ/НВ, АВМ15СВ/НВ, АВМ20СВ/НВ, Электрон Э06В, Электрон Э16В, Электрон Э25В, Электрон Э40В, Электрон Э25С | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ВА55 (ВА53) | ВА53 – токоограничивающий (категория А); ВА55 – селективный (категория В) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X1 | Условное обозначение номинального тока: 41 – 250 А, 400 А, 630 А, 1000А; 43 – 1600А, 2000А | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X2 | 3 – число полюсов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X3 | 3 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий, однофазных короткихзамыканий и тока включения 4 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий и тока включения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X4 | Двухзначное число.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X5 | Вид привода в сочетании со способом установки: 1 – ручной привод, стационарное исполнение; 3 – электромагнитный привод, стационарное исполнение; 5 – ручной дистанционный привод, выдвижное исполнение; 7 – электромагнитный привод, выдвижное исполнение. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X6 | Дополнительные механизмы: 0 – отсутствуют; 6 – скоба для блокировки выключателя стационарного исполнения с ручным приводом вположении «отключено» | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X7...A | Номинальный ток в амперах: 250 А; 400 А; 630 А; 1000А; 1600А; 2000А | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 690АС | Номинальное напряжениевыключателя переменного тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Х8... | Параметры независимого расцепителя (при его наличии): номинальное напряжение и род тока независимого расцепителя (НР230АС/220DC; НР400АС) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Х9... | Параметры привода электромагнитного (при его наличии): номинальное напряжение и род тока электромагнитного привода (ПЭ230АС; ПЭ400АС) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X10... | Климатическое исполнение: УХЛЗ; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X11... | Вид приемки и условия поставки: Э - при поставке на экспорт; при отсутствии – приемка ОТК | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| КЭАЗ | Торговая марка. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
