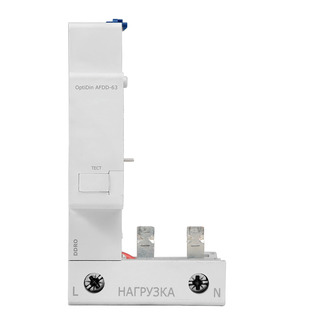

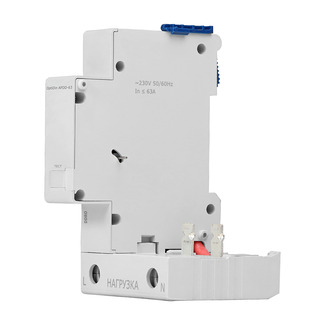

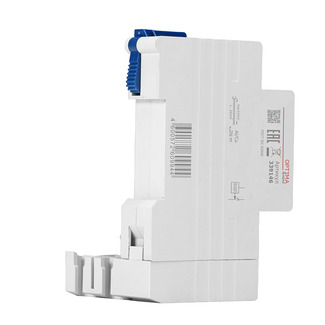

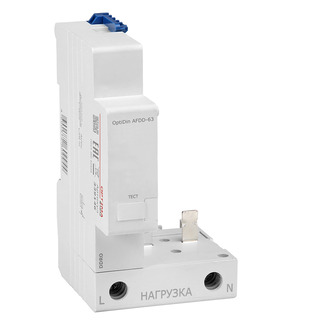

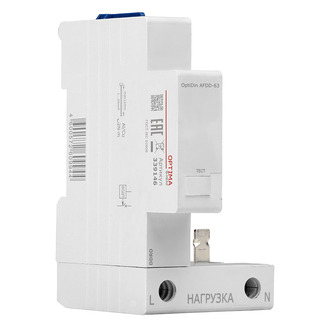

Устройство защиты от дугового пробоя УЗДП OptiDin AFDD-63-УХЛ3

Устройство защиты от дугового пробоя УЗДП OptiDin AFDD-63 представляет собой блок обнаружения дугового пробоя (БОДП) и предназначен для применения в однофазных электрических сетях переменного тока частоты 50/60 Гц с глухозаземлённой нейтралью с номинальным напряжением не выше 230 В и номинальными токами от 1 А до 63 А.

К УЗДП с помощью защелки присоединяется двухполюсный:

- автоматический выключатель серии OptiDin ВМ63 6кА...25кА,
- АВДТ серии OptiDin D63 6 kA,
-  выключатель нагрузки OptiDin ВМ63Р

УЗДП обнаруживает дуговой пробой в защищаемой цепи с последующим отключением присоединенного к УЗДП устройства, расширяя его функциональные возможности.

Преимущества:

• УЗДП с присоединенным устройством позволяет заменить более 400 УЗДП моноблочного исполнения, что упрощает управление ассортиментом и снижает складские издержки, более гибко подходить к реализации проектов с использованием УЗДП и аппаратов с разным функционалом.
• Сканируйте QR-код на корпусе устройства для быстрого доступа к технической документации, 3D-моделям, сертификатам и технической консультации.
• Штрих-код и артикул позволяет быстро идентифицировать устройство и реализовывать его в розничных торговых сетях, а также на online торговых площадках.
• Повышенная помехозащищенность гарантирует отсутствие ложных срабатываний. Это позволяет размещать устройство в одном щите с системой «умный дом» и/или WI-FI роутером
• Светодиодная индикация с кнопкой ТЕСТ – наглядное отображение состояния устройства. Информирует о коммутационном положении контактов аппарата, срабатывании по дуговому пробою, статусе самодиагностики. Есть возможность выполнить функцию тестирования, что обеспечивает надежность и безопасность эксплуатации, обслуживание щита и ремонтов на линии.
• Аппараты способны подключать как медные, так и алюминиевые проводники, что дает возможность использовать аппараты не только в новых строительных проектах, но и в текущем жилом фонде.
• Конструкция клеммных зажимов с фрикционными насечками обеспечивает максимально плотный и больший по площади контакт для предотвращения нагрева проводников и УЗДП, в том числе за счет профильных углублений на корпусе.
• Защитные шторки обеспечивают удобный монтаж и гарантированное помещение проводника между выводом и зажимной колодкой.
• Пломбировочная заглушка, идущая в комплекте, позволяет обеспечить только санкционированный допуск к выводам устройства.
• Удобный монтаж: информация на корпусе указывает момент затяжки контактов и глубину зачистки проводника.
• Работоспособность в широком диапазоне температур и особо сырых условиях позволяет устанавливать аппараты, в том числе, в помещениях без искусственно регулируемых климатических условий. Диапазон рабочих температур от минус 60 до плюс 60 °С
• Надёжность и долговечность подтверждена множеством испытаний и сертификатов, подкреплена гарантией 5 лет и сроком службы не менее 15 лет.

Соответствует стандартам и регламентам:

ГОСТ IEC 62606-2016, ТР ТС 004/2011, ТР ТС 020/2011, ТР ТС ЕАЭС 037/2016.

Классификация

Тип приёмки:

ОТК

ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика

Габариты и материалы

Габариты изделия: Ширина (мм):

53,2

Габариты изделия: Высота (мм):

103,1

Габариты изделия: Глубина (мм):

66,6

Электротехнические характеристики

Количество полюсов:

2

Габарит:

3 модуля

Данный параметр указывает на размеры изделия

Частота тока (Гц):

50/60

Количество колебаний переменного тока в секунду.

Род тока:

AC

AC - переменный DC - постоянный AC/DC - переменный/постоянный

Номинальное рабочее напряжение переменного тока Ue (В):

230

Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.

Номинальное (расчетное) напряжение (В):

230

Общее количество полюсов:

2

Максимальный номинальный ток при номинальном напряжении переменного тока (А):

63

Монтажные характеристики

Способ крепления (монтажа):

На защёлку с левой стороны выключателя

Присоединение внешних проводников:

переднее

Макс. сечение присоединяемых проводов (мм²):

25

Возможность самостоятельного подключения дополнительных устройств:

нет

Способ установки:

Din-рейка

Ширина в количестве модулей:

3

Глубина монтажная (встраиваемая) (мм):

61,1

Эксплуатационные характеристики

Степень защиты (IP):

IP20

Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Климатическое исполнение и категория размещения:

УХЛ3

Диапазон рабочих температур (˚С):

от -60°С до +60°С

Степень загрязнения:

3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ):

ГОСТ IEC 62606

Дополнительное оборудование:

Нет

Возможность использования дополнительного оборудования.

Устанавливается на устройство:

Автоматический выключатель, АВДТ, Выкл. нагрузки

Тип оборудования:

Устройство защиты от дугового пробоя

Сегмент РЖД:

нет
