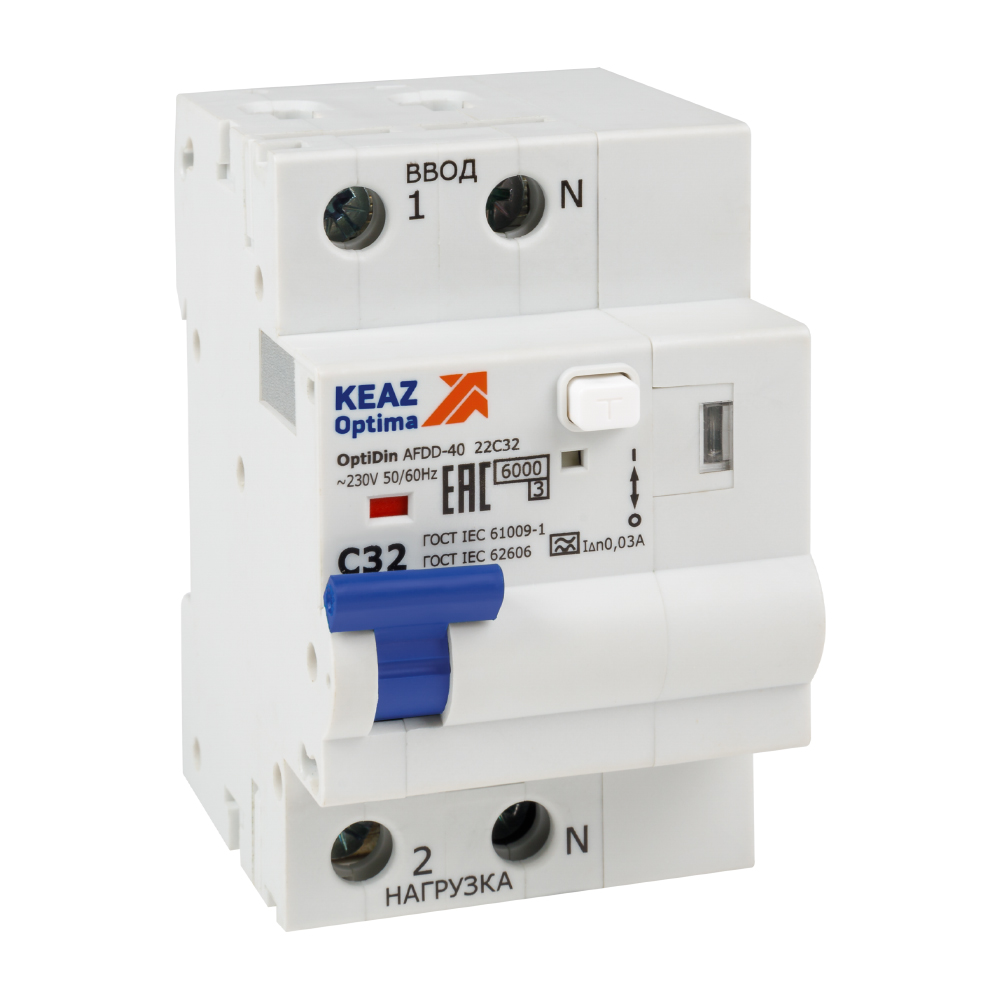

* Как узнать сроки готовности на продукцию?Устройство защиты от дугового пробоя с АВДТ и защ. от пов. напряж. OptiDin AFDD-40-22C32-A-У3 (2P, C32, 30mA, Uоткл 275В)
* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536304000
Вес, кг
1 шт:
0,27
Объём, м.куб
1 шт:
0,00035966
Габариты упаковки (1 шт)
Ширина (мм):
53
Высота (мм):
87
Глубина (мм):
78
Штрих-код EAN13
1 шт:
4600572609913
Артикул:339090
Базовая цена за единицу
22 932,0019 110,00 ₽
При отсутствии договора с КЭАЗ обязательна предоплата.
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
Склад МоскваВ наличии
117Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ НОВОСИБИРСКВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ЕКАТЕРИНБУРГ (Сервис-ЭТ)В наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ САМАРАВ наличии
0Требуемое количество
Сроки готовности*
Склад
Склад КЭАЗ ВладивостокВ наличии
0Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
Описание и характеристики
Устройство защиты от дугового пробоя с АВДТ и защитой от повышенного напряжения на номинальный ток 32 A и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Габариты и материалы
Габариты изделия: Ширина (мм):
52,8
Габариты изделия: Высота (мм):
87
Габариты изделия: Глубина (мм):
70,5
Электротехнические характеристики
Количество полюсов:
2
Номинальный ток In (А):
32
Ток, при котором устройство работает в нормальных условиях.
Габарит:
3 модуля
Данный параметр указывает на размеры изделия
Частота тока (Гц):
50
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):
6
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальный отключающий дифференциальный ток (мА):
30
Ток утечки, при котором УЗО должно срабатывать при заданных условиях.
Уставка расцепителей токов короткого замыкания:
5In-10In
Порядок кратности номинальному току, при котором срабатывает расцепитель.
Вид расцепителей:
тепловой и электромагнитный
Характеристика диапазона отключения:
C
Кривая срабатывания (время-токовая характеристика) автоматического выключателя.
Тип защитной характеристики по дифферециальному току:
А
Наличие защиты от сверхтоков:
да
Тип тока утечки:
A
Селективная защита:
нет
Отключающая способность по EN 60898 (кА):
6
Отключение нейтрали (N):
да
Общее количество полюсов:
2
Общее количество защищенных полюсов:
1
Категория перенапряжения:
3
Класс токоограничения:
3
Предельная коммутационная способность переменного тока Icu при 220АС (кА):
6
Монтажные характеристики
Способ крепления (монтажа):
DIN-рейка
Присоединение внешних проводников:
переднее
Макс. сечение присоединяемых проводов (мм²):
16
Возможность самостоятельного подключения дополнительных устройств:
нет
Способ установки:
стационарный с креплением на панели
Ширина в количестве модулей:
3
Глубина монтажная (встраиваемая) (мм):
76
Эксплуатационные характеристики
Степень защиты (IP):
IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
У3
Диапазон рабочих температур (˚С):
от -5°С до +40°С
Категория применения по селективности:
неселективный
Степень загрязнения:
3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 62606, ГОСТ IEC 61009-1
Дополнительное оборудование:
Нет
Возможность использования дополнительного оборудования.
Тип оборудования:
Устройство защиты от дугового пробоя
Сегмент РЖД:
нет
Обозначения
OptiDinAFDD-40 | - | 2 | 2 | Х | ХХ | - | А | - | ХХ | - | У3 | - | (2P, ХХХ, 30mA, Uоткл 275В) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
- обозначение УЗДП;
- число полюсов:
2 – два полюса (1P+N); - значение номинального отключающего дифференциального тока:
2 - 0,03 А; - характеристика срабатывания электромагнитного расцепителя:
B*; C; - значение номинального тока:
6; 10; 13; 16; 20; 25; 32; 40 - обозначение типа рабочей характеристики по дифференциальному току:
А; - значение отключающей способности, кА:
отсутствие – 6 кА;
10* – 10 кА; - климатическое исполнение и категория размещения:
УЗ; - краткое перечисление основных характеристик УЗДП:
количество полюсов, номинальный ток в сочетании с защитной характеристикой, диф. ток, отключающее повышенное напряжение
