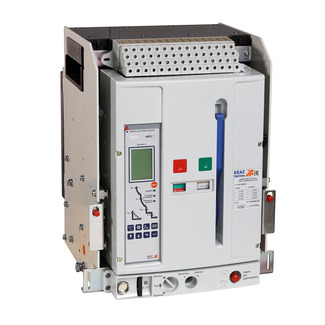

Основные характеристики
Характеристики ETIM
- Категория ETIM: Силовой автоматический выключатель
EC000228
Классификация
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 308
- Габариты изделия: Высота (мм): 351
- Габариты изделия: Глубина (мм): 273
- Типоразмер: S1-Первый габаритный размер
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 600 Ток, при котором устройство работает в нормальных условиях.
- Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
- Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный - Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Предельная коммутационная способность переменного тока Icu (кА): 50 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
- Номинальное рабочее напряжение переменного тока Ue (В)2: 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Вспомогательные (свободные) контакты: 4С (переключающие) Вспомогательные контакты указывает на положение контактов автоматического выключателя.
- Наличие привода: 220V AC/DC Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 40 Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
- Регулировка максимальных расцепителей тока: да Этот параметр позволяет провести более точную настройку автоматического выключателя.
- Вид расцепителей: электронный
- Количество вспомогательных размыкающих контактов: 3
- Количество вспомогательных замыкающих контактов: 3
- Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
- Номинальное импульсное напряжение Uimp (кВ): 8 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 40 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
- Тип расцепителя: MR5.1
- Номинальный продолжительный ток Iu (А): 1 600
- Номинальное напряжение питания цепи управления Us (В): 230V AC/DC
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 25
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
- Номинальный кратковременно выдерживаемый ток Icw (А): 40
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 25
- Механический счётчик циклов: да
- Катушка включения (В): 230V AC/220V DC
- Независимый расцепитель (В): 230V АС/220V DC
- Расцепитель минимального напряжения (В): Нет
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 1;2;4;8;12;16;20;24;30
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;OFF
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
- Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,1;0,2;0,3;0,4;OFF
Монтажные характеристики
- Присоединение внешних проводников: заднее
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: выдвижной
- Вид присоединяемых проводников: шина Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
- Размер упаковочного ярлыка (для печати)(Не исп): 100х60
Дополнительные особенности
- Дополнительный расцепитель: Нет Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
- Сигнализация положения выключателя в корзине: нет
- Наличие минимального расцепителя: нет
- Конденсаторный источник питания: нет
- Замок внутренней установки: нет
- Защитные шторки: да
- Второй независимый расцепитель: Нет
- Контакт готовности к включению: нет
