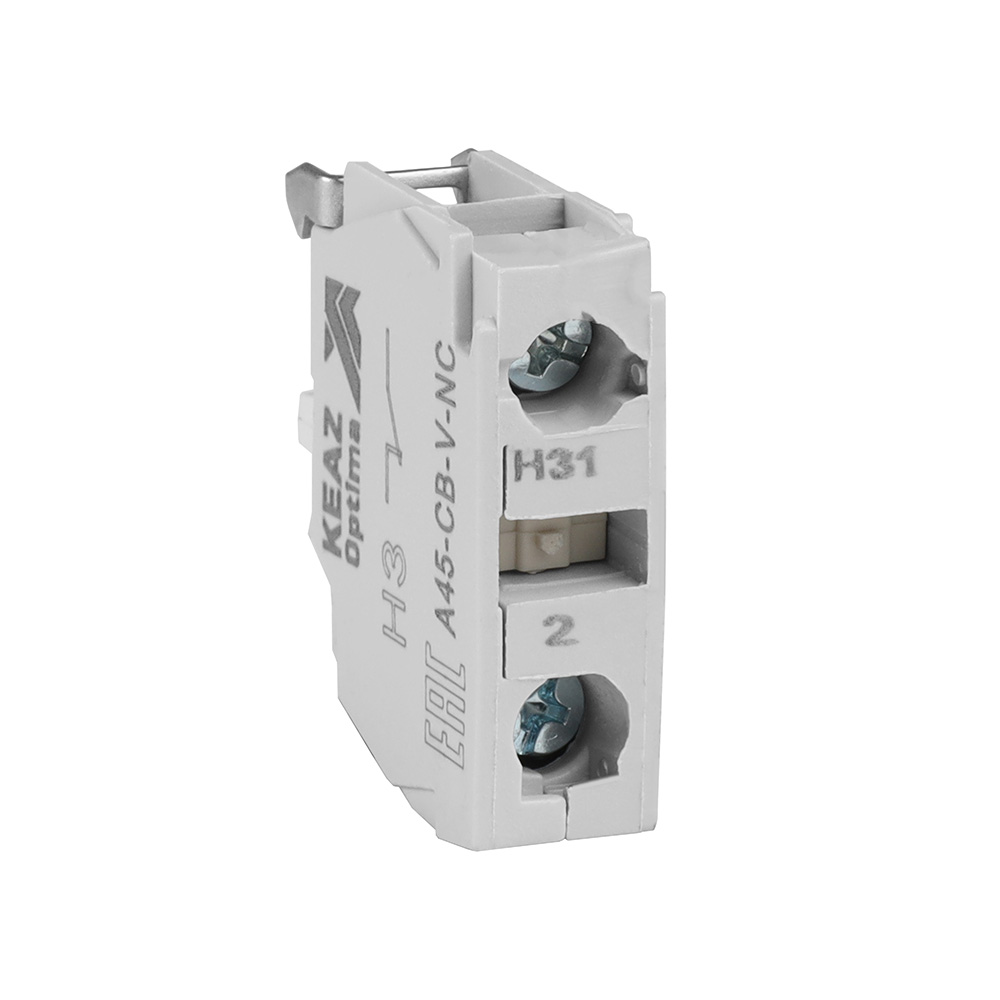

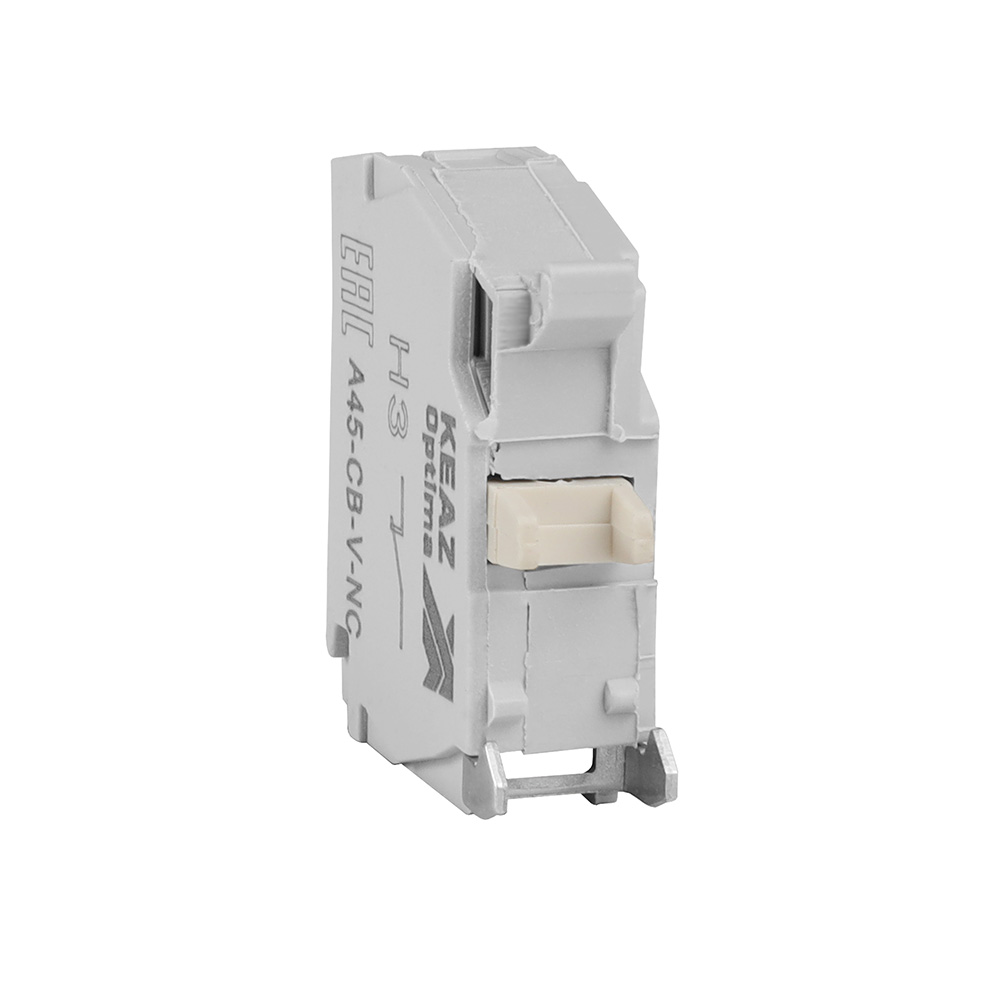

Контактный блок OptiSignal D22 A45-CB-V-NC 1НЗ винтовой зажим ZBE102

Артикул:332201

Сравнить

В сравнение
В избранное

Основные характеристики

Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536900100

Вес, кг

1 шт:
0,01
1 шт:
1,045

Объём, м.куб

1 шт:
1 шт:
0,0010965

Габариты упаковки (100 шт)

Ширина (мм):
85
Высота (мм):
215
Глубина (мм):
60

Штрих-код EAN13

1 шт:
4600572563284
1 шт:
4600572616300
Артикул:332201

Базовая цена за единицу

303,60253,00

При отсутствии договора с КЭАЗ обязательна предоплата.

Описание и характеристикиОбозначенияДокументыАкадемия КЭАЗ

Описание и характеристики

Компоненты для устройств OptiSignal позволяют самостоятельно осуществить сборку решения или дополнить имеющееся решение при необходимости изменения конфигурации.

Классификация

Тип изделия:
Блок контактов

Габариты и материалы

Габариты изделия: Ширина (мм):
10
Габариты изделия: Высота (мм):
32
Габариты изделия: Глубина (мм):
28,2

Электротехнические характеристики

Количество вспомогательных размыкающих контактов:
1
Номинальное напряжение изоляции Ui (В):
690
icon

Характеризует изоляционные свойства аппарата.

Номинальное импульсное напряжение Uimp (кВ):
6
icon

Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.

Условный тепловой ток на открытом воздухе Ith (A):
10
icon

Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.

Минимальный рабочий ток (А):
0,001
Минимальное рабочее напряжение (В):
12

Монтажные характеристики

Способ крепления (монтажа):
защелка
Тип подключения:
Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP):
IP20
icon

Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Диапазон рабочих температур (˚С):
от -50°С до +55°С
Тип аксессуара:
Контактный блок
Тип контакта:
1 НЗ

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ):
ГЖИК.642000.001ТУ, ГОСТ IEC 60947-5-1
Тип оборудования:
Контактный блок

Обозначения

Компоненты для сборки – монтажные пластины и аксессуары OptiSignal A45-BPA

1. СерияOptiSignal
2. ТипоисполнениеA – компонент
3. Тип основания

4 – компонент для изделия с металлическим основанием *
5 – компонент для изделия с пластиковым основанием *
45 — компонент общий, подходит для серий с металлическим или с пластиковым основанием

4. Тип изделияMB – Монтажная пластинаMH2511 – Держатель маркировки 25х11MH2522 – Держатель маркировки 25х22 ZBY6101MH2260 – Бирка «Стоп» круглая 60ммBPA – колпачок на головку кнопки или сигнальной лампы

*Применимо только для MB – монтажная пластина


Компоненты для сборки – световые блоки OptiSignal A45-LB-VM1

1. СерияOptiSignal
2. ТипоисполнениеA – компонент
3. Тип основания45 — компонент общий, подходит для серий с металлическим или с пластиковым основанием
4. Тип изделияLB – световой блок
5. Тип подключенияV – винтовые клеммы
6. НапряжениеM – 230-240V ACB – 24V AC/DC
7. Цвет1 - белый3 - зеленый4 - красный5 - желтый6 - синий
