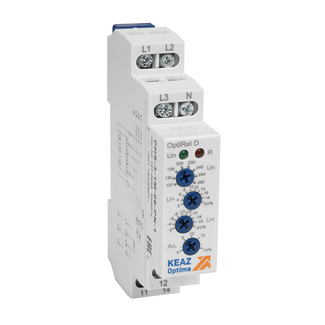

Модульные реле контроля фаз предназначены для защиты электрооборудования и потребителей в случаях нарушения качества питающей сети. Они осуществляют постоянный контроль напряжения в однофазных и трехфазных сетях переменного тока, при выходе за пределы диапазона отключают оборудование с заданной выдержкой времени, а так же контролируют правильность чередования фаз, обрыв одной или нескольких фаз и нейтрали.

Характеристики ETIM

Категория ETIM:

Реле контроля фаз

EC001441

Минимальная задержка на отключение (EF008192):

10 с

EF008192

Контроль перекоса фаз (EF003416):

Да

EF003416

Контроль чередования фаз (EF003412):

Нет

EF003412

Тип подключения (EF003961):

Винтовое соединение

EF003961

Минимальная задержка на включение (EF008190):

0.5 с

EF008190

Контроль обрыва фаз (EF003413):

Нет

EF003413

Контроль максимального напряжения (EF003415):

Да

EF003415

Максимальная задержка на включение (EF008189):

0.5 с

EF008189

Максимальная задержка на отключение (EF008191):

10 с

EF008191

Диапазон напряжения (EF002486):

176...552 В

EF002486

Номинальное напряжение питания цепи управления Us AC 50 Гц (EF003978):

220...460 В

EF003978

Контроль минимального напряжения (EF003414):

Да

EF003414

Тип напряжения управления (EF008242):

AC

EF008242

Номинальное напряжение питания цепи управления Us постоянного тока DC (EF003980):

0...0 В

EF003980

Глубина (EF000049):

64 мм

EF000049

Ширина (EF000008):

18 мм

EF000008

Количество переключающих (перекидных) контактов (EF008257):

2

EF008257

Классификация

Тип изделия:

Реле контроля фаз трехфазные

Габариты и материалы

Габариты изделия: Ширина (мм):

36

Габариты изделия: Высота (мм):

90

Габариты изделия: Глубина (мм):

64

Электротехнические характеристики

Номинальное напряжение питания цепи управления Un (В):

220-460

Обнаружение обрыва фазы:

да

Повышенное напряжение:

да

Пониженное напряжение:

да

Порядок чередования фаз:

да

Светодиодный индикатор срабатывания:

Красный

Диапазон напряжения срабатывания (В):

176-552

Контроль нейтрали:

нет

Асимметрия фаз:

да

Количество фаз питающей сети:

3

Одно- или трехфазная сеть.

Количество вспомогательных переключающих контактов:

2

Тип измеряемого напряжения:

AC

Номинальный ток главной цепи категории AC, In (А):

10

Светодиодный индикатор наличия напряжения питания:

Зеленый

Монтажные характеристики

Тип подключения:

винт

Эксплуатационные характеристики

Степень защиты (IP):

IP40

Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Тип оборудования:

Реле контроля фаз
