OptiSwitch 4G Переключатели кулачковые на токи от 10А до 100А

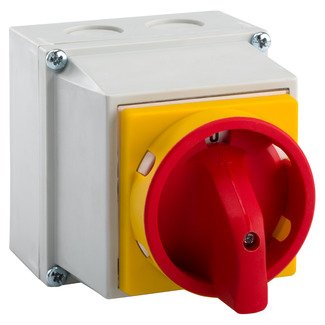

Переключатель OptiSwitch 4G25-10-PK-S24

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:331638

c НДС 20%

Базовая цена за единицу, ₽

13 173,60

Базовая цена за единицу, ₽

10 978,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

Упаковочная норма

Код ТН ВЭД

8536508008

Вес, кг:

0,394

Объем, м.куб:

0,00153831

Габариты упаковки (содержит 1 шт):

Ширина (мм)

Высота (мм)

Глубина (мм)

Штрих-код EAN13:

4600572562829

Описание

3 полюсный кулачковый переключатель на номинальный ток 25 А c 2 положениями рукоятки.

Основные характеристики

Характеристики ETIM

Категория ETIM: Управляющий переключатель/командоконтроллер
EC002611

Классификация

Модель (подсерия): Переключатели с нулевым положением (0-1)

Габариты и материалы

Габариты изделия: Ширина (мм): 100
Габариты изделия: Высота (мм): 100
Габариты изделия: Глубина (мм): 112

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 25
Ток, при котором устройство работает в нормальных условиях.
Номинальное рабочее напряжение переменного тока Ue (В): 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Условный тепловой ток на открытом воздухе Ith (A): 25
Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Номинальный рабочий ток Ie (А) для АС-21А: 25
Коммутационная мощность трехфазная (кВт): 13
Специальное исполнение: S24

Монтажные характеристики

Способ крепления (монтажа): винт
Тип подключения: Винтовое соединение
Модульное исполнение: нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У2
Степень защиты (IP): IP65
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
Тип элемента управления: поворотная позиционная ручка с фиксацией
Дополнительное оборудование: нет
Возможность использования дополнительного оборудования.
Вид рукоятки: R112 красный
Номер электрической схемы и диаграммы переключений: 10
Тип корпуса: Закрытый
Количество коммутационных положений: 2
Количество положений ручки.
Количество пакетов: 2
Возможно измерение между фазами: да
Возможно измерение между фазой и нейтралью: нет
С нейтральной позицией (ОТКЛ): да
С блоком управления: нет
Функция переключения с фиксацией: да
С возвратной пружиной: нет

Характеристики ETIM

Категория ETIM: Управляющий переключатель/командоконтроллер
EC002611

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика
Модель (подсерия): Переключатели с нулевым положением (0-1)

Габариты и материалы

Габариты изделия: Ширина (мм): 100
Габариты изделия: Высота (мм): 100
Габариты изделия: Глубина (мм): 112

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 25
Ток, при котором устройство работает в нормальных условиях.
Номинальное рабочее напряжение переменного тока Ue (В): 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Условный тепловой ток на открытом воздухе Ith (A): 25
Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Номинальный рабочий ток Ie (А) для АС-21А: 25
Коммутационная мощность трехфазная (кВт): 13
Специальное исполнение: S24

Монтажные характеристики

Способ крепления (монтажа): винт
Тип подключения: Винтовое соединение
Модульное исполнение: нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У2
Степень защиты (IP): IP65
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
Тип элемента управления: поворотная позиционная ручка с фиксацией
Дополнительное оборудование: нет
Возможность использования дополнительного оборудования.
Вид рукоятки: R112 красный
Номер электрической схемы и диаграммы переключений: 10
Тип корпуса: Закрытый
Количество коммутационных положений: 2
Количество положений ручки.
Количество пакетов: 2
Возможно измерение между фазами: да
Возможно измерение между фазой и нейтралью: нет
С нейтральной позицией (ОТКЛ): да
С блоком управления: нет
Функция переключения с фиксацией: да
С возвратной пружиной: нет

OptiSwitch 4GХ₁-Х₂M-Х₃-Х₄-Х₅-Х₆

Часть наименования	Расшифровка
OptiSwitch 4G	Обозначение серии переключателя
Х₁	Номинальный ток (А)
Х₂	Номер схемы коммутационной программы
M	наличие изменения конструкции в стандартной схеме
Х₃	исполнение (U - открытое, PK - закрытое, OU - открытое с креплением на заднюю стенку)
Х₄	специальное исполнение, символ которого добавляется к обозначению типа
Х₅	положение блокировки при исполнении S5
Х₆	тип рукоятки (цвет и исполнение)
