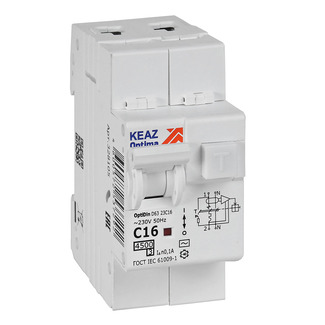

* Как узнать сроки готовности на продукцию?АВДТ с защитой от сверхтоков OptiDin D63-23C16-AC-У3 (2P, C16, 100mA, 4,5кА)
* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536302000
Вес, кг
1 шт:
0,206
Объём, м.куб
1 шт:
0,00027823
Габариты упаковки (1 шт)
Ширина (мм):
41
Высота (мм):
87
Глубина (мм):
78
Штрих-код EAN13
1 шт:
4600572537292
Артикул:328105
Базовая цена за единицу
3 712,803 094,00 ₽
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
В наличии
Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
Описание и характеристики
Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 100 мА.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Габариты и материалы
Габариты изделия: Ширина (мм):
36
Габариты изделия: Высота (мм):
85
Габариты изделия: Глубина (мм):
73,1
Электротехнические характеристики
Количество полюсов:
2
Номинальный ток In (А):
16
Ток, при котором устройство работает в нормальных условиях.
Габарит:
2 модуля
Данный параметр указывает на размеры изделия
Частота тока (Гц):
50
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):
4,5
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальный отключающий дифференциальный ток (мА):
100
Ток утечки, при котором УЗО должно срабатывать при заданных условиях.
Уставка расцепителей токов короткого замыкания:
5In-10In
Порядок кратности номинальному току, при котором срабатывает расцепитель.
Вид расцепителей:
тепловой и электромагнитный
Характеристика диапазона отключения:
C
Кривая срабатывания (время-токовая характеристика) автоматического выключателя.
Потери мощности (Вт):
7
Уменьшенная мощность на выходе установки.
Тип защитной характеристики по дифферециальному току:
АС
Наличие защиты от сверхтоков:
да
Тип тока утечки:
AC
Селективная защита:
нет
Отключающая способность по EN 60898 (кА):
4,5
Отключение нейтрали (N):
да
Общее количество полюсов:
2
Общее количество защищенных полюсов:
1
Категория перенапряжения:
3
Класс токоограничения:
3
Предельная коммутационная способность переменного тока Icu при 220АС (кА):
4,5
Монтажные характеристики
Способ крепления (монтажа):
DIN-рейка
Присоединение внешних проводников:
переднее
Макс. сечение присоединяемых проводов (мм²):
25
Возможность самостоятельного подключения дополнительных устройств:
нет
Способ установки:
стационарный с креплением на панели
Ширина в количестве модулей:
2
Глубина монтажная (встраиваемая) (мм):
75
Эксплуатационные характеристики
Степень защиты (IP):
IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
У3
Диапазон рабочих температур (˚С):
от -40°С до +55°С
Категория применения по селективности:
неселективный
Степень загрязнения:
3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование:
Нет
Возможность использования дополнительного оборудования.
Тип оборудования:
АВДТ с защитой от сверхтоков
Сегмент РЖД:
нет
Обозначения
| OptiDin D63 | - | 2 | Х | C | XX | - | АС | - | УЗ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | обозначение АВДТ; |
| 2 | число полюсов - 2; |
| 3 | значение номинального отключающего дифференциального тока: 2 - 0,03 А; 3- 0,1 А; |
| 4 | характеристика срабатывания электромагнитного расцепителя; |
| 5 | значение номинального тока; |
| 6 | обозначение типа рабочей характеристики по дифференциальному току; |
| 7 | обозначение климатического исполнения и категории размещения по ГОСТ 15150. |
