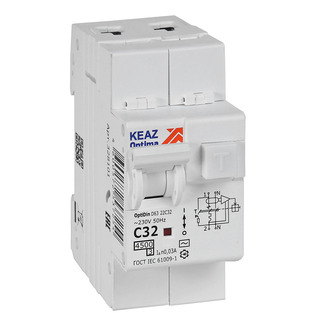

АВДТ с защитой от сверхтоков OptiDin D63-22C32-AC-У3 (2P, C32, 30mA, 4,5кА)

{{images[mainKey].description}}
{{::image.description}}

* Изображение является справочным

logo
Артикул:328101
Доступно:
СкладВ наличииТребуемое количествоИнформ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях

Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.

Остатки на складах дистрибьюторов Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения
1 шт
Упаковочная норма
1 шт
Вес, кг:
1 шт
0,206
Объем, м.куб:
1 шт
0,00027823
Габариты упаковки (содержит 1 шт):
Ширина (мм)
41
Высота (мм)
87
Глубина (мм)
78
Штрих-код EAN13:
1 шт
4600572537254
Описание

Автоматический выключатель дифференциального тока на номинальный ток 32 А и номинальный отключающий дифференциальный ток 30 мА.

Основные характеристики
Классификация
  • Категория ETIM: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (EC000905)
    Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Габариты и материалы
  • Габариты изделия: Ширина (мм): 36
  • Габариты изделия: Высота (мм): 85
  • Габариты изделия: Глубина (мм): 73,1
Электротехнические характеристики
  • Количество полюсов: 2
  • Номинальный ток In (А): 32
    Ток, при котором устройство работает в нормальных условиях.
  • Габарит: 2 модуля
    Данный параметр указывает на размеры изделия
  • Частота тока (Гц): 50
    Количество колебаний переменного тока в секунду.
  • Род тока: AC
    AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
  • Номинальное рабочее напряжение переменного тока Ue (В): 230
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Предельная коммутационная способность переменного тока Icu (кА): 4,5
    Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
  • Номинальный отключающий дифференциальный ток (мА): 30
    Ток утечки, при котором УЗО должно срабатывать при заданных условиях.
  • Уставка расцепителей токов короткого замыкания: 5In-10In
    Порядок кратности номинальному току, при котором срабатывает расцепитель.
  • Вид расцепителей: тепловой и электромагнитный
  • Характеристика диапазона отключения: C
    Первая буква - диапазон защиты (частичный или полный диапазон). Вторая буква - тип защищаемого оборудования.
  • Потери мощности (Вт): 12
    Уменьшенная мощность на выходе установки.
  • Тип защитной характеристики по дифферециальному току: АС
  • Наличие защиты от сверхтоков: да
  • Тип тока утечки: AC
  • Селективная защита: нет
  • Отключающая способность по EN 60898 (кА): 4,5
  • Отключение нейтрали (N): да
  • Общее количество полюсов: 2
  • Общее количество защищенных полюсов: 1
  • Категория перенапряжения: 3
  • Класс токоограничения: 3
  • Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
  • Способ крепления (монтажа): DIN-рейка
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 25
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Ширина в количестве модулей: 2
  • Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
  • Степень защиты (IP): IP20
    Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
  • Климатическое исполнение и категория размещения: У3
  • Диапазон рабочих температур (˚С): от -40°С до +55°С
  • Степень загрязнения: 3
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2011
  • Дополнительное оборудование: Нет
    Возможность использования дополнительного оборудования.
  • Сегмент РЖД: нет
Классификация
  • Тип приёмки: ОТК
    ОТК - приемка отделом технического контроля производителя
    АЭС - для атомных электростанций
    РЕГ - морской/речной регистр
    ПЗ - приемка заказчика
  • Категория ETIM: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (EC000905)
    Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
  • код ТН ВЭД: 8536303000
Габариты и материалы
  • Габариты изделия: Ширина (мм): 36
  • Габариты изделия: Высота (мм): 85
  • Габариты изделия: Глубина (мм): 73,1
Электротехнические характеристики
  • Количество полюсов: 2
  • Номинальный ток In (А): 32
    Ток, при котором устройство работает в нормальных условиях.
  • Габарит: 2 модуля
    Данный параметр указывает на размеры изделия
  • Частота тока (Гц): 50
    Количество колебаний переменного тока в секунду.
  • Род тока: AC
    AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
  • Номинальное рабочее напряжение переменного тока Ue (В): 230
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Предельная коммутационная способность переменного тока Icu (кА): 4,5
    Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
  • Номинальный отключающий дифференциальный ток (мА): 30
    Ток утечки, при котором УЗО должно срабатывать при заданных условиях.
  • Уставка расцепителей токов короткого замыкания: 5In-10In
    Порядок кратности номинальному току, при котором срабатывает расцепитель.
  • Вид расцепителей: тепловой и электромагнитный
  • Характеристика диапазона отключения: C
    Первая буква - диапазон защиты (частичный или полный диапазон). Вторая буква - тип защищаемого оборудования.
  • Потери мощности (Вт): 12
    Уменьшенная мощность на выходе установки.
  • Тип защитной характеристики по дифферециальному току: АС
  • Наличие защиты от сверхтоков: да
  • Тип тока утечки: AC
  • Селективная защита: нет
  • Отключающая способность по EN 60898 (кА): 4,5
  • Отключение нейтрали (N): да
  • Общее количество полюсов: 2
  • Общее количество защищенных полюсов: 1
  • Категория перенапряжения: 3
  • Класс токоограничения: 3
  • Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
  • Способ крепления (монтажа): DIN-рейка
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 25
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Ширина в количестве модулей: 2
  • Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
  • Степень защиты (IP): IP20
    Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
  • Климатическое исполнение и категория размещения: У3
  • Диапазон рабочих температур (˚С): от -40°С до +55°С
  • Категория применения по селективности: неселективный
  • Степень загрязнения: 3
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2011
  • Дополнительное оборудование: Нет
    Возможность использования дополнительного оборудования.
  • Сегмент РЖД: нет
OptiDin D63-2ХCXX-АС-УЗ
1234567
1обозначение АВДТ;
2число полюсов - 2;
3значение номинального отключающего дифференциального тока:
2 - 0,03 А; 3- 0,1 А;
4характеристика срабатывания электромагнитного расцепителя;
5значение номинального тока;
6обозначение типа рабочей характеристики по дифференциальному току;
7обозначение климатического исполнения и категории размещения по ГОСТ 15150.
