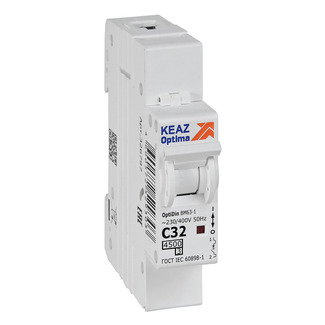

Выключатель автоматический модульный OptiDin BM63-1C32-4,5-УХЛ3

{{images[mainKey].description}}
{{::image.description}}

* Изображение является справочным

logo
Артикул:326797
Доступно:
СкладВ наличииТребуемое количествоИнформ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях

Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.

Остатки на складах дистрибьюторов Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения
1 шт
Упаковочная норма
12 шт
Вес, кг:
12 шт
1,52
1 шт
0,125
Объем, м.куб:
12 шт
0,0014892
1 шт
0,00011016
Габариты упаковки (содержит 12 шт):
Ширина (мм)
85
Высота (мм)
80
Глубина (мм)
219
Штрих-код EAN13:
1 шт
4600572529303
12 шт
4600572529808
Описание

Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4,5 кА на номинальный ток 32 А.

Основные характеристики
Классификация
  • Категория ETIM: Модульный автоматический выключатель (EC000042)
    Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Габариты и материалы
  • Габариты изделия: Ширина (мм): 17,8
  • Габариты изделия: Высота (мм): 85
  • Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
  • Количество полюсов: 1
  • Номинальный ток In (А): 32
    Ток, при котором устройство работает в нормальных условиях.
  • Габарит: 1 модуль
    Данный параметр указывает на размеры изделия
  • Частота тока (Гц): 50
    Количество колебаний переменного тока в секунду.
  • Род тока: AC
    AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
  • Номинальное рабочее напряжение переменного тока Ue (В): 230
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Предельная коммутационная способность переменного тока Icu (кА): 4,5
    Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
  • Уставка расцепителей токов короткого замыкания: 5In-10In
    Порядок кратности номинальному току, при котором срабатывает расцепитель.
  • Вид расцепителей: тепловой и электромагнитный
  • Характеристика диапазона отключения: C
    Первая буква - диапазон защиты (частичный или полный диапазон). Вторая буква - тип защищаемого оборудования.
  • Потери мощности (Вт): 6
    Уменьшенная мощность на выходе установки.
  • Наличие защиты от сверхтоков: да
  • Селективная защита: нет
  • Отключающая способность по EN 60898 (кА): 4,5
  • Отключение нейтрали (N): нет
  • Общее количество полюсов: 1
  • Общее количество защищенных полюсов: 1
  • Категория перенапряжения: 4
  • Класс токоограничения: 3
  • Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
  • Способ крепления (монтажа): DIN-рейка
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 25
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Ширина в количестве модулей: 1
  • Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
  • Степень защиты (IP): IP20
    Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
  • Климатическое исполнение и категория размещения: УХЛ3
  • Диапазон рабочих температур (˚С): от -70°С до +60°С
  • Степень загрязнения: 2
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
  • Дополнительное оборудование: Нет
    Возможность использования дополнительного оборудования.
  • Сегмент РЖД: нет
Классификация
  • Тип приёмки: ОТК
    ОТК - приемка отделом технического контроля производителя
    АЭС - для атомных электростанций
    РЕГ - морской/речной регистр
    ПЗ - приемка заказчика
  • Категория ETIM: Модульный автоматический выключатель (EC000042)
    Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
  • код ТН ВЭД: 8536201008
Габариты и материалы
  • Габариты изделия: Ширина (мм): 17,8
  • Габариты изделия: Высота (мм): 85
  • Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
  • Количество полюсов: 1
  • Номинальный ток In (А): 32
    Ток, при котором устройство работает в нормальных условиях.
  • Габарит: 1 модуль
    Данный параметр указывает на размеры изделия
  • Частота тока (Гц): 50
    Количество колебаний переменного тока в секунду.
  • Род тока: AC
    AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
  • Номинальное рабочее напряжение переменного тока Ue (В): 230
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Предельная коммутационная способность переменного тока Icu (кА): 4,5
    Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
  • Уставка расцепителей токов короткого замыкания: 5In-10In
    Порядок кратности номинальному току, при котором срабатывает расцепитель.
  • Вид расцепителей: тепловой и электромагнитный
  • Характеристика диапазона отключения: C
    Первая буква - диапазон защиты (частичный или полный диапазон). Вторая буква - тип защищаемого оборудования.
  • Потери мощности (Вт): 6
    Уменьшенная мощность на выходе установки.
  • Наличие защиты от сверхтоков: да
  • Селективная защита: нет
  • Отключающая способность по EN 60898 (кА): 4,5
  • Отключение нейтрали (N): нет
  • Общее количество полюсов: 1
  • Общее количество защищенных полюсов: 1
  • Категория перенапряжения: 4
  • Класс токоограничения: 3
  • Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
  • Способ крепления (монтажа): DIN-рейка
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 25
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Ширина в количестве модулей: 1
  • Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
  • Степень защиты (IP): IP20
    Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
  • Климатическое исполнение и категория размещения: УХЛ3
  • Диапазон рабочих температур (˚С): от -70°С до +60°С
  • Категория применения по селективности: неселективный
  • Степень загрязнения: 2
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
  • Дополнительное оборудование: Нет
    Возможность использования дополнительного оборудования.
  • Сегмент РЖД: нет
OptiDin ВМ63-XXXX-4,5-УХЛ3
123456

1 - серия выключателя;

2 - число полюсов;

3 - обозначение типа защитной характеристики: B; C;

4 - значение номинального тока максимального расцепителя;

5 - значение отключающей способности, 4,5 кА;

6 - обозначение климатического исполнения и категории размещения по ГОСТ 15150: УХЛ3.
