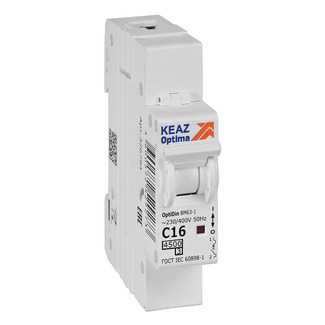

![{{images[mainKey].description}} - КЭАЗ](https://files.keaz.ru/f/35886/326794-vikluchatel-avtomaticheskiy-modulniy-optidin-bm63-1c16-45-uhl3.jpg "{{images[mainKey].description}} - КЭАЗ")
Основные характеристики
Характеристики ETIM
- Категория ETIM: Модульный автоматический выключатель (автомат)
EC000042
Габариты и материалы
- Габариты изделия: Ширина (мм): 17,8
- Габариты изделия: Высота (мм): 85
- Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
- Количество полюсов: 1
- Номинальный ток In (А): 16 Ток, при котором устройство работает в нормальных условиях.
- Габарит: 1 модуль Данный параметр указывает на размеры изделия
- Частота тока (Гц): 50 Количество колебаний переменного тока в секунду.
- Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный - Номинальное рабочее напряжение переменного тока Ue (В): 230 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Предельная коммутационная способность переменного тока Icu (кА): 4,5 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
- Уставка расцепителей токов короткого замыкания: 5In-10In Порядок кратности номинальному току, при котором срабатывает расцепитель.
- Вид расцепителей: тепловой и электромагнитный
- Характеристика диапазона отключения: C Кривая срабатывания (время-токовая характеристика) автоматического выключателя.
- Потери мощности (Вт): 3,5 Уменьшенная мощность на выходе установки.
- Наличие защиты от сверхтоков: да
- Селективная защита: нет
- Отключающая способность по EN 60898 (кА): 4,5
- Отключение нейтрали (N): нет
- Общее количество полюсов: 1
- Общее количество защищенных полюсов: 1
- Категория перенапряжения: 4
- Класс токоограничения: 3
- Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 25
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Ширина в количестве модулей: 1
- Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
- Диапазон рабочих температур (˚С): от -70°С до +60°С
- Степень загрязнения: 2
- Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
- Дополнительное оборудование: Нет Возможность использования дополнительного оборудования.
- Сегмент РЖД: нет
