Name: Кнопка КМЕ9111мЛ-220В-зел-красн-1но+1нз-двойная-индикатор-IP40-КЭАЗ
Brand: keaz
SKU: 309597
Price: 1678.80 RUB
Availability: InStock

Главная

Продукция

Пускорегулирующая аппаратура

Устройства управления и сигнализации

Кнопки (выключатели кнопочные)

Кнопки КМЕ D22

Кнопка КМЕ9111мЛ-220В-зел-красн-1но+1нз-двойная-индикатор-IP40-КЭАЗ

Артикул:309597

Сравнить

В сравнение

В избранное

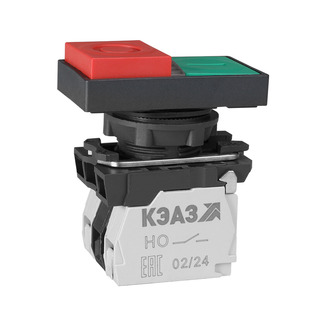

Кнопка КМЕ9111мЛ-220В-зел-красн-1но+1нз-двойная-индикатор-IP40-КЭАЗ

* Изображение является справочным

Основные характеристики

Единица измерения:

1 шт

Упаковочная норма:

14 шт

Код ТН ВЭД:

8536508008

Вес, кг

1 шт:

0,05

14 шт:

0,692

Объём, м.куб

1 шт:

14 шт:

0,001215

Габариты упаковки (14 шт)

Ширина (мм):

Высота (мм):

Глубина (мм):

225

Штрих-код EAN13

1 шт:

4600572501705

14 шт:

4600572501712

Артикул:309597

с НДС 20%

1 678,801 399,00 ₽

Войдите или зарегистрируйтесь

При отсутствии договора с КЭАЗ обязательна предоплата.

Описание и характеристикиОбозначенияДокументыАксессуарыАкадемия КЭАЗ

Описание и характеристики

Классификация

Тип изделия:

Кнопка в сборе

Габариты и материалы

Габариты изделия: Ширина (мм):

47,3

Габариты изделия: Высота (мм):

57,5

Габариты изделия: Глубина (мм):

47,3

Электротехнические характеристики

Количество вспомогательных размыкающих контактов:

Количество вспомогательных замыкающих контактов:

Номинальное напряжение изоляции Ui (В):

690

Номинальное импульсное напряжение Uimp (кВ):

Условный тепловой ток на открытом воздухе Ith (A):

Потребляемый ток (мА):

Минимальный рабочий ток (А):

0,01

Минимальное рабочее напряжение (В):

Тип управляющего элемента:

Двойная

Тип основания:

Пластик

Монтажные характеристики

Способ крепления (монтажа):

Гайка

Тип подключения:

Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP):

IP40

Диапазон рабочих температур (˚С):

от -50°С до +55°С

Материал основания:

Пластик

Наличие фиксации:

Без фиксации

Напряжение подсветки:

230 В AC

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ):

ГЖИК.642000.001ТУ, ГОСТ IEC 60947-5-1

Тип оборудования:

Кнопка

Обозначения

Кнопочный выключатель (переключатель) Х₁Х₂Х₃Х₄Х₅Х₆Х₇Х₈Х₉Х₁₀-Х₁₁-Х₁₂-КЭАЗ

Параметр	Расшифровка
Кнопочный выключатель (переключатель)	Группа изделий
Х₁Х₂Х₃	Серия:
	КМЕ	КПЕ
Х₄	Конструкция привода:
	4 – толкатель цилиндрический 5 – толкатель грибовидный	1 - на два положения с фиксацией 2 – на три положения с фиксацией
Х₅	Степень защиты:
	1 – IP40 2 – IP65* (наружный протектор) 5 – IP54 (внутренний протектор) 6 – IP65
Х₆	Количество замыкающих контактов:
	1,2,3,4**
Х₇	Количество размыкающих контактов:
	1,2,3,4**
Х₈	Индекс модернизации:
	м	не указывается
Х9	Особенности конструкции:
	Ф – толкатель грибовидный с фиксацией К – толкатель грибовидный с фиксацией и ключом Л – наличие подсветки (кроме исполнения с грибовидным толкателем)	Р - рукоятка
Х10	Материал основания:
	П – пластиковое (не указывается) С – стальное основание
Х11	Номинальное рабочее напряжение индикатора (указывается только для КМЕ с подсветкой):
	24В 220В	-
Х12	Цвет управляющего элемента:
	белый; желтый; зеленый; красный; синий; черный (кроме выключателей с подсветкой)	черный
КЭАЗ	Торговая марка

* Только для выключателей КМЕ
** Общее количество блоков контактов – не менее одного и не более четырёх

Пример записи условного обозначения модернизированного кнопочного выключателя КМЕ с цилиндрическим толкателем, со степенью защиты IP65, с одним замыкающим и одним размыкающим контактами, с подсветкой на 220 В и толкателем желтого цвета, на стальном основании, торговой марки КЭАЗ:
Кнопочный выключатель КМЕ 4611мЛС-220 В-желтый-КЭАЗ
