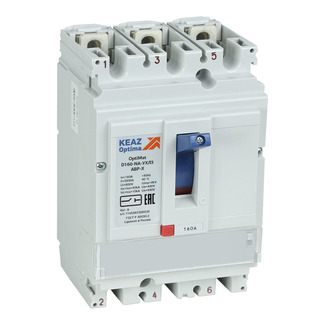

* Как узнать сроки готовности на продукцию?Выключатель автоматический OptiMat D160-NA-УХЛ3
* Изображение является справочным
Основные характеристики
Единица измерения:
1 шт
Упаковочная норма:
1 шт
Код ТН ВЭД:
8536209007
Вес, кг
1 шт:
2,116
Объём, м.куб
1 шт:
0,00299
Габариты упаковки (1 шт)
Ширина (мм):
115
Высота (мм):
130
Глубина (мм):
200
Штрих-код EAN13
1 шт:
4600572501385
Артикул:303831
Базовая цена за единицу
36 619,2030 516,00 ₽
В наличии на складах КЭАЗВ наличии на складах КЭАЗ
Склад
В наличии
Требуемое количество
Сроки готовности*
Склад
В наличии
Требуемое количество
Сроки готовности*
Остатки на складах дистрибьюторов
Продажа из наличия
"Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.
Описание и характеристики
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм):
105
Габариты изделия: Высота (мм):
162,5
Габариты изделия: Глубина (мм):
122
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
160
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):
50
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:
400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:
нет
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:
ручной
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):
3
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Уставка расцепителей токов короткого замыкания:
3500
Порядок кратности номинальному току, при котором срабатывает расцепитель.
Рабочий диапазон сетевого напряжения (В):
24-690
Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
Регулировка максимальных расцепителей тока:
нет
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:
без расцепителей
Номинальное напряжение изоляции Ui (В):
800
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):
8
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
С расцеплением под напряжением:
да
Номинальный продолжительный ток Iu (А):
160
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):
без выдержки
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
10
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
50
Время номинально кратковременно выдерживаемого тока tcw (с):
1
Номинальный кратковременно выдерживаемый ток Icw (А):
3 000
Механический счётчик циклов:
нет
Независимый расцепитель (В):
нет
Уставки по току мгновенного срабатывания расцепителя Ii (А):
3500
Монтажные характеристики
Способ крепления (монтажа):
винт
Присоединение внешних проводников:
переднее
Макс. сечение присоединяемых проводов (мм²):
70
Возможность самостоятельного подключения дополнительных устройств:
да
Способ установки:
стационарный
Макс. сечение присоединяемых медных шин (мм):
6 х 25
Вид присоединяемых проводников:
шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Расположение рукоятки ручного привода:
переднее
Тип подключения:
болтовое соединение
Подходит для монтажа на DIN-рейку:
нет
Эксплуатационные характеристики
Степень защиты (IP):
IP30
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
УХЛ3
Диапазон рабочих температур (˚С):
от -60°С до +70°С
Категория применения по селективности:
неселективный
Механическая износостойкость (циклов "ВО"):
16 000
Рабочая высота, (м):
2 000
Вибро-сейсмо стойкость:
9
Комплексная защита от замыканий на землю:
нет
Категория применения:
A
Включено в реестр промышленной продукции РФ:
да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 60947-2
Тип элемента управления:
рычажковый (перекидной рычаг)
Подходит для монтажа в горизонтальной плоскости:
да
Пригоден в качестве предохранительного выключателя:
нет
Межполюсное расстояние (мм):
35
Расстояние между полюсами устройства.
Вид рукоятки:
центральная
Подходит для фронтального монтажа:
да
Возможность установки индикатора отключения:
да
Моторный привод встроенный:
нет
Моторный привод (дополнительно):
да
Подходит для установки в распределительный щит:
да
Наличие минимального расцепителя:
нет
Конденсаторный источник питания:
нет
Подходит для промежуточного монтажа:
да
Подходит для монтажа на передней стенке, 4 отверстия:
да
Второй независимый расцепитель:
нет
Контакт готовности к включению:
нет
Обозначения
Для выключателей с микропроцессорным расцепителем
OptiMat DXXX Х1 - MR1 – У3
| Часть наименования | Расшифровка |
| OptiMat D | Условное обозначение серии выключателей с микропроцессорным расцепителем. |
| XXX | Обозначение номинального тока выключателя: 100 - от 40 до 100 А 160 - от 64 до 160 А 250 - от 100 до 250 А |
| X1 | Обозначение исполнения по предельной отключающей способности: N – 40 кА; Н – 65 кА |
| МR1 | Исполнение микропроцессорного расцепителя по функциональным возможностям: 1 - Защита электрических цепей от перегрузок и коротких замыканий с регулируемой кратковременной выдержкой времени в зоне короткого замыкания с функцией тепловой памяти |
| У3 | Обозначение климатического исполнения и категории размещения по ГОСТ 15150 |
Для выключателей с термомагнитным регулируемым расцепителем
OptiMat DXXX Х1 - TM Х2 Х3 Х4 – У3
| Часть наименования | Расшифровка |
| OptiMat D | Условное обозначение серии выключателей. |
| 250 | Обозначение номинального тока выключателя: 250 - от 16 до 250 А |
| X1 | Обозначение исполнения по предельной отключающей способности: L – 25 кА; N – 40 кА; F – 50 кА; Н – 65 кА |
| ТМ | Обозначение термомагнитного регулируемого расцепителя для защиты электрических цепей от перегрузок и коротких замыканий |
| Х2 Х3 Х4 | • 016, 020, 025, 032, 040, 050, 063, 080, 100, 125 - с регулируемыми уставками по рабочему току IR от токов перегрузки и фиксированными уставками защиты от токов к.з. • 160, 200, 250 - с регулируемыми уставками защиты от токов перегрузки и токов к.з. |
| УХЛ3 | Обозначение климатического исполнения и категории размещения по ГОСТ 15150 |
