Модуль процессорный OptiLogic L-CPU-3-M

Name: Модуль процессорный OptiLogic L-CPU-3-M
Brand: keaz-optima
SKU: 293073
Price: 100500.00 RUB
Availability: InStock
Rating: 5 (10 reviews)

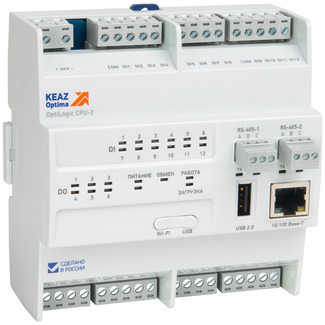

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:293073

c НДС 20%

Базовая цена за единицу, ₽

100 500,00

Базовая цена за единицу, ₽

83 750,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

8537109100

Вес, кг:

1 шт

0,4

Объем, м.куб:

1 шт

0,001404

Габариты упаковки (содержит 1 шт):

Ширина (мм)

120

Высота (мм)

Глубина (мм)

130

Штрих-код EAN13:

1 шт

4600572483551

Академия КЭАЗ

Описание

OptiLogic L-CPU-3-M является производительным ПЛК для построения малых, средних и распределенных автоматизированных систем управления. Поддерживает до 1024 каналов ввода-вывода. Оснащен энергонезависимыми часами реального времени (RTC) и аппаратным сторожевым таймером (watchdog).

Центральный процессор основан на ядре ARM Cortex-A5, рабочая частота составляет 536 МГц, объем оперативной памяти 128 Мб, памяти приложений и данных – 128 Мб.

В состав OptiLogic L-CPU-3-M входит 12 дискретных входов, 6 дискретных выходов (4 транзисторных + 2 релейных) и 4 аналоговых входа (универсальные сигналы). Дискретные входы гальванически изолированы и могут работать в режимах «вход», «триггер» и «счетчик».

Модули расширения (ввода-вывода) подключаются к процессорному модулю через единый шинный разъем. Поддерживает до 64 модулей расширения. Скорость передачи данных по шине – 1 Мбит/с. Реализована «горячая замена» модулей расширения – без прерывания работы системы в целом.

OptiLogic L-CPU-3-M оснащен двумя последовательными портами RS-485 и портом Ethernet, модулем Wi-Fi, USB-хостом и слотом для карты памяти формата microSD.

Рабочий температурный диапазон – от -40 С до +55 С.

Поставляется с Softlogic-системой MasterSCADA 4D.

Встроенное ПО поставляется в составе оборудования и отдельно не продается.

Основные характеристики

Характеристики ETIM

Категория ETIM: Логический модуль
EC001417

Классификация

Среда исполнения: MasterScada 4D

Габариты и материалы

Габариты изделия: Ширина (мм): 113
Габариты изделия: Высота (мм): 115
Габариты изделия: Глубина (мм): 64

Электротехнические характеристики

Максимальное рабочее напряжение (В): 28,8
Потребляемый ток (мА): 250
Минимальное рабочее напряжение (В): 20,4
COM-порт 1: rs-485
COM-порт 2: rs-485
Слот SD-карты памяти: да
Количество разъемов USB-host, шт.: 1
Оперативная память: 128 Мб
Память приложений и данных: 128 Мб
Процессор: ARM Cortex A5 536МгГц
Наличие часов реального времени: да
Количество разъемов RJ-45 (Ethernet), шт. : 1
Количество дискретных входов: 12
Количество дискретных выходов: 4 транзисторных дискретных выходов + 2 реле (2А)
Количество аналоговых входов: 4
Номинальное напряжение питания, V DC: 24

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств: да
Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Гарантийный срок эксплуатации (лет): 5
Ethernet: да
Wi-Fi: нет
USB: да
Срок службы (лет): 10

Дополнительные особенности

Количество модулей DIN: 6
Поддержка протокола TCP/IP: да
Поддержка протокола MODBUS: да

Характеристики ETIM

Категория ETIM: Логический модуль
EC001417

Классификация

Среда исполнения: MasterScada 4D

Габариты и материалы

Габариты изделия: Ширина (мм): 113
Габариты изделия: Высота (мм): 115
Габариты изделия: Глубина (мм): 64

Электротехнические характеристики

Максимальное рабочее напряжение (В): 28,8
Потребляемый ток (мА): 250
Минимальное рабочее напряжение (В): 20,4
COM-порт 1: rs-485
COM-порт 2: rs-485
Слот SD-карты памяти: да
Количество разъемов USB-host, шт.: 1
Оперативная память: 128 Мб
Память приложений и данных: 128 Мб
Процессор: ARM Cortex A5 536МгГц
Наличие часов реального времени: да
Количество разъемов RJ-45 (Ethernet), шт. : 1
Количество дискретных входов: 12
Количество дискретных выходов: 4 транзисторных дискретных выходов + 2 реле (2А)
Количество аналоговых входов: 4
Номинальное напряжение питания, V DC: 24

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств: да
Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Гарантийный срок эксплуатации (лет): 5
Средняя наработка на отказ (час): 100 000
Ethernet: да
Wi-Fi: нет
USB: да
Срок службы (лет): 10

Дополнительные особенности

Количество модулей DIN: 6
Поддержка протокола TCP/IP: да
Поддержка протокола MODBUS: да

OptiLogic L CPU-2-01-K*

Часть наименования	Расшифровка
Серия OptiLogic L	Линейка программируемых логических контроллеров и модулей расширения
Тип модуля	CPU - процессорный DI - дискретного ввода DO - дискретного вывода AI - аналогового ввода AO - аналогового вывода BE - расширения шины
Вариант модуля / количество каналов	1, 2, 3, 4, 8, 16, 32
Исполнение	01, 02 и т. д.
Среда исполнения	K - Каскад-Сау 4.0 L - Linux M - MasterScada 4D

*расшифровку см. в руководстве по выбору

Техническая информация

Каталог OptiLogic L 16,43 МБ

Руководства

Быстрый старт Master Scada 4D OptiLogic L 5,32 МБ

Быстрый старт Каскад САУ 4.0 OptiLogic L 1,81 МБ

Паспорт OptiLogic L CPU-3 144,58 КБ

Руководство по эксплуатации OptiLogic L CPU-3 4,78 МБ

Референции (отзывы)

Референция ПроектНаладка 1,97 МБ

Референция Сыктывкарский водоканал 0,85 МБ

Отзыв ООО ИТЦ "УКАВТ" на контроллер КЭАЗ OptiLogic L 0,53 МБ

Отзыв ООО "МКАИР" на контроллер КЭАЗ OptiLogic L 0,53 МБ

Отзыв об эксплуатации PARALLAX 0,73 МБ

Сертификаты

Сертификат ТР ТС 004, 020 OptiLogic 1,83 МБ

Патенты

ПО Патент 119711 380,56 КБ

3D-модели

3D-модель CPU-3 5,35 МБ

Чертежи

Чертеж OptiLogic CPU-3 87,83 КБ

OptiLogic L-CPU-3 0,57 МБ

Программное обеспечение

Прошивка STM для OptiLogic CPU-3 13,16 КБ

Прочее

ПО OptiLogic Config v2 1,26 МБ

Адрес для загрузки среды разработки MasterSCADA 4D 9,72 КБ
