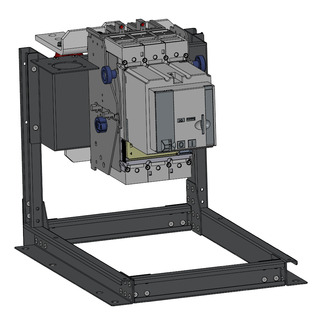

Блок замены автоматического выключателя-Э06В-OptiMat D400N-MR2-ВИ-ВК-НР110DC/230AC-ПД230AC-КК-ВВЦ-РВЦ

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:290489

Снят с производства и заменен на артикул 323792

Описание

Ретрофит на базе выключателя OptiMat D400N-MR2-У3.

Основные характеристики

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель
EC000228

Классификация

Тип изделия: Выключатель автоматический
Ретрофит для замены выключателей: Э06В

Габариты и материалы

Габариты изделия: Ширина (мм): 417
Габариты изделия: Высота (мм): 493
Габариты изделия: Глубина (мм): 623

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 400
Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 8
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)₂: 40
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: Да
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ПД230AC
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 1,5-10In
Порядок кратности номинальному току, при котором срабатывает расцепитель.
Рабочий диапазон сетевого напряжения (В): 24-690
Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
Регулировка максимальных расцепителей тока: да
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 800
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 8
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя: MR2.0
Контрольная температура (°С): 30
Номинальный продолжительный ток Iu (А): 400
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Уставки рабочего тока расцепителя IR (А): 160;180;200;220;240;260;280;300;320;340;360;380;400
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 120
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Вид присоединяемых проводников: шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +70°С
Комплексная защита от замыканий на землю: да
Категория применения: B

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)
Возможность установки индикатора отключения: да
Моторный привод встроенный: нет

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель
EC000228

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика
Тип изделия: Выключатель автоматический
Ретрофит для замены выключателей: Э06В

Габариты и материалы

Габариты изделия: Ширина (мм): 417
Габариты изделия: Высота (мм): 493
Габариты изделия: Глубина (мм): 623

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 400
Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 8
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)₂: 40
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: Да
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ПД230AC
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 1,5-10In
Порядок кратности номинальному току, при котором срабатывает расцепитель.
Рабочий диапазон сетевого напряжения (В): 24-690
Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
Регулировка максимальных расцепителей тока: да
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 800
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 8
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя: MR2.0
Контрольная температура (°С): 30
Номинальный продолжительный ток Iu (А): 400
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Уставки рабочего тока расцепителя IR (А): 160;180;200;220;240;260;280;300;320;340;360;380;400
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 120
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Вид присоединяемых проводников: шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +70°С
Категория применения по селективности: селективный
Рабочая высота, (м): 2 000
Вибро-сейсмо стойкость: 9
Комплексная защита от замыканий на землю: да
Категория применения: B

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)
Возможность установки индикатора отключения: да
Моторный привод встроенный: нет
