Модуль аналогового ввода OptiLogic L-AI-4

Name: Модуль аналогового ввода OptiLogic L-AI-4
Brand: keaz-optima
SKU: 288023
Price: 19260.00 RUB
Availability: InStock
Rating: 5 (5 reviews)

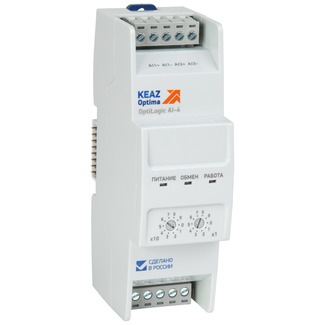

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:288023

c НДС 20%

Базовая цена за единицу, ₽

19 260,00

Базовая цена за единицу, ₽

16 050,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

8538909200

Вес, кг:

1 шт

0,162

Объем, м.куб:

1 шт

0,00061533

Габариты упаковки (содержит 1 шт):

Ширина (мм)

Высота (мм)

129

Глубина (мм)

Штрих-код EAN13:

1 шт

4600572483452

Академия КЭАЗ

Описание

Универсальный четырехканальный модуль ввода аналоговых сигналов.

Измеряет универсальные сигналы: 4-20 мА, 0-5 В, 0-10 В.

Имеет фильтрацию входящих сигналов.

Поддерживает «горячую замену». Удобные клеммники обеспечивают простоту подключения. Адрес Modbus устанавливается микропереключателями на передней панели устройства.

Скорость передачи данных по внутренней шине – 1 Мбит/с.

Модуль может использоваться как отдельное Modbus-устройство при условии подключения через модуль расширения шины OptiLogic L-BE-1.

Рабочий температурный диапазон – от -40оС до +55 оС.

Встроенное ПО поставляется в составе оборудования и отдельно не продается.

Основные характеристики

Характеристики ETIM

Категория ETIM: Аналог. модуль ввода/вывода ПЛК
EC001420

Габариты и материалы

Габариты изделия: Ширина (мм): 41
Габариты изделия: Высота (мм): 115
Габариты изделия: Глубина (мм): 64

Электротехнические характеристики

Максимальное рабочее напряжение (В): 28,8
Потребляемый ток (мА): 80
Минимальное рабочее напряжение (В): 20,4
Слот SD-карты памяти: нет
Наличие часов реального времени: нет
Количество дискретных выходов: 0
Количество аналоговых входов: 4
Номинальное напряжение питания, V DC: 24

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств: да
Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Гарантийный срок эксплуатации (лет): 5
Срок службы (лет): 10

Дополнительные особенности

Количество модулей DIN: 2
Поддержка протокола MODBUS: да

Характеристики ETIM

Категория ETIM: Аналог. модуль ввода/вывода ПЛК
EC001420

Габариты и материалы

Габариты изделия: Ширина (мм): 41
Габариты изделия: Высота (мм): 115
Габариты изделия: Глубина (мм): 64

Электротехнические характеристики

Максимальное рабочее напряжение (В): 28,8
Потребляемый ток (мА): 80
Минимальное рабочее напряжение (В): 20,4
Слот SD-карты памяти: нет
Наличие часов реального времени: нет
Количество дискретных выходов: 0
Количество аналоговых входов: 4
Номинальное напряжение питания, V DC: 24

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств: да
Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Гарантийный срок эксплуатации (лет): 5
Средняя наработка на отказ (час): 100 000
Срок службы (лет): 10

Дополнительные особенности

Количество модулей DIN: 2
Поддержка протокола MODBUS: да

OptiLogic L CPU-2-01-K*

Часть наименования	Расшифровка
Серия OptiLogic L	Линейка программируемых логических контроллеров и модулей расширения
Тип модуля	CPU - процессорный DI - дискретного ввода DO - дискретного вывода AI - аналогового ввода AO - аналогового вывода BE - расширения шины
Вариант модуля / количество каналов	1, 2, 3, 4, 8, 16, 32
Исполнение	01, 02 и т. д.
Среда исполнения	K - Каскад-Сау 4.0 L - Linux M - MasterScada 4D

*расшифровку см. в руководстве по выбору

Техническая информация

Каталог OptiLogic L 16,43 МБ

Руководства

Быстрый старт Master Scada 4D OptiLogic L 5,32 МБ

Паспорт OptiLogic L AI-4 116,29 КБ

Руководство по эксплуатации OptiLogic L AI-4 306,09 КБ

Референции (отзывы)

Референция ПроектНаладка 1,97 МБ

Референция Сыктывкарский водоканал 0,85 МБ

Отзыв ООО ИТЦ "УКАВТ" на контроллер КЭАЗ OptiLogic L 0,53 МБ

Отзыв ООО "МКАИР" на контроллер КЭАЗ OptiLogic L 0,53 МБ

Отзыв об эксплуатации PARALLAX 0,73 МБ

Сертификаты

Сертификат ТР ТС 004, 020 OptiLogic 1,83 МБ

Патенты

ПО Патент 119712 367,41 КБ

3D-модели

3D-модель AI-4 4,83 МБ

Чертежи

Чертеж OptiLogic AI-4 61,44 КБ

OptiLogic L-AI-4 128,37 КБ

Программное обеспечение

Прошивка STM для OptiLogic L-AI-4 7,74 КБ

Прочее

ПО OptiLogic Config v2 1,26 МБ
