Основные характеристики
Характеристики ETIM
- Категория ETIM: Силовой автоматический выключатель
EC000228
Классификация

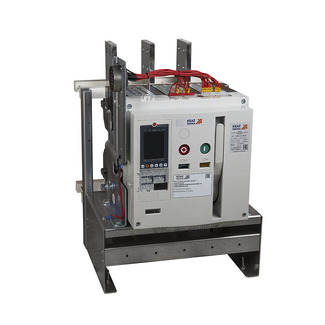

- Тип изделия: Выключатель автоматический
- Ретрофит для замены выключателей: 1
Габариты и материалы
- Типоразмер: S2-Второй габаритный размер
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 600 Ток, при котором устройство работает в нормальных условиях.
- Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
- Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный - Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Предельная коммутационная способность переменного тока Icu (кА): 85 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
- Номинальное рабочее напряжение переменного тока Ue (В)2: 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Вспомогательные (свободные) контакты: 6з+6р Вспомогательные контакты указывает на положение контактов автоматического выключателя.
- Наличие привода: 220V AC/DC Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 50 Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
- Регулировка максимальных расцепителей тока: да Этот параметр позволяет провести более точную настройку автоматического выключателя.
- Вид расцепителей: электронный
- Количество вспомогательных размыкающих контактов: 6
- Количество вспомогательных замыкающих контактов: 6
- Номинальное напряжение изоляции Ui (В): 1 000 Характеризует изоляционные свойства аппарата.
- Номинальное импульсное напряжение Uimp (кВ): 12 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
- Тип расцепителя: MR7.0
- Номинальный продолжительный ток Iu (А): 1 600
- Номинальное напряжение питания цепи управления Us (В): 230AC/DC
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 65
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
- Номинальный кратковременно выдерживаемый ток Icw (А): 50
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 85
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 65
- Механический счётчик циклов: да
- Катушка включения (В): 230 В АС/220 В DC
- Независимый расцепитель (В): 230 В АС/220 В DC
- Расцепитель минимального напряжения (В): Нет
- Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,42;0,43;0,44;0,45;0,47;0,48;0,49;0,5;0,51;0,53;0,54;0,56;0,57;0,58;0,59;0,6;0,62;0,63;0,64;0,65;0,66;0,67;0,68;0,69;0,7;0,72;0,72;0,74;0,75;0,76
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;8;12;16;20;24;30
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10;OFF
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,05;0,1;0,2;0,3;0,4
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
- Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
- Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
- Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,05;0,1;0,2;0,3;0,4
Монтажные характеристики
- Присоединение внешних проводников: заднее
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный
- Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
- Степень защиты (IP): IP00 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
- Климатическое исполнение и категория размещения: У3
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
- Дополнительный расцепитель: Нет Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
- Сигнализация положения выключателя в корзине: нет
- Наличие минимального расцепителя: нет
- Конденсаторный источник питания: нет
- Замок внутренней установки: нет
- Защитные шторки: нет
- Тип оборудования: Выключатель автоматический
- Второй независимый расцепитель: Нет
- Контакт готовности к включению: нет
